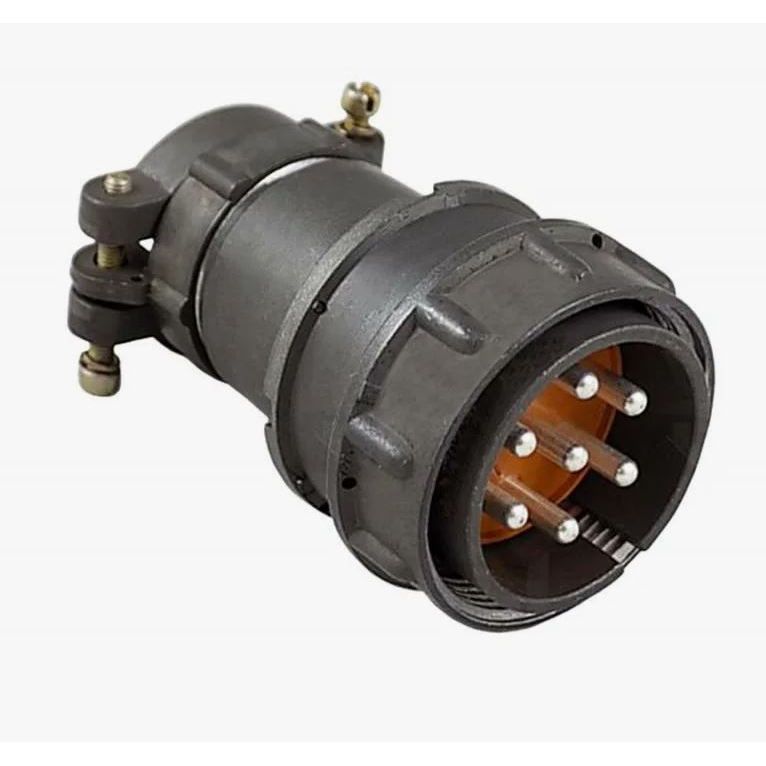

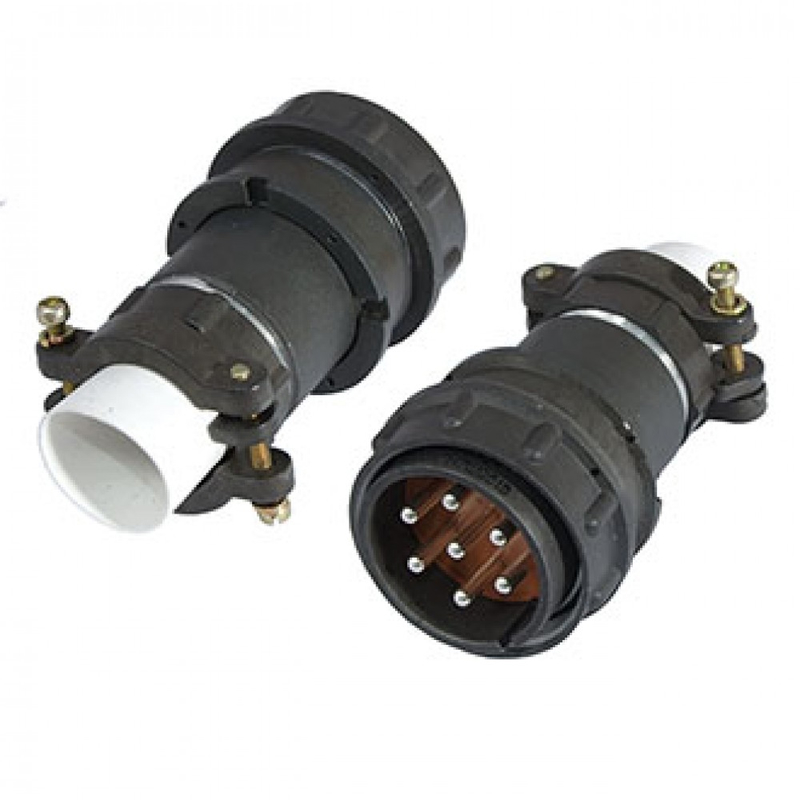

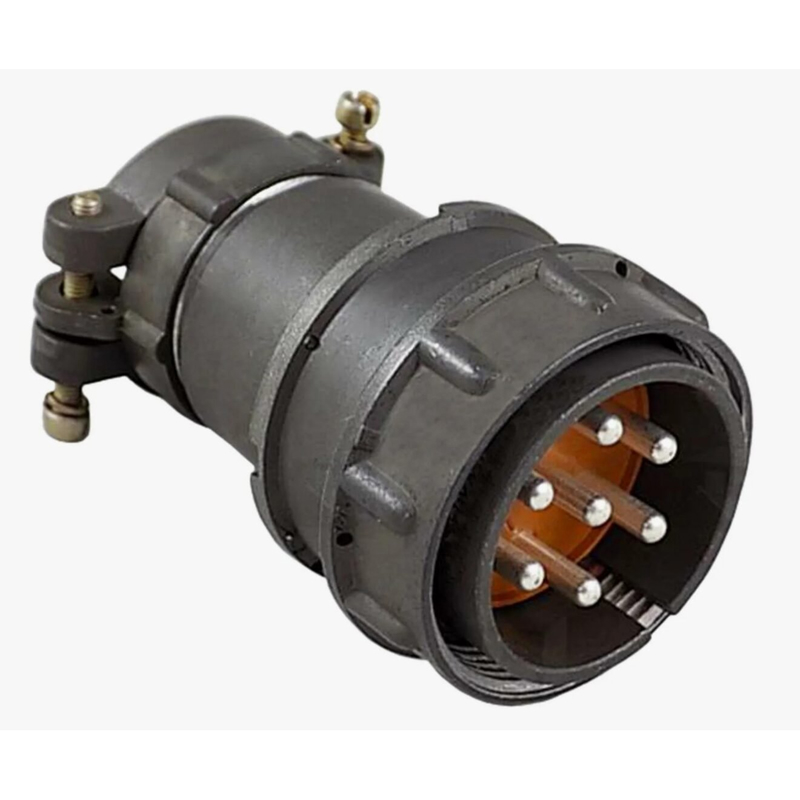

Назначение разъёма 2РМД33КПН7Ш9В1

Разъём 2РМД33КПН7Ш9В1 относится к серии 2РМД и представляет собой кабельную вилку негерметичного цилиндрического низкочастотного исполнения. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется при максимальном рабочем напряжении до 560 В и токовой нагрузке до 50 А, что позволяет использовать его как в слаботочных сигнальных, так и в достаточно нагруженных силовых цепях в пределах указанных параметров.

Конструктивно вилка рассчитана на монтаж на кабель и оснащена прямым патрубком с гайкой для неэкранированного кабеля. Такое исполнение обеспечивает механическую фиксацию кабеля и защиту места соединения от осевых нагрузок при эксплуатации.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного исполнения разъёма. Значения следует учитывать при подборе ответной части и оценке совместимости с конкретным кабелем и условиями работы.

• Тип соединителя: негерметичный цилиндрический низкочастотный.
• Корпус: кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов: 7.
• Покрытие контактов: серебро.
• Способ монтажа: на кабель.
• Диаметр посадочного отверстия: 33 мм.
• Диаметр контактов: 1 мм.
• Рабочие температуры: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет (в отдельных источниках указывается 15 лет).

Серебряное покрытие контактов способствует стабильности переходного сопротивления и снижению потерь в местах электрического соединения. Семь контактов диаметром 1 мм формируют контактную группу, рассчитанную на работу в цепях с указанными напряжением и током. Высокое сопротивление изоляции не менее 1000 МОм подтверждает пригодность изделия для применения в аппаратуре, где важны малые утечки.

Расшифровка обозначения и конструктивные признаки

Обозначение 2РМД33КПН7Ш9В1 построено по принятой для серии схеме, в которой отражены тип корпуса, число контактов и особенности исполнения. Буквенно-цифровые группы указывают на кабельное исполнение с прямым патрубком, семь контактов и вариант конструктивного оформления. Точная расшифровка отдельных позиций определяется конструкторской документацией производителя, которая в предоставленных данных не приводится.

Диаметр посадочного отверстия 33 мм определяет присоединительные размеры и должен учитываться при подготовке монтажного места и подборе ответной части. Диаметр контактов 1 мм задаёт требования к ответным гнёздам и к сечениям подключаемых проводников.

Условия эксплуатации и применение

Разъёмы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они выпускаются как в кабельном, так и в блочном исполнении, с прямыми или угловыми патрубками, и предназначены для монтажа с экранированными или неэкранированными кабелями. Данное исполнение относится к кабельным вилкам с прямым патрубком и ориентировано на неэкранированный кабель.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в составе аппаратуры, работающей в широком спектре климатических условий, включая интенсивные перепады температур. Минимальная наработка 5000 часов характеризует ресурс изделия до достижения предельного состояния при соблюдении установленных режимов. Срок сохраняемости в 25 лет определяет допустимую длительность хранения при соблюдении условий, оговорённых в документации; расхождение по этому показателю между источниками требует уточнения по паспорту конкретной партии.

Области применения

1. Коммутация цепей питания и сигнальных линий в блоках радиоэлектронной аппаратуры.
2. Соединение кабельных линий с приборами и устройствами, где требуется быстрая стыковка и расстыковка.
3. Применение в составе изделий общего назначения с рабочим напряжением до 560 В и током до 50 А.
4. Использование в аппаратуре специального назначения при условии соответствия условий эксплуатации заявленным параметрам.

При монтаже следует учитывать негерметичное исполнение корпуса: изделие не предназначено для работы в условиях прямого воздействия влаги и требует защиты со стороны конструкции блока. Соединение с ответной частью и заделка кабеля выполняются в соответствии с конструкторской документацией, а электрические режимы не должны превышать максимальное рабочее напряжение и токовую нагрузку, указанные для данной модели.
