2РМД33КПН7Г9В1

Цена:

1100 ₽

Технические характеристики

2РМД33КПН7Г9В1

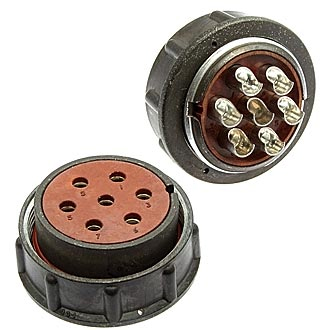

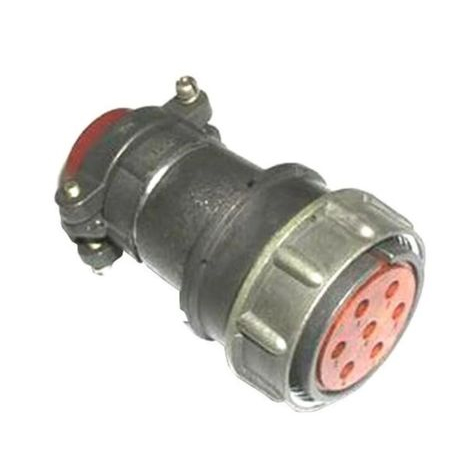

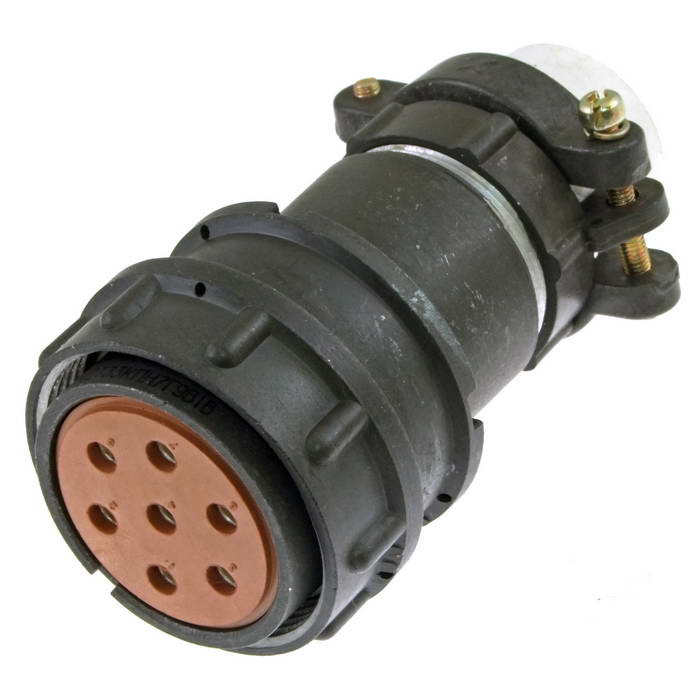

2РМД33КПН7Г9В1 — это кабельная розетка цилиндрического низкочастотного соединителя российского производства, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она используется для внутреннего объемного монтажа с резьбовой фиксацией соединения и покрытием контактов серебром.

Основные характеристики

Соединитель имеет 7 контактов, токовую нагрузку 32 А на одиночный контакт (суммарно до 128 А), максимальное рабочее напряжение 560 В (амплитуда) и сопротивление контактов не более 0,8 мОм. +1
Емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В при максимальном напряжении. +1
Максимальное сечение проводов — 10 мм², длина розетки — 67,5 мм, масса — не более 40,5 г.

Условия эксплуатации

Рабочая температура — от -60°C до +100°C (с возможностью смены до +180°C), атмосферное давление от 133,32·10^{-12} Па до 50,6·10^4 Па. +1
Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 490 м/с²), акустический шум до 170 дБ (50–10 000 Гц), механические удары до 5000 м/с² и линейное ускорение 2000 м/с².
Минимальная наработка — 1000 часов, усилие расчленения — до 127,7 Н.

Расшифровка обозначения

2РМД — тип соединителя (Д — модификация), 33 — условный размер корпуса, К — кабельный корпус, ПН — прямой патрубок, 7 — число контактов, 9 — сочетание контактов, В1 — всеклиматическое исполнение с гайкой для неэкранированного кабеля.

Описание

2РМД33КПН7Г9В1

Разъём 2РМД33КПН7Г9В1: надёжное соединение для промышленной электроники

Разъём 2РМД33КПН7Г9В1 относится к семейству цилиндрических низкочастотных электрических соединителей 2РМД. Такие изделия применяются для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контакта и удобство обслуживания оборудования.

Конструкция серии предусматривает резьбовое сочленение ответных частей и одношпоночную поляризацию корпуса. Это помогает правильно ориентировать соединитель при подключении и снижает риск ошибочного сопряжения. Для соединителей типоразмера 33 характерно исполнение с семью контактами по схеме «9»; буквенно-цифровая маркировка также указывает на особенности корпуса, патрубка, контактной части и климатического исполнения.

Назначение разъёма 2РМД33КПН7Г9В1

Разъём используют там, где необходимо многократно подключать и отключать кабельные линии без нарушения целостности проводки. Цилиндрический корпус и резьбовая фиксация обеспечивают устойчивое механическое соединение, что особенно актуально для аппаратуры, работающей при вибрациях, транспортировке и регулярном техническом обслуживании.

Серия 2РМД рассчитана на работу в низкочастотных электрических цепях. Соединители данного типа используются в составе промышленной автоматики, приборостроительных комплексов, систем связи, измерительной техники, шкафов управления и другого электротехнического оборудования. Серия может применяться в цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка маркировки

Обозначение 2РМД33КПН7Г9В1 содержит важную техническую информацию о конструкции изделия:

Элемент маркировки	Значение
2РМД	Цилиндрический низкочастотный электрический соединитель
33	Условный размер корпуса
К	Кабельное исполнение корпуса
П	Прямой патрубок
Н	Исполнение для неэкранированного кабеля
7	Количество контактов
Г	Розеточная часть соединителя
9	Схема расположения и типоразмер контактов
В	Серебряное покрытие контактов
1	Теплостойкое исполнение до 100 °C

Для точного подбора ответной части необходимо сопоставлять не только серию и размер корпуса, но и вид соединителя, контактную схему, конфигурацию контактов, вариант покрытия и климатическое исполнение. Разные схемы расположения контактов в семействе 2РМД могут быть несовместимы между собой.

Конструктивные особенности

Ключевая особенность 2РМД33КПН7Г9В1 — сочетание кабельного корпуса с прямым патрубком. Такое решение подходит для аккуратного прямолинейного вывода кабеля и удобной организации монтажа в ограниченном пространстве.

Соединители семейства 2РМД выпускаются в вариантах для кабельного и приборного монтажа. Кабельные версии могут комплектоваться прямыми либо угловыми патрубками, а приборные — выполняться без патрубка или с прямым патрубком. Резьбовой механизм сочленения обеспечивает плотную фиксацию двух частей разъёма, а одношпоночная поляризация задаёт единственное корректное положение при соединении.

Серебряное покрытие контактных элементов способствует сохранению качественного электрического контакта. При выборе соединителя важно учитывать условия эксплуатации, требуемую электрическую нагрузку, способ прокладки кабеля, допустимый температурный диапазон и характеристики ответной части.

Преимущества применения

Семиконтактная компоновка для передачи нескольких электрических цепей через один разъём.
Цилиндрическая конструкция, рассчитанная на механически надёжное соединение.
Резьбовая фиксация ответных частей.
Одношпоночная поляризация, упрощающая правильное подключение.
Кабельное исполнение с прямым патрубком.
Возможность применения в цепях постоянного и переменного тока.
Пригодность для внутреннего монтажа аппаратуры во всеклиматическом исполнении при соблюдении требований соответствующих технических условий.

Что учитывать при подборе

Перед применением 2РМД33КПН7Г9В1 следует сверить маркировку изделия с конструкторской документацией оборудования. Особенно важны размер корпуса 33, число контактов — 7, схема «9», розеточная часть «Г», кабельное исполнение «К», прямой патрубок «П» и вариант для неэкранированного кабеля «Н».

Также необходимо проверить совместимость с вилочной частью, назначение каждого контакта, параметры подключаемой цепи, способ пайки или другого предусмотренного монтажа, а также условия окружающей среды. Грамотно подобранный разъём 2РМД33КПН7Г9В1 помогает обеспечить организованное, надёжное и обслуживаемое электрическое соединение в составе оборудования.
