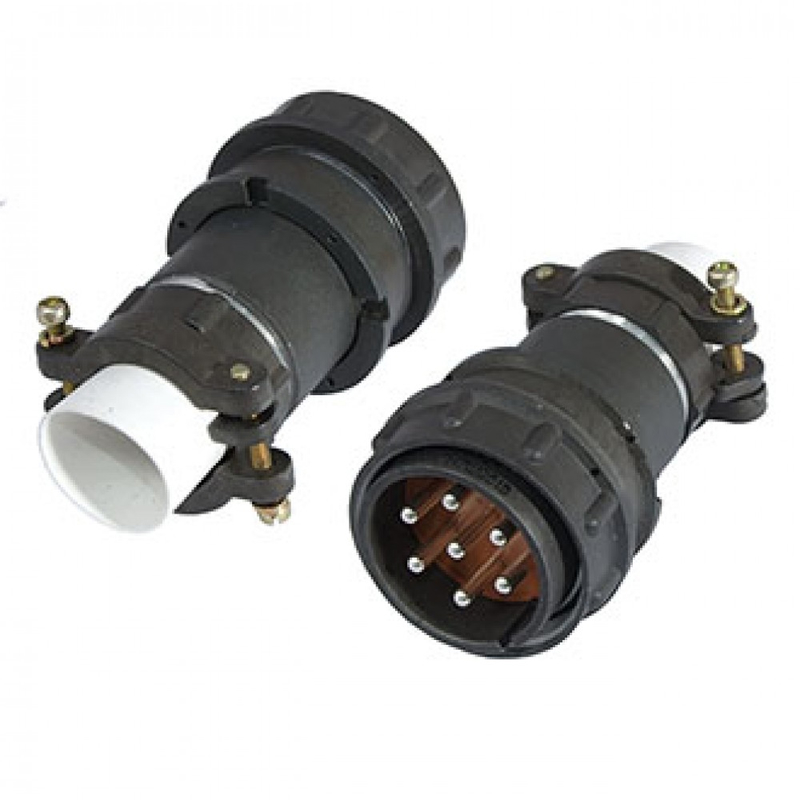

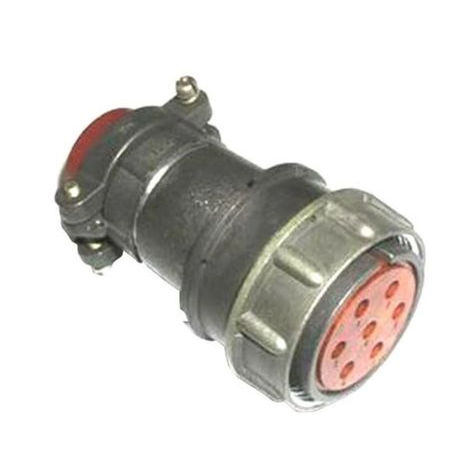

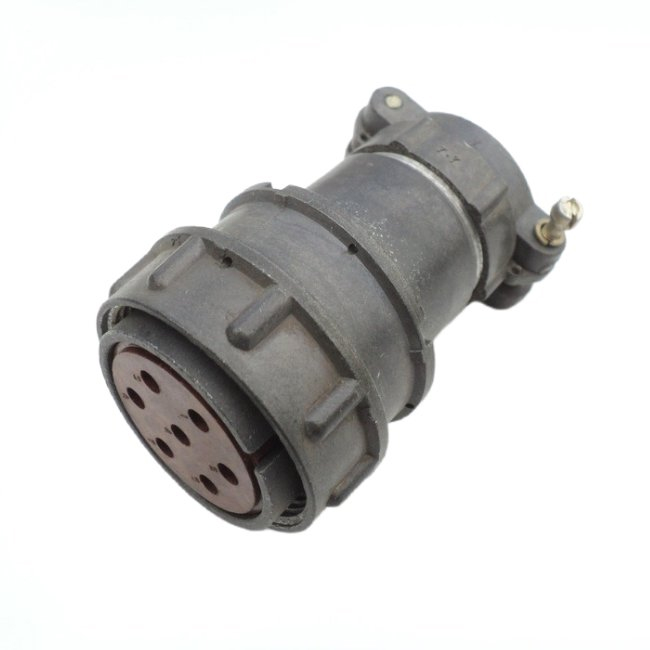

2РМД33КПН7Г9А1В Элекон

Цена:

3050 ₽

Производитель: Элекон

Технические характеристики

Разъем 2РМД33КПН7Г9А1В производства Элекон относится к серии герметичных (или негерметичных) цилиндрических соединителей 2РМД, предназначенных для работы в электрических цепях постоянного и переменного тока (обычно до частот порядка единиц МГц).

Этот разъем используется для размыкаемых соединений в электро‑ и радиотехнических устройствах, в том числе во встроенных узлах аппаратуры и приборах, где применяются кабели с жёстким или гибким монтажом.
Он рассчитан на внутренний монтаж и может эксплуатироваться во всеклиматическом исполнении, что позволяет применять его в условиях значительных температурных перепадов и повышенной влажности.

Серия: 2РМД (цилиндрический соединитель, модификация 2РМДТ/2РМД) с резьбовым соединением корпусов.
Исполнение: приборный или кабельный, в данном случае буква «К» в обозначении обычно указывает на кабельную часть, а буквы «ПН» — на конкретный вид монтажа и экранирования/негерметичность.
Контакты: внутри корпуса установлены пин‑контакты с заданным сочетанием диаметров (типично 2,0 и 3,0 мм), что позволяет выдерживать сравнительно высокие токи на контакт.

Рабочее напряжение: до сотен вольт (для однотипных серий 2РМТ/2РМД указано до 560–700 В, реальное для конкретного экземпляра зависит от исполнения и ТУ).
Рабочий ток на контакт: типово от нескольких ампер до десятков ампер, в зависимости от диаметра контактной пары.
Температура эксплуатации: обычно в диапазоне от примерно −60 до +100 °C, что характерно для всеклиматического исполнения соединителей Элекон этой серии.

«2РМД» — серия цилиндрических разъёмов.
«33» — условный размер/диаметр корпуса.
«К» — кабельная часть.
«ПН» — исполнение по монтажу и экранированию (например, негерметичный вариант с тем или иным типом патрубка и экрана).
«7» — количество контактов в данном варианте.
«Г9» — тип патрубка и схема расположения контактов.
«А1В» — исполнение по материалу, покрытию контактов (чаще всего серебро или золото), теплостойкости (например, 100 °C) и всеклиматическое исполнение.

Описание

Назначение разъёма 2РМД33КПН7Г9А1В

Разъем 2РМД33КПН7Г9А1В производства «Элекон» относится к серии герметичных (или негерметичных) цилиндрических соединителей 2РМД. Такие соединители предназначены для работы в электрических цепях постоянного и переменного тока, обычно до частот порядка единиц мегагерц. Основное назначение изделия — обеспечение размыкаемых электрических соединений в электро‑ и радиотехнических устройствах, включая встроенные узлы аппаратуры и приборы, где применяются кабели с жёстким или гибким монтажом.

Разъём рассчитан на внутренний монтаж и может эксплуатироваться во всеклиматическом исполнении. Это позволяет применять его в условиях значительных температурных перепадов и повышенной влажности, что важно для аппаратуры, работающей в сложных климатических зонах.

Конструктивные особенности и обозначение

Серия 2РМД представляет собой цилиндрический соединитель с резьбовым соединением корпусов. Маркировка 2РМД33КПН7Г9А1В расшифровывается по элементам, каждый из которых указывает на конкретное исполнение изделия.

2РМД — серия цилиндрических разъёмов.
33 — условный размер или диаметр корпуса.
К — кабельная часть, то есть исполнение со стороны кабеля.
ПН — исполнение по монтажу и экранированию, например негерметичный вариант с определённым типом патрубка и экрана.
7 — количество контактов в данном варианте.
Г9 — тип патрубка и схема расположения контактов.
А1В — исполнение по материалу и покрытию контактов (чаще всего серебро или золото), теплостойкости (например, 100 градусов Цельсия) и всеклиматическое исполнение.

Внутри корпуса установлены пин‑контакты с заданным сочетанием диаметров, типично 2,0 и 3,0 миллиметра. Такое сочетание позволяет выдерживать сравнительно высокие токи на контакт. Рабочее напряжение для однотипных серий 2РМТ и 2РМД указывается до 560–700 вольт, однако реальное значение для конкретного экземпляра зависит от исполнения и технических условий. Рабочий ток на контакт типово составляет от нескольких ампер до десятков ампер в зависимости от диаметра контактной пары.

Условия эксплуатации и применение

Температура эксплуатации соединителей этой серии обычно находится в диапазоне от примерно минус 60 до плюс 100 градусов Цельсия, что характерно для всеклиматического исполнения изделий «Элекон». Такой диапазон обеспечивает работоспособность разъёма при сильном морозе и в нагретой аппаратуре.

Применение разъёма 2РМД33КПН7Г9А1В целесообразно в следующих случаях:

В электро‑ и радиотехнических устройствах, где требуется размыкаемое соединение кабеля с прибором или узлом.
Во встроенных узлах аппаратуры, включая блоки, работающие при повышенной влажности и перепадах температуры.
В приборах с жёстким или гибким монтажом кабеля, где важна механическая прочность резьбового соединения корпусов.
В цепях постоянного и переменного тока с рабочими напряжениями до сотен вольт и токами на контакт от нескольких ампер.

Таким образом, 2РМД33КПН7Г9А1В — это кабельная часть цилиндрического соединителя серии 2РМД с семью контактами, резьбовым соединением корпусов и всеклиматическим исполнением. Изделие предназначено для внутреннего монтажа и эксплуатации в составе электро‑ и радиотехнической аппаратуры, где требуется надёжное размыкаемое электрическое соединение.
