Назначение

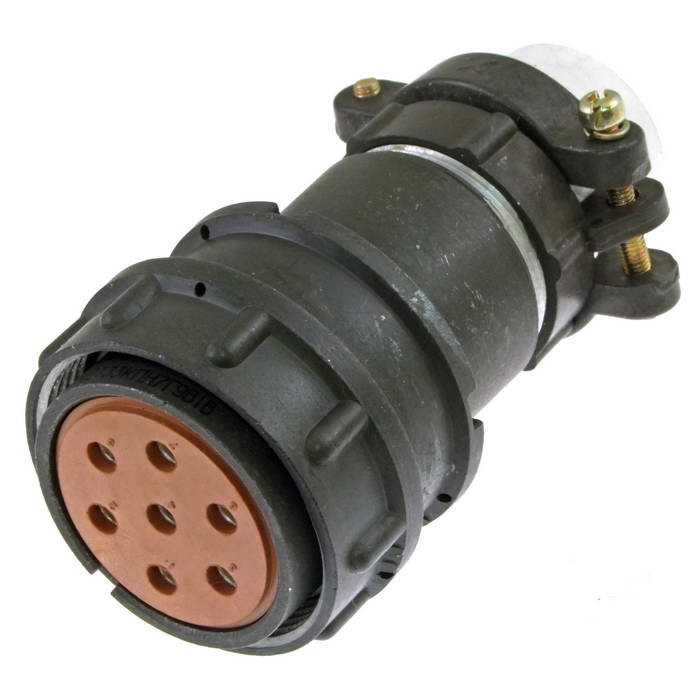

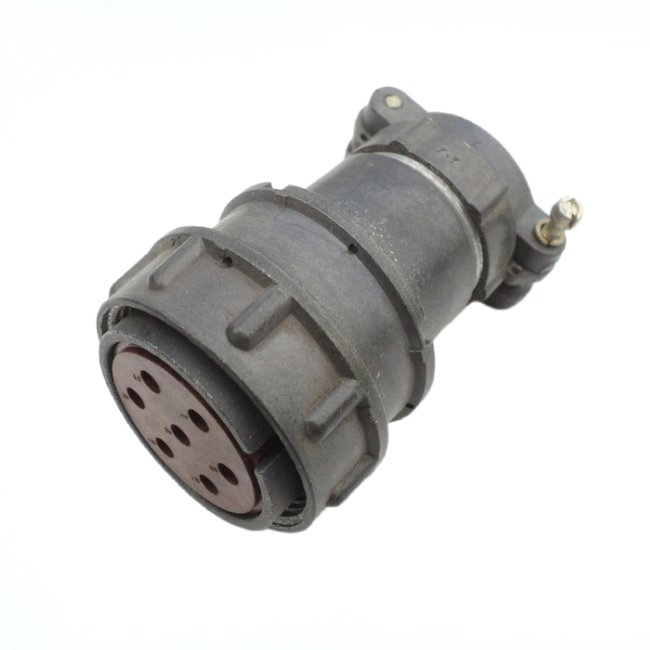

2РМД33КПН7Г9А1 — это кабельная розетка цилиндрического низкочастотного негерметичного разъёма серии 2РМД. Изделие предназначено для внутреннего (объёмного) монтажа в электрических цепях постоянного и переменного тока. Розетка применяется там, где требуется надёжное электрическое соединение с резьбовой фиксацией ответной части, и обеспечивает пылезащищённость контактов в соединённом состоянии.

Подтверждённые особенности и технические характеристики

Общие параметры

• Условный размер корпуса — 33 мм.
• Количество контактов — 7, из них силовые контакты диаметром 3 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 32 А.
• Суммарная токовая нагрузка на соединитель — до 128 А.
• Рабочее напряжение — до 560 В.

Электрические параметры

• Сопротивление контактов — не более 0,8 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Испытательное напряжение в нормальных условиях — 1850 В.
• Испытательное напряжение при пониженном давлении (3 мм рт. ст.) — 350 В.

Механические и эксплуатационные свойства

• Усилие расчленения — до 127,7 Н.
• Число циклов сочленения-расчленения — до 500.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Диапазон атмосферного давления — от 12 кПа (90 мм рт. ст.) до 506 кПа.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².
• Выдерживает акустический шум уровнем до 170 дБ.
• Выдерживает механические удары с ускорением до 5000 м/с².

Применение

Благодаря совокупности характеристик 2РМД33КПН7Г9А1 применяется в приборах и оборудовании, где используются цилиндрические низкочастотные разъёмы серии 2РМД с резьбовой фиксацией. Розетка подходит для объёмного монтажа внутри корпусов и стоек, для цепей постоянного и переменного тока с рабочим напряжением до 560 В и токами, не превышающими указанные предельные значения на контакт и на соединитель.

Устойчивость к вибрации, ударам, акустическому шуму и широкому диапазону температур позволяет использовать изделие в составе аппаратуры, эксплуатируемой в жёстких условиях. Пылезащищённость контактов в соединённом состоянии важна для оборудования, где недопустимо попадание пыли в зону контактных соединений.

Указания по монтажу и эксплуатации

1. Монтаж выполняется внутренний (объёмный), с учётом условного размера корпуса 33 мм.

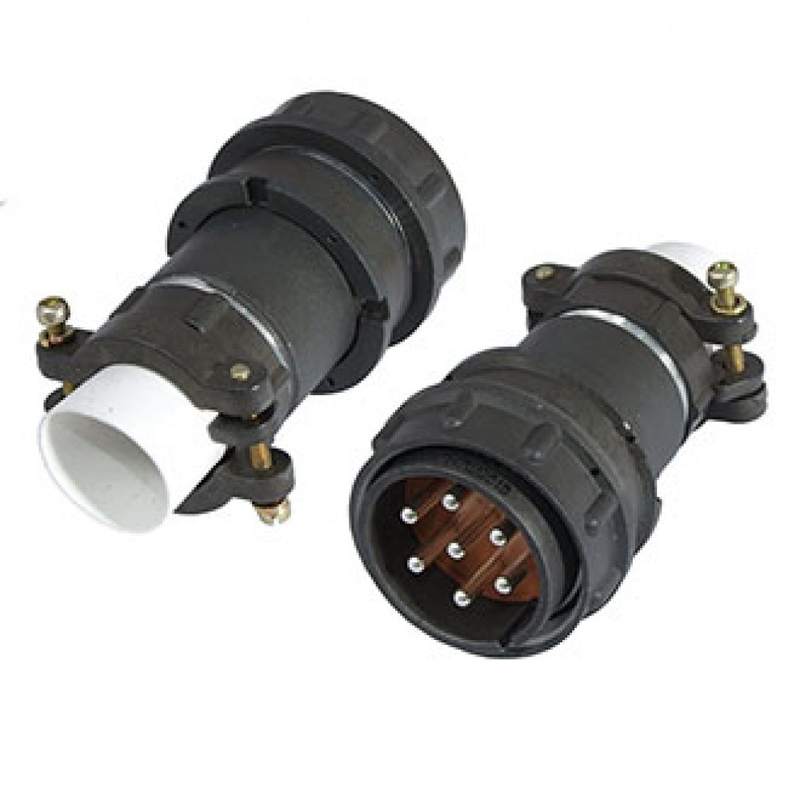

2. Сочленение производится с ответной частью с резьбовой фиксацией.
3. При подключении следует учитывать предельную токовую нагрузку на одиночный контакт и суммарную нагрузку на соединитель.
4. Рабочие режимы не должны выходить за границы диапазона температур и атмосферного давления, указанных выше.
5. Ресурс по числу циклов сочленения-расчленения ограничен значением до 500.

Комплектация и данные каталога

Артикул изделия — 1897. Категория — 2РМД. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в предоставленных данных не приведены.
