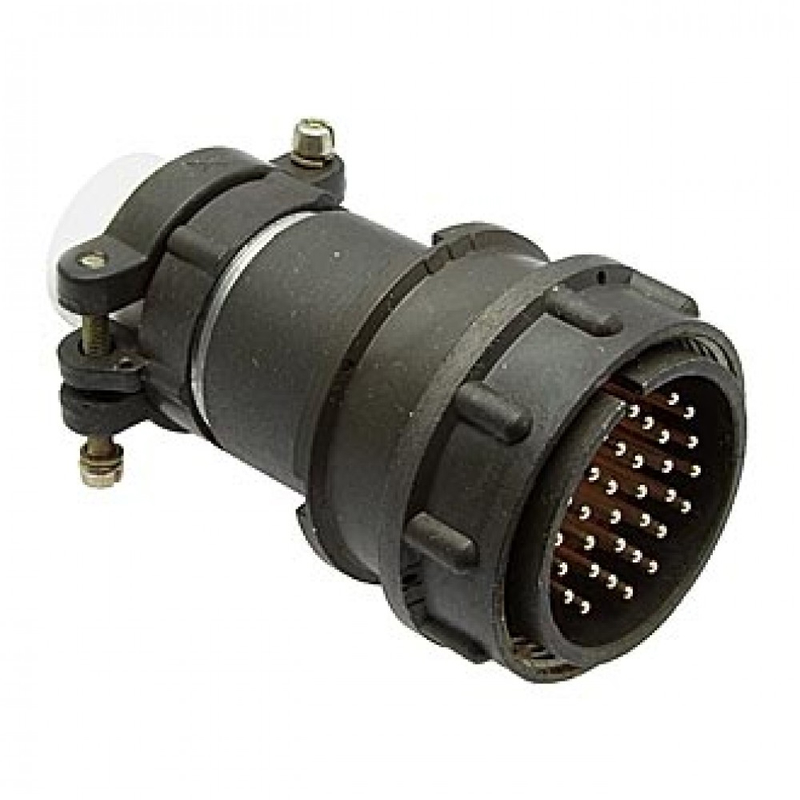

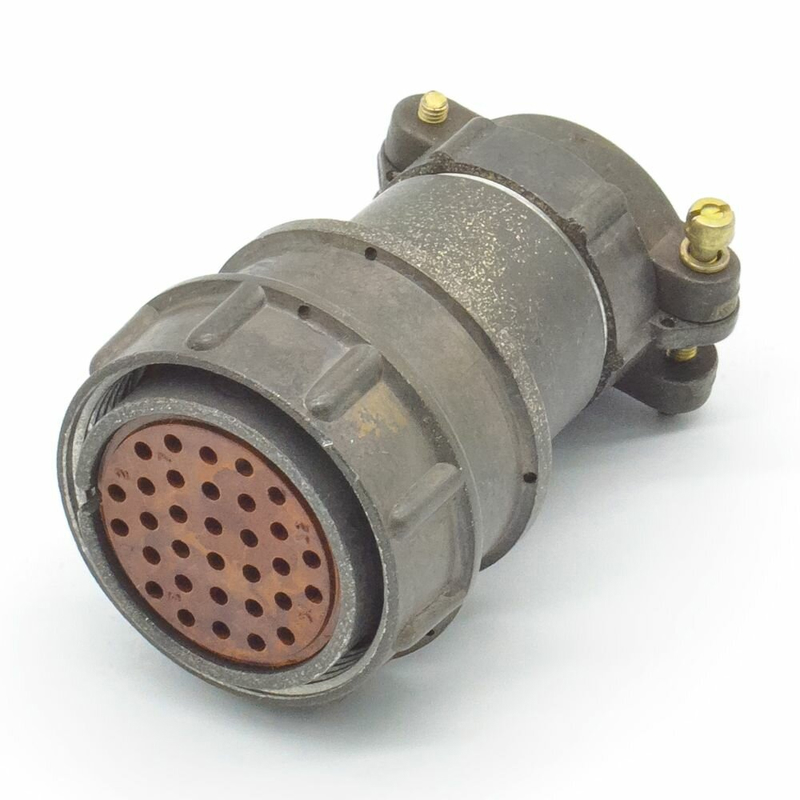

Назначение разъёма 2РМД33КПН32ША1 «5»

2РМД33КПН32ША1 «5» — это электрический разъём цилиндрического типа из серии 2РМД. Изделие предназначено для коммутации низкочастотных цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения оборудования, эксплуатируемого в жёстких условиях: в авиации, судостроении и военной технике. Разъём применяется там, где требуется устойчивость к вибрациям, ударам, перепадам температуры и пониженному давлению.

Подтверждённые технические особенности

Конструкция и параметры разъёма подтверждаются следующими характеристиками:

• Токовая нагрузка на контакт — до 6 А.
• Максимальное рабочее напряжение — 560 В (амплитудное значение).
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Допускается кратковременный нагрев до плюс 150 градусов Цельсия.
• Устойчивость к вибрациям — до 5000 метров на секунду в квадрате (одиночные удары).
• Устойчивость к линейным ускорениям — до 2000 метров на секунду в квадрате.
• Работоспособность при пониженном давлении — от 133,32 на 10 в минус двенадцатой степени Паскаля.
• Контакты имеют серебряное покрытие (обозначение «В»).

Конструктивные особенности

Разъём представляет собой розетку с внутренним монтажом. Соединение корпусов — резьбовое, поляризация — одношпоночная, что исключает неправильную стыковку. Маркировка «ША1» указывает на конкретную модификацию исполнения: «Ш» — шланговая защита, «А1» — вариант исполнения. Цифра «5» в обозначении соответствует приёмке по техническим условиям ТУ ГЕ0.364.126, то есть изделие относится к продукции высокого качества, предназначенной для спецтехники.

Приёмка и качество

Значение приёмки «5» подтверждает, что разъём прошёл установленный цикл испытаний и контроля согласно указанным техническим условиям. Такая приёмка характерна для ответственных узлов, работающих в составе специального оборудования.

Применение

Благодаря совокупности характеристик разъём 2РМД33КПН32ША1 «5» применяется в следующих областях:

1. Гиромоторы и гироскопические приборы.
2. Датчики давления.
3. Аксиометры.
4. Авионика и бортовое оборудование летательных аппаратов.

Во всех перечисленных применениях важны устойчивость к механическим нагрузкам, широкий температурный диапазон и стабильность электрических параметров. Разъём обеспечивает надёжное соединение в условиях вибраций, ударов, ускорений и разряжённой атмосферы, что делает его пригодным для эксплуатации в составе ответственных систем авиационной, судостроительной и военной техники.
