2РМД33КПН32Ш5В1 90-91г «5»

Цена:

2400 ₽

В наличии: 42 шт.

Технические характеристики

2РМД33КПН32Ш5В1

2РМД33КПН32Ш5В1 — это кабельная вилка из серии низкочастотных цилиндрических разъёмов 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она имеет 32 контакта диаметром 1 мм, условный размер корпуса 33 мм, прямой патрубок и гайку для неэкранированного кабеля, а также покрытие контактов серебром.

Основные характеристики

Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 6 А (суммарно до 160 А на соединитель). Электрическая прочность изоляции — 1850 В, сопротивление изоляции — не менее 1000 МОм, количество сочленений/расчленений — до 500.

Диапазон рабочих температур: от -60 до +100 °C, минимальная наработка — 5000 часов, срок сохраняемости — 25 лет. Сочленение резьбовое с одношпоночной поляризацией корпусов.

Конструкция и применение

Разъём негерметичный, всеклиматического исполнения (УХЛ), с блочным или кабельным корпусом. Используется в промышленных системах, включая HVAC и электротехнику, для надёжного соединения.

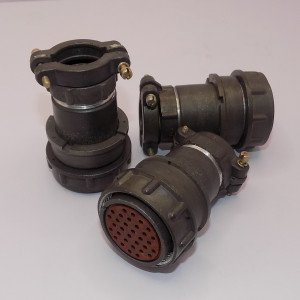

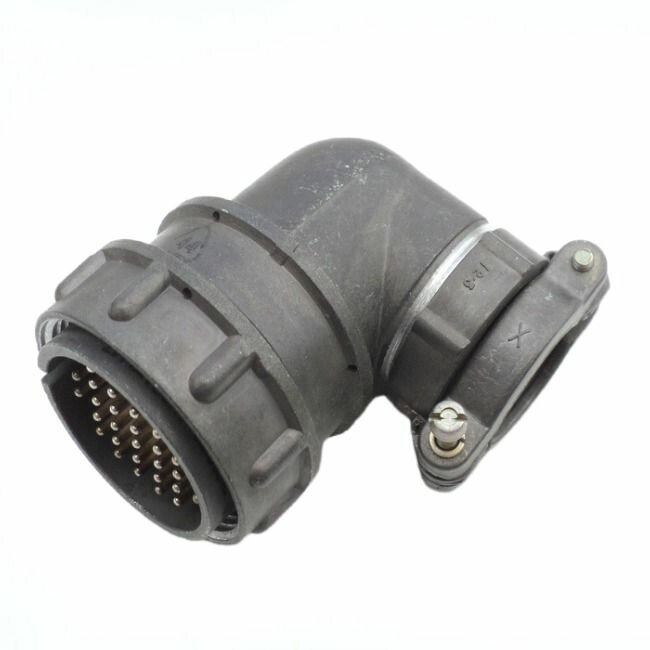

Изображение показывает типичный вид такой вилки с чёрным цилиндрическим корпусом, контактами и фиксаторами.

Описание

2РМД33КПН32Ш5В1

2РМД33КПН32Ш5В1: кабельный цилиндрический разъем для ответственных электрических соединений

2РМД33КПН32Ш5В1 — низкочастотный цилиндрический электрический соединитель серии 2РМД, рассчитанный на создание надежных разъемных соединений в цепях постоянного и переменного тока. Исполнение с кабельным корпусом, прямым патрубком и резьбовой фиксацией делает его подходящим для внутреннего объемного монтажа в промышленном, приборостроительном и специальном оборудовании.

Назначение разъема 2РМД33КПН32Ш5В1

Разъем применяется там, где требуется компактно и безопасно подключить большое количество электрических линий. Он относится к негерметичным соединителям и предназначен для работы в цепях переменного тока частотой до 3 МГц, а также в цепях постоянного тока. Резьбовое соединение фиксирует состыкованные части и помогает сохранять стабильный контакт при вибрациях и эксплуатационных нагрузках.

Маркировка 2РМД33КПН32Ш5В1 указывает на принадлежность изделия к серии 2РМД, размер корпуса 33, кабельное исполнение с прямым патрубком, 32 контакта и серебряное покрытие контактной группы.

Основные характеристики

Параметр	Значение
Серия	2РМД
Тип	Цилиндрический низкочастотный негерметичный соединитель
Исполнение	Кабельное, прямой патрубок
Количество контактов	32
Диаметр контактов	1,5 мм
Максимальное рабочее напряжение	До 560 В
Допустимая нагрузка на один контакт	До 6 А
Суммарная токовая нагрузка	До 160 А
Покрытие контактов	Серебро
Способ монтажа	Объемный монтаж, пайка
Фиксация соединения	Резьбовая
Рабочий диапазон температур	От −60 до +100 °C
Ресурс сочленений и расчленений	До 500 циклов

Технические параметры для исполнения с 32 контактами включают сопротивление изоляции не менее 5000 МОм, сопротивление контакта не более 2,5 мОм и электрическую прочность изоляции 1850 В.

Преимущества конструкции

32 контакта позволяют организовать многоканальное подключение в одном соединителе и уменьшить количество отдельных кабельных линий.
Серебряное покрытие способствует хорошей проводимости и снижению переходного сопротивления контактов.
Резьбовая фиксация помогает предотвратить самопроизвольное разъединение при вибрации, перемещении кабеля или механических воздействиях.
Кабельное исполнение с прямым патрубком удобно для прокладки жгута и последовательного монтажа оборудования.
Корпус серии 2РМД изготавливается из алюминиевого сплава, а изолятор — из пресс-материала АГ-4, рассчитанного на эксплуатацию в широком температурном диапазоне.

Где используют 2РМД33КПН32Ш5В1

Разъем 2РМД33КПН32Ш5В1 может применяться в составе систем автоматики, измерительной техники, промышленных шкафов управления, энергетического оборудования, приборных комплексов и кабельных жгутов. Его выбирают для задач, где важны многоконтактное подключение, разборная конструкция и механически надежная фиксация разъема.

При подборе ответной части необходимо сопоставлять тип соединителя, расположение и сочетание контактов, конструкцию корпуса, исполнение кабеля и требования конкретной электрической схемы. Корректная пайка, маркировка цепей и контроль качества сочленения помогают обеспечить стабильную работу соединения в течение длительного срока эксплуатации.
