Назначение соединителя

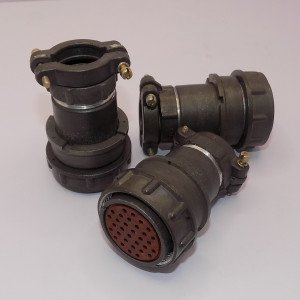

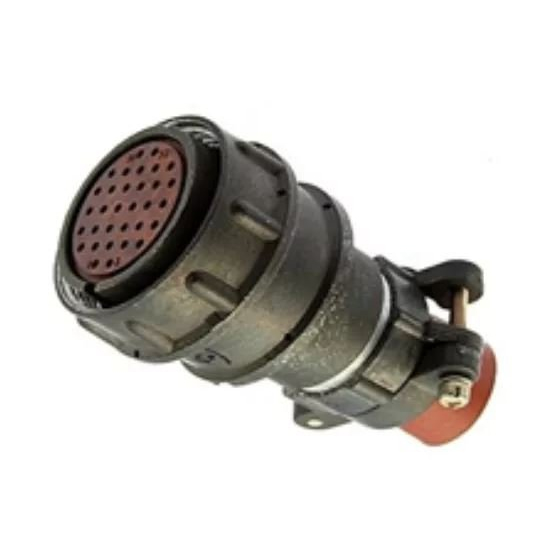

2РМД33КПН32ГВ1Л «5» — электрический цилиндрический низкочастотный негерметичный соединитель общего назначения, выпускаемый в виде кабельной розетки. Изделие предназначено для надёжного соединения и разъединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Приемка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по соответствующей категории и допущено к применению в аппаратуре ответственного назначения.

Соединитель относится к типу 2РМД — негерметичных низкочастотных цилиндрических соединителей. Такие изделия применяются там, где требуется механически прочное, многократно сочленяемое и стойкое к внешним воздействиям электрическое соединение.

Подтверждённые технические особенности

• Условный размер корпуса — 33 мм.
• Количество извлекаемых контактов — 32, диаметр каждого контакта 1,5 мм.
• Максимальный ток на контакт — до 6 А, суммарный ток через соединитель — от 160 до 192 А.
• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Метод монтажа — обжимка.
• Сочленение — резьбовое.
• Покрытие контактов — серебро или золото.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 150 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.

Стойкость к механическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g. Одиночные удары достигают 5000 метров на секунду в квадрате (500 g), многократные удары — до 1000 метров на секунду в квадрате (100 g). Линейные нагрузки — до 2000 метров на секунду в квадрате (200 g).

Расшифровка обозначения

Обозначение 2РМД33КПН32ГВ1Л имеет следующую структуру:

1. 2РМД — тип соединителя: негерметичный, низкочастотный, цилиндрический.
2. 33 — условный размер корпуса в миллиметрах.
3. К — кабельный корпус.
4. ПН — прямой патрубок для неэкранированного кабеля.
5. 32 — количество контактов.
6. ГВ1Л — модификация с гайкой, определённым вариантом покрытия и особенностями исполнения; символ Л может указывать на специальное покрытие или климатическое исполнение.

Применение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации длинных электрических цепей. Резьбовое сочленение и высокая механическая стойкость делают его пригодным для условий интенсивной вибрации, ударных и линейных нагрузок. Кабельное исполнение с прямым патрубком под неэкранированный кабель позволяет использовать изделие в составе жгутов и кабельных сборок.

Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия соединитель эксплуатируется в аппаратуре, работающей в широком спектре климатических условий. Наличие 32 контактов и допустимый ток до 6 А на контакт обеспечивают передачу как сигнальных, так и силовых цепей в пределах указанных электрических параметров.

Указания по подбору и эксплуатации

При выборе соединителя следует учитывать суммарный ток через изделие, допустимое напряжение до 560 В и способ монтажа обжимкой. Для сохранения заявленного ресурса в 500 сочленений-расчленений и минимальной наработки 1000 часов необходимо соблюдать резьбовое сочленение без перекосов и использовать кабель, соответствующий прямому патрубку для неэкранированного исполнения.

Приемка «5» является подтверждённой характеристикой изделия и учитывается при комплектовании аппаратуры ответственного назначения.
