Назначение и общее описание

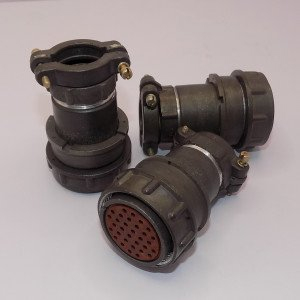

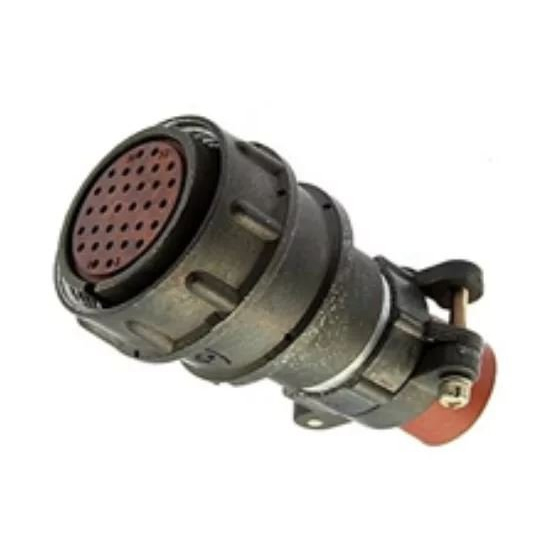

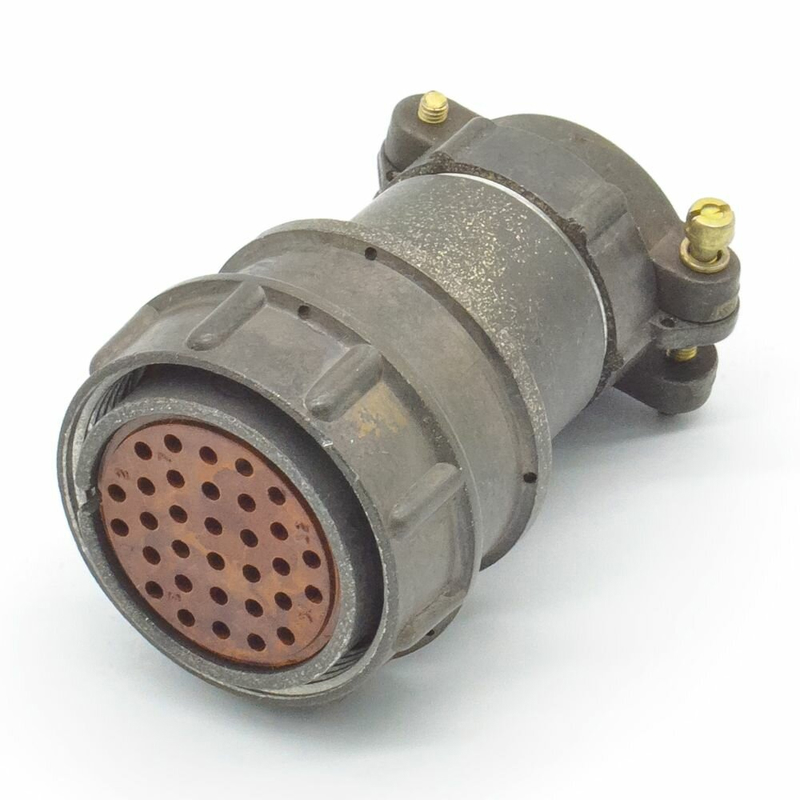

Соединитель 2РМД33КПН32ГВ1 «5» — низкочастотный цилиндрический электрический разъём серии 2РМД, предназначенный для соединения длинных электрических цепей в радиоэлектронной и электронной аппаратуре общего назначения. Изделие относится к негерметичным разъёмам с резьбовым сочленением и применяется там, где требуется надёжное механическое крепление и стабильный электрический контакт на протяжении длительного срока эксплуатации.

По конструктивному исполнению разъём кабельный: он монтируется на кабеле, а не на панели корпуса прибора. Приёмка «5» указывает на приёмку по техническим условиям ГЕ0.364.126ТУ — то есть на определённую категорию качества и вариант исполнения. Именно поэтому в обозначении присутствует маркировка «5», отличающая данную позицию от аналогичных соединителей серии без такой приёмки. Артикул позиции — 1890, категория — 2РМД.

Расшифровка обозначения и конструктивные особенности

Обозначение соединителя построено на последовательности буквенно-цифровых кодов, каждый из которых несёт конкретную информацию об исполнении изделия. Понимание этих кодов помогает правильно подобрать разъём под задачу и избежать ошибок при монтаже.

• 2РМД — тип соединителя: негерметичный низкочастотный цилиндрический разъём серии 2РМД с резьбовым сочленением.
• 33 — условный размер, обозначающий диаметр корпуса и общее габаритное исполнение.
• К — вид корпуса: кабельный, то есть разъём предназначен для монтажа непосредственно на кабеле.
• П — вид патрубка: прямой, при котором линия кабеля не изгибается в месте подключения.
• Н — вид гайки патрубка: гайка для неэкранированного кабеля.
• 32 — количество контактов: 32 рабочих контакта в корпусе.
• Г — часть кода исполнения и маркировки, уточняющая конструктивный вариант.
• В1 — климатическое исполнение, соответствующее расширенному диапазону температур и влажности; в ряде описаний приводится как УХЛ2.1 по ГОСТ 15150-69.
• «5» — приёмка по техническим условиям ГЕ0.364.126ТУ, определяющая вариант исполнения и категорию качества.

Соответственно, запись «2РМД33КПН32ГВ1 «5»» описывает тот же разъём, что и 2РМД33КПН32Г5В1: цифра «5» в кавычках идёт после климатического исполнения и обозначает именно приёмку, а не отдельный элемент конструкции корпуса.

Технические характеристики

Электрические параметры разъёма рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Ниже приведены подтверждённые значения, на которые следует ориентироваться при проектировании и эксплуатации.

• Максимальная токовая нагрузка на один контакт — до 6 А; суммарно по всем 32 контактам — до 160 А.
• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.
• Максимальное испытательное напряжение — около 1850 В в нормальных условиях и порядка 350 В при пониженном давлении.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия, с возможной перегрузкой по температуре до плюс 150 градусов Цельсия при смене температур.

Соединение частей разъёма резьбовое: состыкованные половины фиксируются накидной гайкой, что обеспечивает достаточно надёжное соединение и исключает быстрый разрыв под действием вибрации и механических нагрузок. Поляризация одношпоночная — в корпусах предусмотрен направляющий выступ-шпонка, который не позволяет выполнить ошибочную стыковку и защищает контакты от повреждения.

Контакты и монтаж

Контакты в разъёме извлекаемые, что упрощает обслуживание и замену отдельных элементов без демонтажа всего соединителя. Монтаж выполняется, как правило, обжимкой: кабель опрессовывается на контакт, что даёт стабильное переходное сопротивление и устойчивость к механическим воздействиям. Прямой патрубок и гайка для неэкранированного кабеля определяют способ ввода кабеля в корпус: линия кабеля не изгибается в месте подключения, а фиксация производится без экранирующей оплётки.

Применение

Соединитель 2РМД33КПН32ГВ1 «5» используется в радиоэлектронной, радиотехнической и измерительной аппаратуре, в том числе в военных и промышленных системах, как разъём общего назначения для соединения длинных цепей постоянного и переменного тока. Типовые условия эксплуатации — стационарная и подвижная аппаратура, где требуется механически прочное и электрически стабильное соединение при расширенном диапазоне температур и влажности. Благодаря извлекаемым контактам и резьбовой фиксации разъём удобен для сборки кабельных жгутов и последующего обслуживания уже собранных цепей.
