Назначение разъёма 2РМД33КПН32Г5В1В

Разъём 2РМД33КПН32Г5В1В относится к серии цилиндрических низкочастотных соединителей типа 2РМД и предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Изделие применяется там, где требуется компактное кабельное подключение с большим числом контактов и повышенной теплостойкостью.

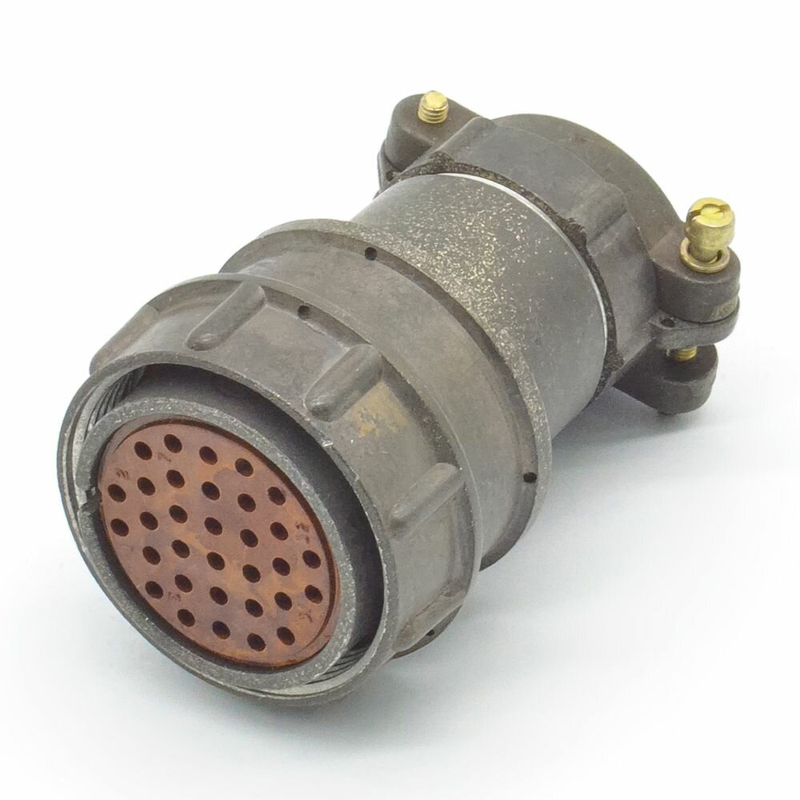

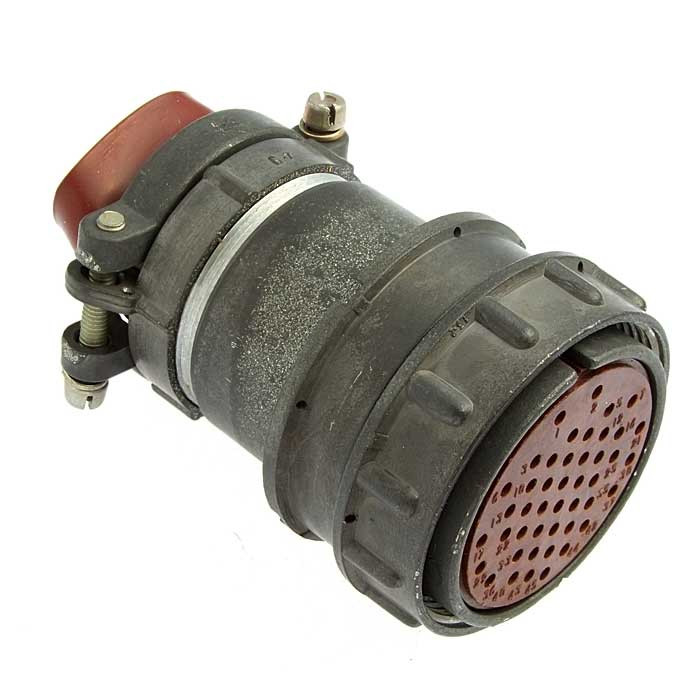

Модель представляет собой кабельную часть соединителя — розетку, монтируемую на кабель с прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение обеспечивает механическую фиксацию кабеля в корпусе разъёма и защиту мест пайки от случайных смещений, растяжений и изломов.

Подтверждённые особенности конструкции

Характеристики модели установлены на основании данных по аналогичным изделиям серии 2РМД, в частности 2РМД33КПН32Г5В1. Разъём выполняется в негерметичном цилиндрическом исполнении с условным размером корпуса 33 миллиметра и климатическим исполнением УХЛ2.1 по ГОСТ 15150-69.

• Тип соединителя: негерметичный, цилиндрический, низкочастотный.
• Количество контактов: 32.
• Монтаж: на кабель, прямой патрубок, гайка для неэкранированного кабеля.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 вольт.
• Максимальный ток: до 50 ампер.
• Рабочая частота: до 3 мегагерц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.

Обозначение «37» и буква «В» в конце маркировки указывают на сочетание контактов и теплостойкость до плюс 100 градусов Цельсия. Покрытие контактов серебром снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации.

Расшифровка обозначения и область применения

Структура маркировки 2РМД33КПН32Г5В1В читается следующим образом: «2РМД» — тип соединителя, «33» — условный размер корпуса, «К» — кабельный корпус, «П» — прямой патрубок, «Н» — гайка для неэкранированного кабеля, «32» — количество контактов, «Г» — розетка, «5» — обозначение сочетания контактов, «В» — покрытие контактов серебром, «1» — теплостойкость до плюс 100 градусов Цельсия.

Ключевые сферы применения:

1. Соединение и разъединение цепей питания и сигнальных линий в блоках радиоэлектронной аппаратуры.
2. Кабельные сборки приборов и оборудования, работающих при температурах от минус 60 до плюс 100 градусов Цельсия.
3. Узлы, где требуются низкочастотные цепи с рабочим напряжением до 560 вольт и током до 50 ампер на контакт.
4. Аппаратура с большим числом коммутируемых цепей, где необходимо 32 контакта в одном корпусе.

Условия эксплуатации и совместимость

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 предполагает эксплуатацию в условиях умеренного и холодного климата. Негерметичное исполнение означает, что разъём не предназначен для работы в среде с прямым воздействием влаги, пыли или агрессивных сред без дополнительной защиты.

Покрытие контактов серебром и теплостойкость до плюс 100 градусов Цельсия делают модель пригодной для аппаратуры, подверженной нагреву в процессе работы. Точные данные о допустимых нагрузках, усилии сочленения, степени защиты и ресурсе сочленений для данной модели производителем не указаны, поэтому перед применением следует уточнять параметры по паспорту изделия.
