Назначение соединителя 2РМД33КПН32Г5В1Л «ОС»

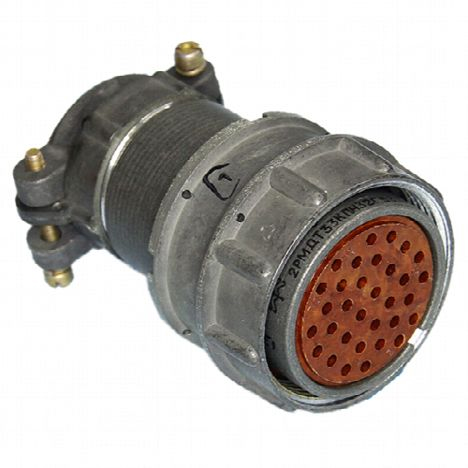

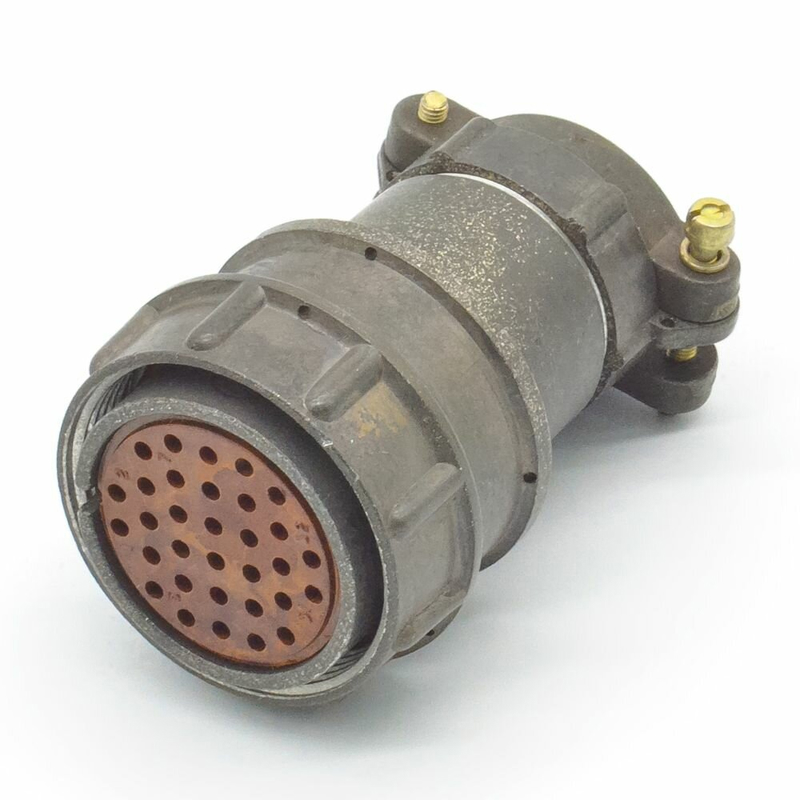

Соединитель 2РМД33КПН32Г5В1Л «ОС» — это электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМД и применяется там, где требуется надёжная коммутация большого числа проводников при повышенных требованиях к электрической прочности и стойкости к механическим воздействиям.

По своему конструктивному исполнению это розетка, рассчитанная на монтаж на кабель. Корпус кабельный, патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. Индекс «Л» означает исполнение левой розетки, которое используется только для проходных вилок. Приёмка «ОС» указывает на особо стабильное исполнение, что подтверждает пригодность изделия для ответственных применений.

Подтверждённые особенности и характеристики

Разъём оснащён 32 контактами диаметром 1,5 мм с серебряным покрытием. Серебрение контактов обеспечивает стабильно низкое переходное сопротивление и предсказуемое поведение при длительной эксплуатации. Ниже перечислены основные электрические и эксплуатационные параметры изделия.

• Тип соединителя: 2РМД, условный размер корпуса 33.
• Вид корпуса: кабельный (К); вид патрубка: прямой (П).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 32; сочетание контактов: все контакты диаметром 1,5 мм.
• Часть соединителя: розетка; покрытие контактов: серебро (В).
• Максимальное рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка на контакт: 6 А.
• Сопротивление электрического контакта: не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость: до 100 градусов Цельсия.
• Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях.
• Срок сохраняемости: 15 лет.

Стойкость к механическим воздействиям

Разъём рассчитан на работу в условиях вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате, что соответствует 50 g. Одиночные удары допускаются с ускорением 5000 метров на секунду в квадрате, то есть 500 g, а многократные удары — с ускорением 1000 метров на секунду в квадрате, то есть 100 g. Такие параметры подтверждают пригодность изделия для аппаратуры, эксплуатируемой при интенсивных динамических нагрузках.

Применение и монтаж

Соединитель предназначен для монтажа на кабель и применяется в радиоэлектронной аппаратуре общего и специального назначения. Розетка 2РМД33КПН32Г5В1Л «ОС» с индексом «Л» используется в составе проходных вилок, что позволяет организовывать надёжный переход кабельных линий через панели, кожухи и стенки блоков.

Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия изделие сохраняет работоспособность как при низких, так и при повышенных температурах окружающей среды. Совокупность электрических параметров — напряжение до 560 В, ток до 6 А на контакт, малое переходное сопротивление и высокое сопротивление изоляции — делает разъём подходящим для цепей питания и сигнальных цепей ответственного назначения.

Приёмка «ОС» означает, что изделие прошло дополнительные испытания и может поставляться для применения в аппаратуре с повышенными требованиями к надёжности. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная защита от влаги и агрессивных сред, но при этом обеспечивается удобство монтажа и обслуживания кабельных соединений.
