Назначение соединителя 2РМД33КПН32Г5В1Л

Соединитель 2РМД33КПН32Г5В1Л представляет собой электрический низкочастотный цилиндрический негерметичный разъём. Он предназначен для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёжная коммутация при воздействии вибрации, одиночных и многократных ударов, а также при пониженном атмосферном давлении.

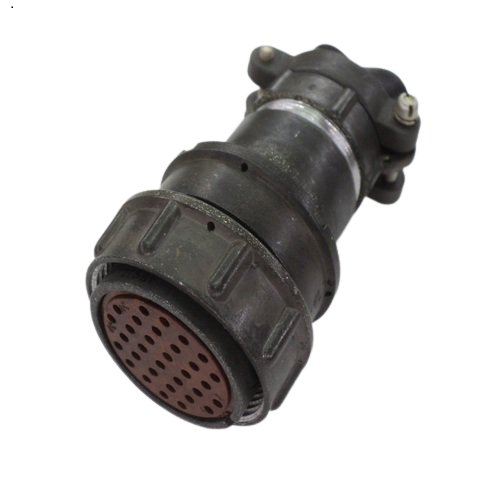

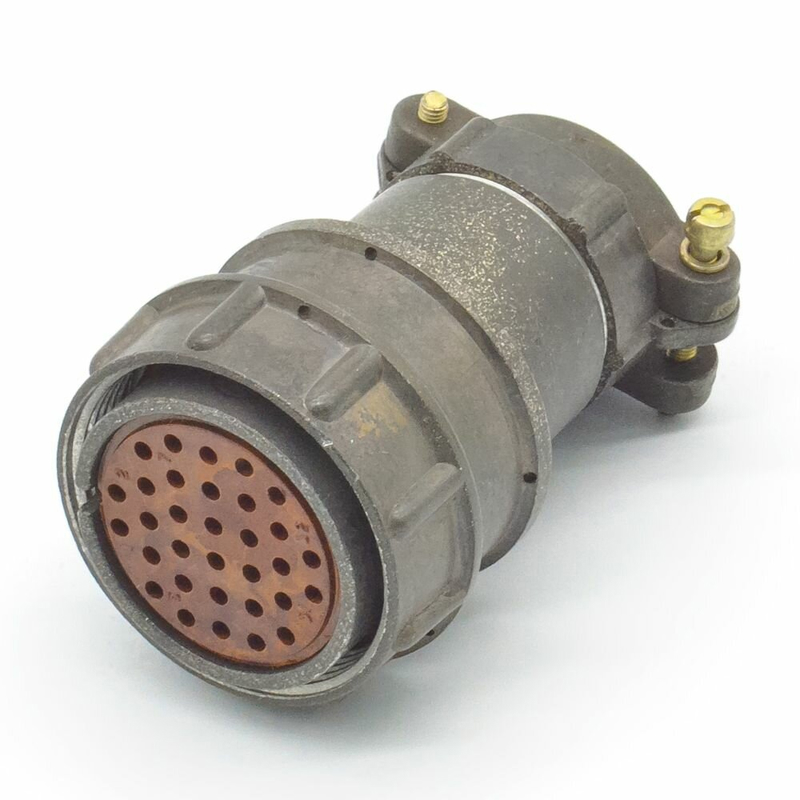

По части соединителя данная модель является розеткой. Конструкция выполнена в кабельном корпусе с прямым патрубком и гайкой для неэкранированного кабеля. Условный размер корпуса составляет 33 мм.

Подтверждённые особенности и характеристики

Разъём оснащён 32 контактами. Все контакты имеют диаметр 1,5 мм, то есть сочетание контактов одинаковое. Покрытие контактов — серебро, что обеспечивает надёжную электрическую связь.

Ниже приведены основные электрические и эксплуатационные параметры изделия.

• Максимальное рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка на контакт: 6 А.
• Сопротивление электрического контакта для контактов диаметром 1,5 мм: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Максимальная температура окружающей среды: до 100 градусов Цельсия.
• Вибрация: диапазон частот от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение 1000 метров на секунду в квадрате (100 g).
• Атмосферное пониженное давление: 133,32 умноженное на 10 в минус третьей степени Па (10 в минус третьей степени мм ртутного столба).
• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Расшифровка обозначения и применение

Обозначение 2РМД33КПН32Г5В1Л последовательно отражает исполнение изделия. Тип соединителя — 2РМД. Условный размер корпуса — 33 мм. Вид корпуса — кабельный, обозначен буквой К. Вид патрубка — прямой, обозначен буквой П. Вид гайки патрубка — для неэкранированного кабеля, обозначен буквой Н. Количество контактов — 32. Часть соединителя — розетка, обозначена буквой Г. Сочетание контактов — все контакты диаметром 1,5 мм. Покрытие контактов — серебро, обозначено буквой В. Замыкающие элементы маркировки 1Л относятся к конструктивному исполнению данной модели.

Благодаря совокупности характеристик соединитель 2РМД33КПН32Г5В1Л применяется в различных радиоэлектронных устройствах для обеспечения надёжных электрических соединений в условиях вибрации и ударов. Негерметичное исполнение и кабельный корпус с прямым патрубком под неэкранированный кабель делают его пригодным для монтажа жгутов и кабельных линий внутри аппаратуры и на её внешних узлах, где не требуется герметизация разъёма.

Изделие рассчитано на длительное хранение — гарантийный срок хранения составляет 15 лет, а минимальная наработка достигает 1000 часов. Ресурс по количеству сочленений-расчленений — до 500 раз, что позволяет использовать разъём при периодическом подключении и отключении цепей в процессе эксплуатации и обслуживания аппаратуры.
