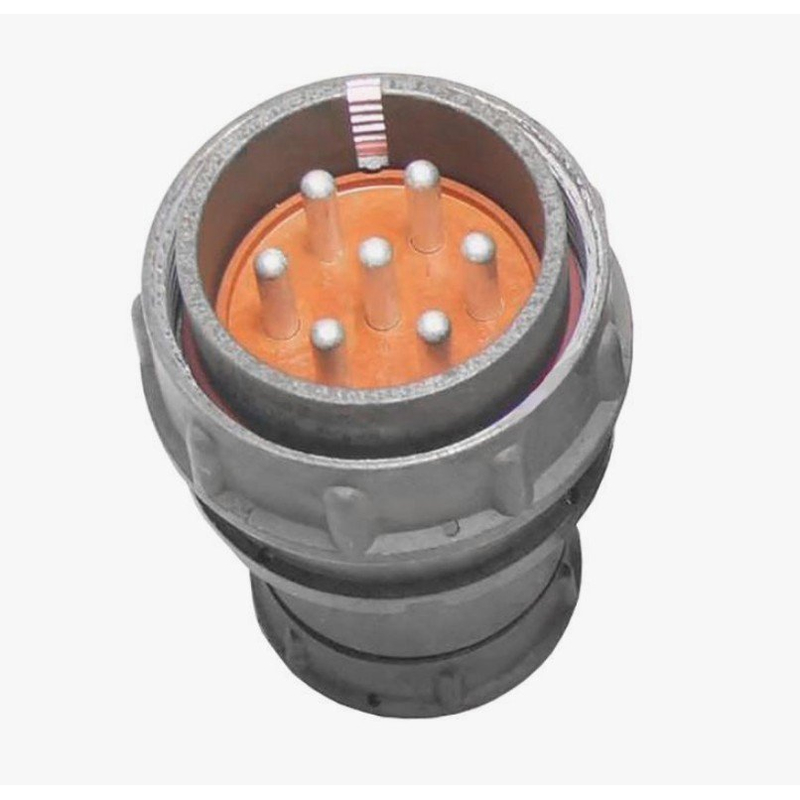

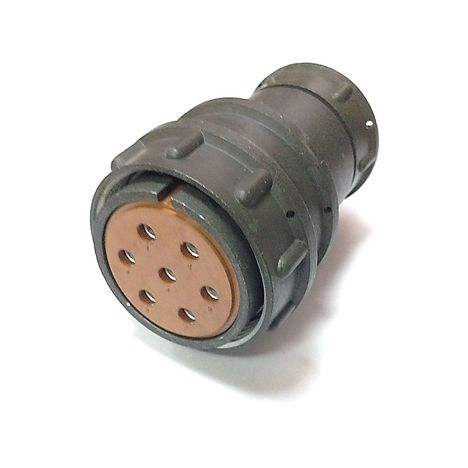

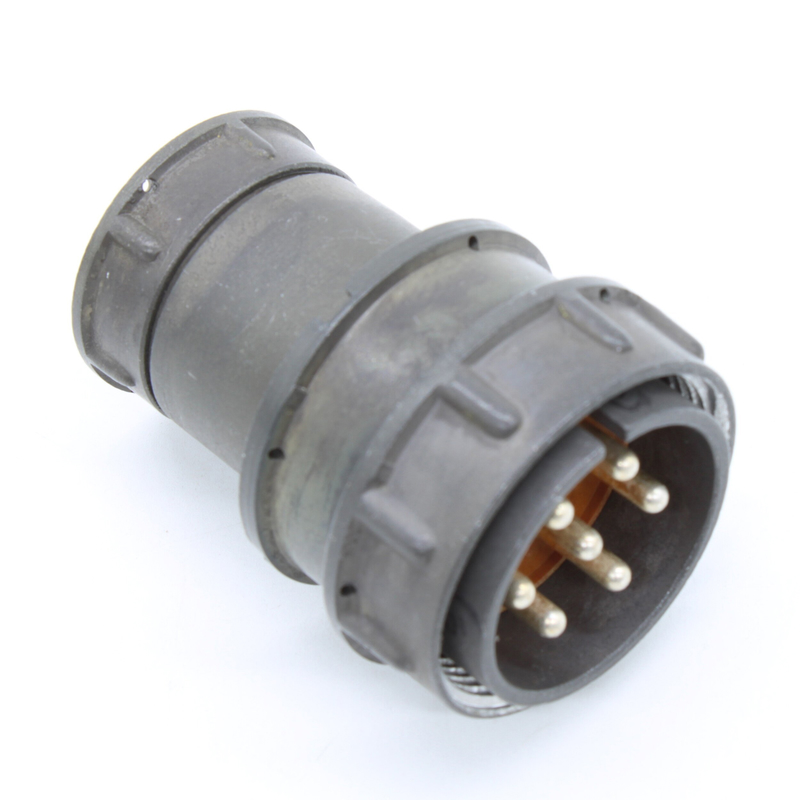

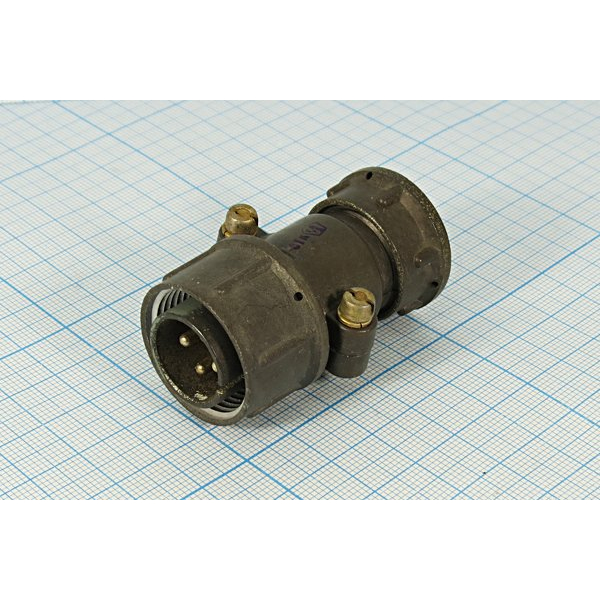

Назначение соединителя 2РМД33КПЭ7Ш9В1

2РМД33КПЭ7Ш9В1 — это вилка кабельная из серии цилиндрических соединителей типа 2РМД. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель обеспечивает надёжную коммутацию проводников в составе электронных устройств и систем, где требуется прочное и стабильное электрическое соединение.

Конструктивно вилка выполнена с прямым патрубком и гайкой, предназначенной для крепления экранированного кабеля. Такой патрубок обеспечивает механическую фиксацию кабеля и сохранение целостности экрана, что важно при работе в условиях повышенных вибрационных и ударных нагрузок. Соединитель относится к негерметичному исполнению с климатическим исполнением УХЛ.

Подтверждённые технические характеристики

Электрические параметры

• Количество контактов — 7.
• Материал контактов — серебро.
• Максимальная токовая нагрузка на одиночный контакт — 32 А.
• Суммарная токовая нагрузка на соединитель — 128 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение в нормальных климатических условиях — 1850 В.
• Максимальное испытательное напряжение при пониженном давлении — 350 В.
• Сопротивление контактов — не более 0,8 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Механические и эксплуатационные параметры

• Усилие расчленения соединителей — не более 127,7 Н.
• Минимальная наработка — 5000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.
• Гарантийный срок хранения — 15 лет.

Условия эксплуатации

Соединитель 2РМД33КПЭ7Ш9В1 рассчитан на работу в широком диапазоне климатических и механических воздействий. Рабочая температура окружающего воздуха составляет от минус 60 до плюс 100 градусов Цельсия, предельная — от минус 60 до плюс 70 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия.

По атмосферному давлению изделие сохраняет работоспособность при значении 133,32 на 10 в минус 12 степени Паскаля (10 в минус 12 степени миллиметра ртутного столба), а также при повышенном давлении до 506 килопаскалей. Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением 490 метров на секунду в квадрате. Механический удар одиночного действия достигает 5000 метров на секунду в квадрате, многократного действия — до 1000 метров на секунду в квадрате.

Применение

Вилка применяется в электронных устройствах и системах, где необходимо надёжное и прочное соединение электрических цепей. Благодаря семи серебряным контактам, высокой токовой нагрузке и стойкости к вибрации и ударам, соединитель востребован в приборах и оборудовании, работающих в сложных условиях эксплуатации. Изделие подходит для внутреннего объёмного монтажа и использования с экранированным кабелем.

Артикул товара — 1909, категория — 2РМД. Производитель в предоставленных данных не указан.
