Назначение соединителя 2РМД33КПЭ7Г9В1

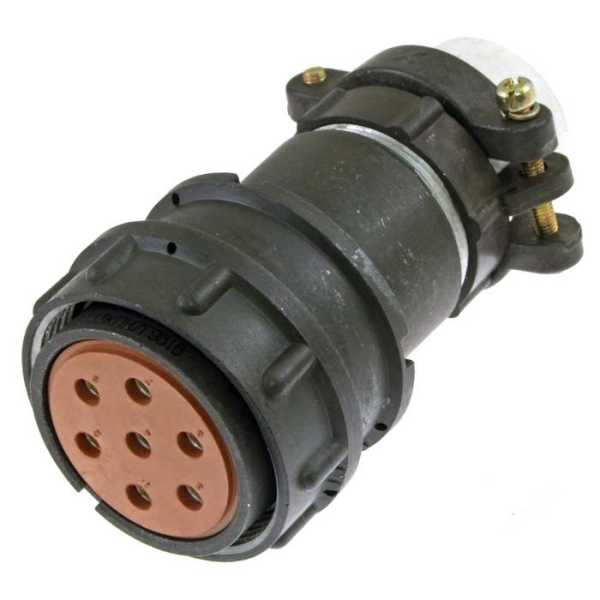

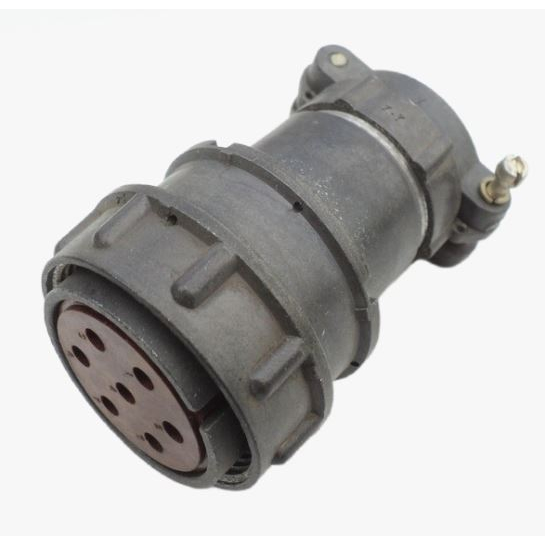

Соединитель 2РМД33КПЭ7Г9В1 — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Его основное назначение — надёжное соединение и разъединение электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие применяется там, где требуется стабильный электрический контакт в жёстких условиях эксплуатации.

Данная модель представляет собой кабельную розетку. Конструкция предусматривает экранирование и внутренний монтаж, что позволяет минимизировать помехи и обеспечить помехозащищённость линий связи. Соединитель относится к негерметичным изделиям объемного монтажа пайкой.

Расшифровка обозначения

Маркировка 2РМД33КПЭ7Г9В1 построена по стандартной схеме и содержит полную информацию о конструкции и характеристиках изделия:

• 2РМД — базовый тип соединителя;
• 33 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — экранированный кабель с гайкой;
• 7 — количество контактов питания;
• Г — 9 сигнальных контактов;
• 9 — диаметр контактов;
• В1 — всеклиматическое исполнение с теплостойкостью до +100 градусов Цельсия.

Таким образом, в одном корпусе объединены силовые и сигнальные цепи, что делает соединитель универсальным решением для комплексных узлов радиоэлектронной аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждённые для данной модели. Они определяют области применения и допустимые режимы работы изделия.

• Максимальный ток на контакт диаметром 3 мм — до 32 А;
• Общий ток для конфигурации с 7 контактами — до 128 А;
• Рабочее напряжение — до 700 В;
• Рабочая частота — до 3 МГц;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Сопротивление изоляции — не менее 5000 МОм;
• Сопротивление контактов диаметром 3 мм — до 0,0008 Ом;
• Вибрация синусоидальная — до 5000 Гц с ускорением 490 метров на секунду в квадрате;
• Механические удары — до 5000 метров на секунду в квадрате;
• Наработка — минимум 1000 часов;
• Циклы соединений — 500;
• Климатическое исполнение — всеклиматическое (УХЛ или тропикоустойчивое);
• Влажность — 98 процентов при плюс 40 градусах Цельсия;
• Пониженное давление — до 10 в степени минус 12 миллиметров ртутного столба.

Контакты могут иметь серебряное или золотое покрытие, что обеспечивает низкое переходное сопротивление и стабильность соединения на протяжении всего срока службы.

Применение и условия эксплуатации

Соединитель 2РМД33КПЭ7Г9В1 используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он востребован в тех случаях, когда к электрическим соединениям предъявляются повышенные требования по надёжности: при высокой влажности, интенсивных вибрациях, механических ударах и значительных перепадах температур.

Благодаря экранированному исполнению и всеклиматической стойкости изделие подходит для эксплуатации в составе кабельных сборок, пультов, приборных стоек и других устройств, где необходима защита сигнальных цепей от внешних помех. Резьбовая фиксация исключает самопроизвольное разъединение под воздействием вибрации, а комбинация силовых и сигнальных контактов позволяет передавать через один разъём как питание, так и управляющие сигналы.

Изделие рассчитано на монтаж пайкой и внутреннее размещение в корпусе, что требует аккуратности при сборке, но обеспечивает механическую прочность и защиту мест соединения. Соединитель не является герметичным, поэтому при эксплуатации в условиях прямого воздействия воды следует предусматривать дополнительные меры защиты со стороны оборудования.

Совокупность характеристик делает 2РМД33КПЭ7Г9В1 подходящим выбором для ответственных применений, где важны долговечность, устойчивость к климатическим факторам и стабильность электрических параметров.
