Назначение соединителя 2РМД33КПЭ32Ш5В1

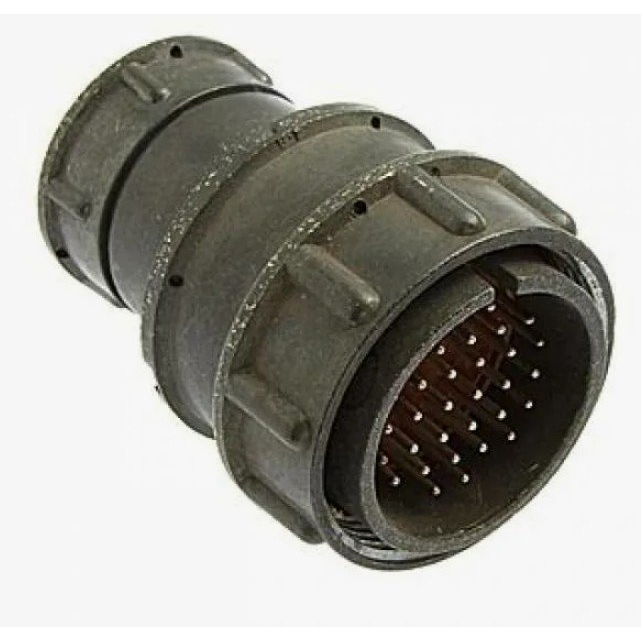

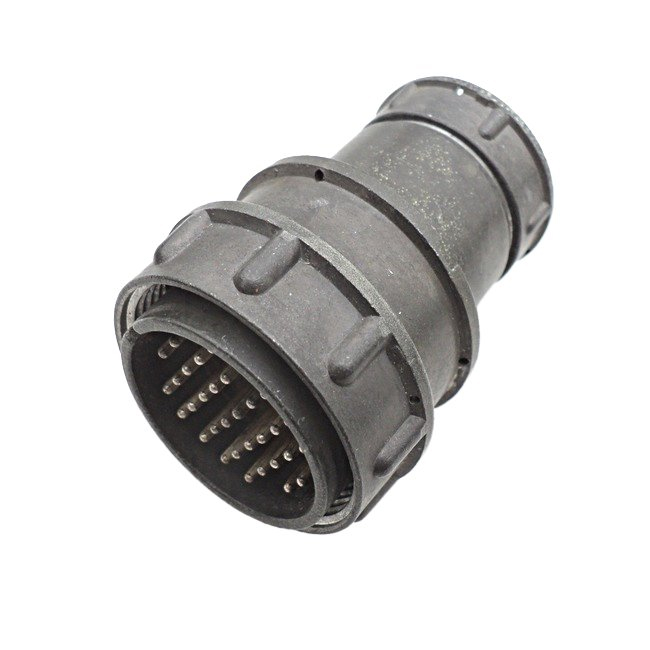

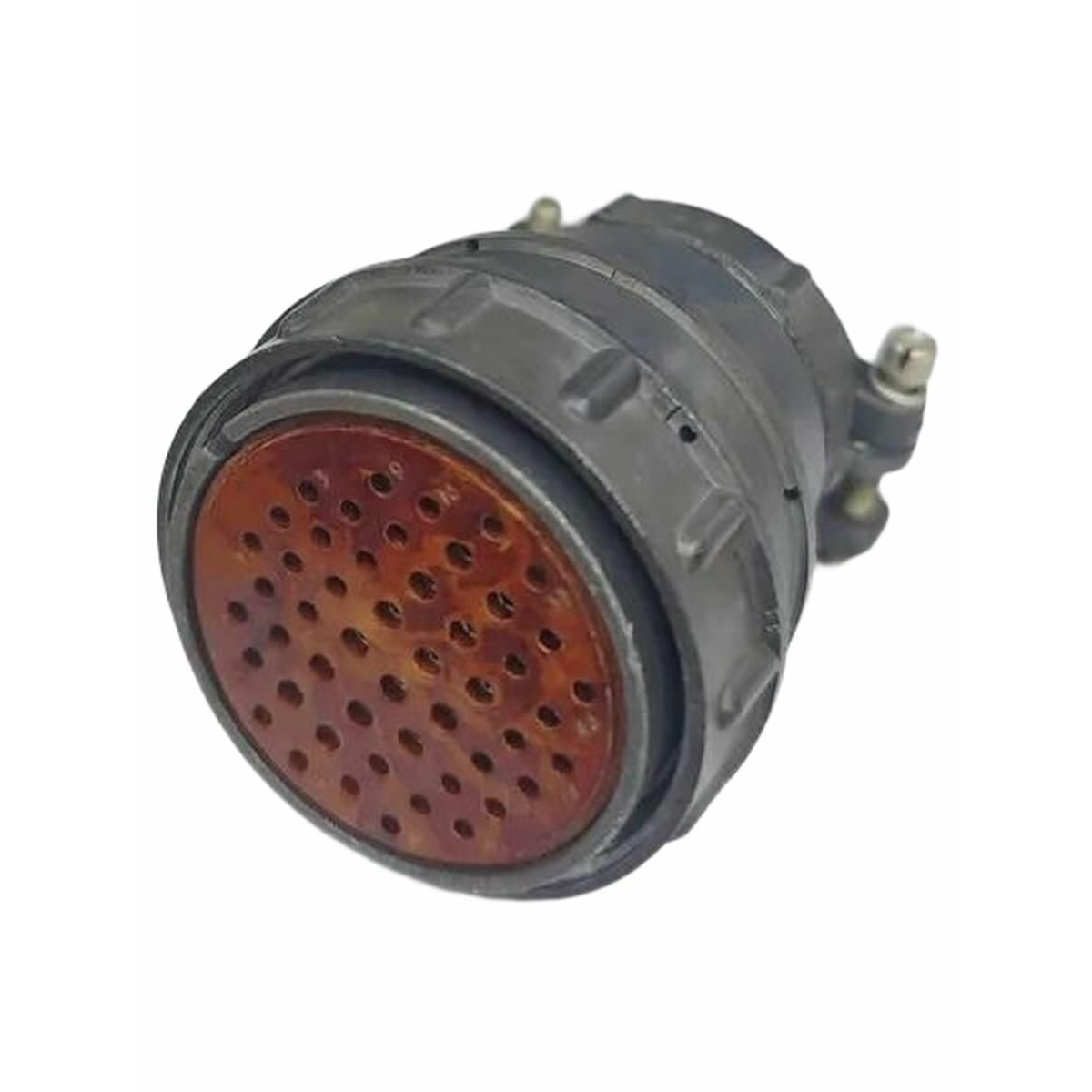

Соединитель 2РМД33КПЭ32Ш5В1 — это кабельная вилка серии 2РМД, предназначенная для ручного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа, где требуется надёжная коммутация экранированного кабеля с ответной частью. Благодаря кабельному исполнению корпуса вилка устанавливается на оконцевание кабеля и обеспечивает механическую фиксацию, электрический контакт и экранирование линии связи.

Данная модель относится к типоразмеру с условным размером корпуса 33 и содержит 32 контакта, что позволяет передавать большое число сигналов или цепей питания через один разъём. Соединители серии 2РМД рассчитаны на эксплуатацию в составе электронных и электрических устройств, включая приборы, работающие в условиях повышенных требований к стабильности соединения.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД33КПЭ32Ш5В1 описывает конкретную конфигурацию соединителя и позволяет однозначно определить его исполнение. Расшифровка обозначения следующая:

• 2РМД — тип соединителя;
• 33 — условный размер корпуса;
• К — кабельный вид корпуса;
• П — прямой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 32 — количество контактов;
• Ш — вилка (часть соединителя);
• 5 — все контакты диаметром 1,5 мм;
• В — покрытие контактов серебром.

Таким образом, вилка имеет прямой кабельный патрубок с гайкой, рассчитанной на разделку экранированного кабеля. Все 32 контакта имеют одинаковый диаметр 1,5 мм, что упрощает выбор ответных частей и монтажного инструмента. Серебряное покрытие контактных элементов обеспечивает стабильное переходное сопротивление и подходит для слаботочных и силовых цепей в пределах допустимых нагрузок.

Электрические характеристики

Максимальное рабочее напряжение соединителя составляет не более 560 В. Испытательное напряжение в нормальных климатических условиях достигает 1850 В. Токовая нагрузка на одиночный контакт диаметром 1,5 мм — не более 6 А, а суммарная токовая нагрузка на соединитель в целом — не более 160 А.

Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами составляет не более 6 пФ, что важно при передаче сигналов с частотой до 3 МГц.

Условия эксплуатации и надёжность

Вилка сохраняет работоспособность в широком диапазоне условий. Температура окружающего воздуха при эксплуатации — от минус 60 до плюс 100 градусов Цельсия, теплостойкость — до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Рабочее атмосферное давление — до 506 кПа.

Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также к механическим ударам: одиночным до 5000 метров на секунду в квадрате и многократным до 1000 метров на секунду в квадрате. Минимальная наработка — 5000 часов, максимальное количество сочленений-расчленений — 500 раз, срок сохраняемости — 15 лет. Климатическое исполнение УХЛ2.1 соответствует умеренному и холодному климату.

Применение

Соединитель 2РМД33КПЭ32Ш5В1 применяется в электронных и электрических устройствах, где необходимо надёжное и стабильное соединение экранированного кабеля. Типичные области использования — приборные и промышленные системы, пульты управления, блоки сопряжения, измерительная и связная аппаратура, работающая в указанных климатических и механических условиях.

Благодаря 32 контактам и кабельному исполнению вилка подходит для организации многожильных линий, в которых важно одновременно передавать несколько цепей и сохранять экранирование. Ручное соединение позволяет быстро выполнять коммутацию при обслуживании и замене блоков, а серебряное покрытие контактов поддерживает стабильность соединения при многократных сочленениях.
