Назначение разъёма 2РМД33КПЭ32ГВ1

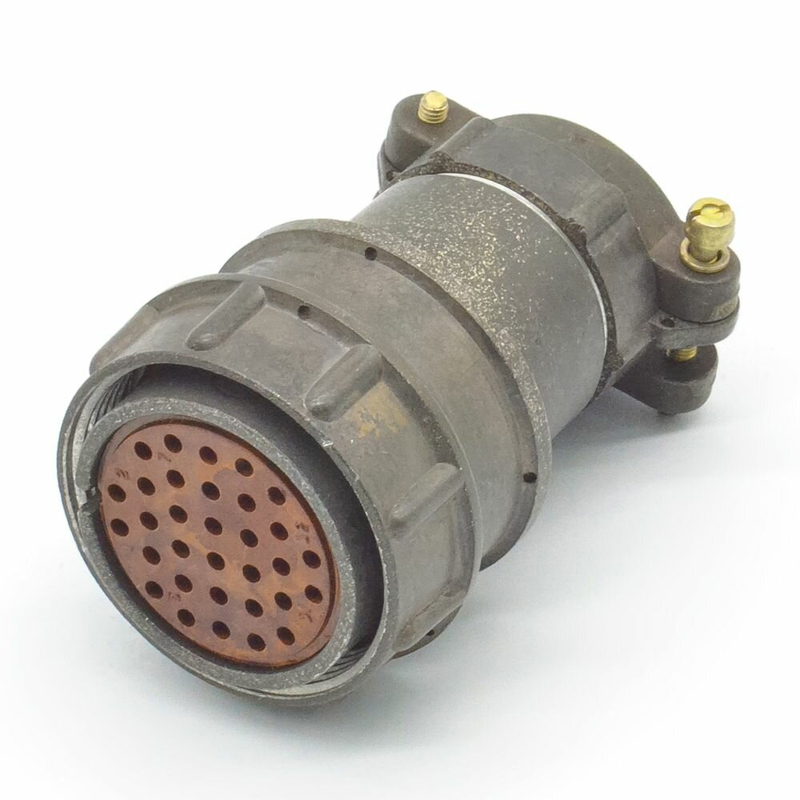

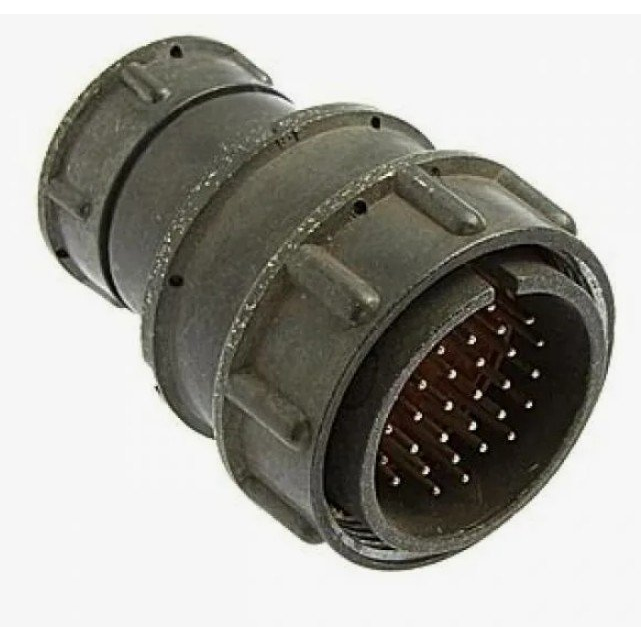

Разъём 2РМД33КПЭ32ГВ1 производства завода «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он применяется в тех случаях, когда требуется компактное, надёжное и устойчивое к внешним воздействиям соединение. Артикул изделия — 1905.

Изделие относится к серии 2РМД — цилиндрических многосекционных разъёмов. Такие соединители используются для передачи электрических сигналов и питания в составе различных устройств, включая аппаратуру, работающую в сложных климатических условиях. Разъём негерметичный, тропикоустойчивый и всеклиматический, что обеспечивает возможность его эксплуатации в разнообразных условиях окружающей среды.

Расшифровка обозначения и конструктивные особенности

Маркировка

• 2РМД — серия цилиндрических многосекционных разъёмов.
• 33 — условный размер корпуса.
• К — кабельный корпус.
• ПЭ — прямой патрубок с эластичной манжетой.
• 32 — количество контактов.
• Г — гнездовой (розетка).
• В1 — покрытие контактов серебром.

Контакты имеют диаметр 1,5 мм и обозначение «5» для контактов. Разъём оснащён 32 контактами, что позволяет коммутировать значительное число цепей в одном соединителе. Кабельный корпус с прямым патрубком и эластичной манжетой предназначен для ввода кабеля и защиты места соединения от внешних воздействий. Гнездовой вариант исполнения означает, что разъём представляет собой розетку.

Электрические параметры

• Максимальная токовая нагрузка на контакт — до 7 А.
• Суммарная токовая нагрузка на разъём — до 140 А.
• Рабочее напряжение — до 560 В.
• Испытательное напряжение — до 1850 В.

Покрытие контактов серебром способствует обеспечению стабильного электрического контакта. Указанные параметры позволяют использовать разъём в цепях с токами и напряжениями, соответствующими этим значениям.

Условия эксплуатации и применение

Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Возможна кратковременная смена температуры до плюс 150–180 градусов Цельсия. Влажность — до 98 процентов при плюс 25 градусов Цельсия. Испытательное напряжение достигает 1850 В.

Разъём применяется в аппаратуре для соединения цепей, где важны компактность, надёжность и устойчивость к внешним факторам. Он подходит для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря всеклиматическому и тропикоустойчивому исполнению изделие может эксплуатироваться в различных климатических зонах.

Приёмка и производитель

Производитель — завод «Элекон». Разъём имеет приёмку «5». Маркировка «5» указывает на вид приёмки. Такие изделия часто выпускались с годовыми отметками от 1970-х до 1990-х годов.

Категория товара — 2РМД. Артикул — 1905.
