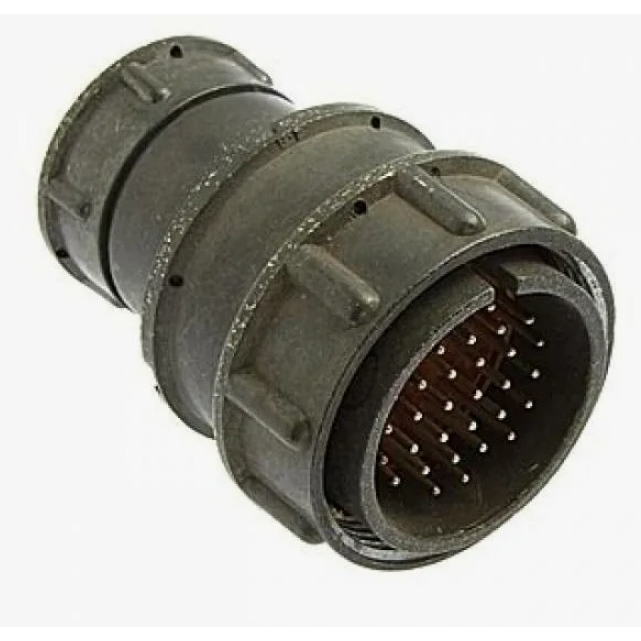

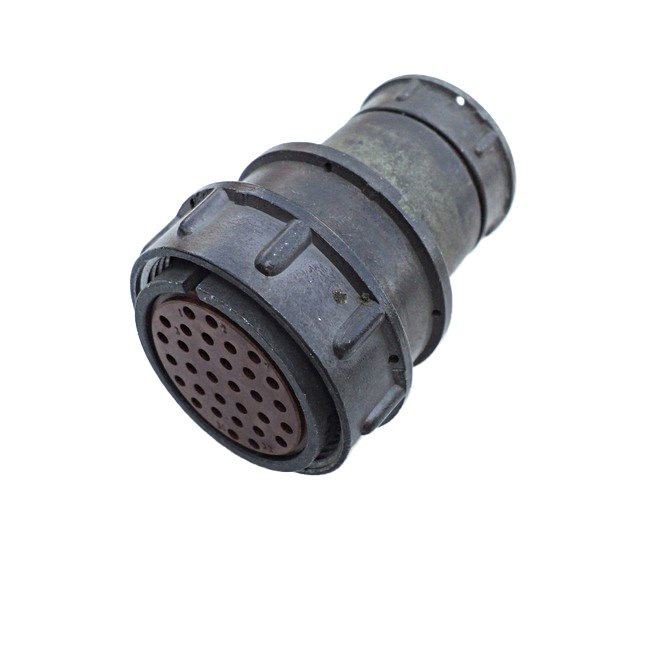

Назначение разъёма 2РМД33КПЭ32Г5В1Л

Разъём 2РМД33КПЭ32Г5В1Л представляет собой кабельный соединитель цилиндрической формы, относящийся к серии 2РМД. Изделие предназначено для ручного соединения и разъединения электрических цепей и применяется в электротехнических приложениях, где требуется надёжный контакт и устойчивость к внешним воздействиям. Модель выполнена в исполнении с маркировкой ОС и относится к категории 2РМД.

По данным каталога, разъёмы этой серии обеспечивают коммутацию цепей с нагрузкой до 260 А и напряжением до 700 В. Такие параметры позволяют использовать соединитель в силовых и ответственных цепях, где предъявляются повышенные требования к стабильности соединения.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные для данной модели. Иные сведения о конструкции, материалах и совместимости в исходных данных отсутствуют.

• Тип: 2РМД.
• Диаметр: 33 мм.
• Корпус: К — кабельный.
• Количество контактов: 32.
• Покрытие контактов: В — серебро.
• Теплостойкость: до 100 °C.
• Характеристика: Л — левая розетка, предназначенная для соединителей с проходными вилками.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Маркировка: ОС.

Серебряное покрытие контактов способствует снижению переходного сопротивления в месте соединения, а исполнение корпуса с прямым патрубком и гайкой для экранированного кабеля указывает на возможность работы с экранированными линиями. Ограничение по теплостойкости до 100 °C определяет допустимый температурный режим эксплуатации.

Конструктивные решения

Разъём имеет цилиндрическую форму и кабельное исполнение корпуса, то есть присоединяется к кабелю. Ручное соединение подразумевает, что сочленение и расчленение выполняются без применения специального инструмента. Исполнение «левая розетка» означает, что изделие предназначено для стыковки с проходными вилками соответствующей серии.

Применение

Благодаря совокупности характеристик разъём 2РМД33КПЭ32Г5В1Л подходит для использования в промышленности и электронике. Его применяют там, где необходимы высокая степень защиты от внешних воздействий, надёжность соединений и устойчивость к повышенным температурам в пределах заявленного диапазона.

1. Промышленное оборудование и силовые цепи с нагрузкой до 260 А.
2. Электротехнические и электронные устройства, требующие разъёмного соединения.
3. Линии с экранированным кабелем, для которых предусмотрена гайка патрубка типа Э.
4. Условия эксплуатации с нагревом до 100 °C.

При подборе соединителя следует учитывать число контактов (32), диаметр (33 мм) и назначение исполнения «левая розетка» — для стыковки с проходными вилками. Сведения о производителе, стране производства, комплектации, сертификатах и гарантии в предоставленных данных не указаны.
