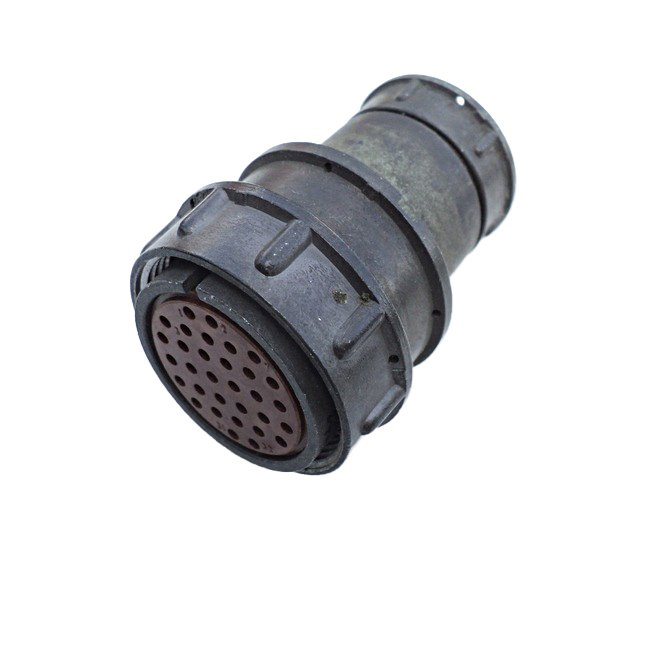

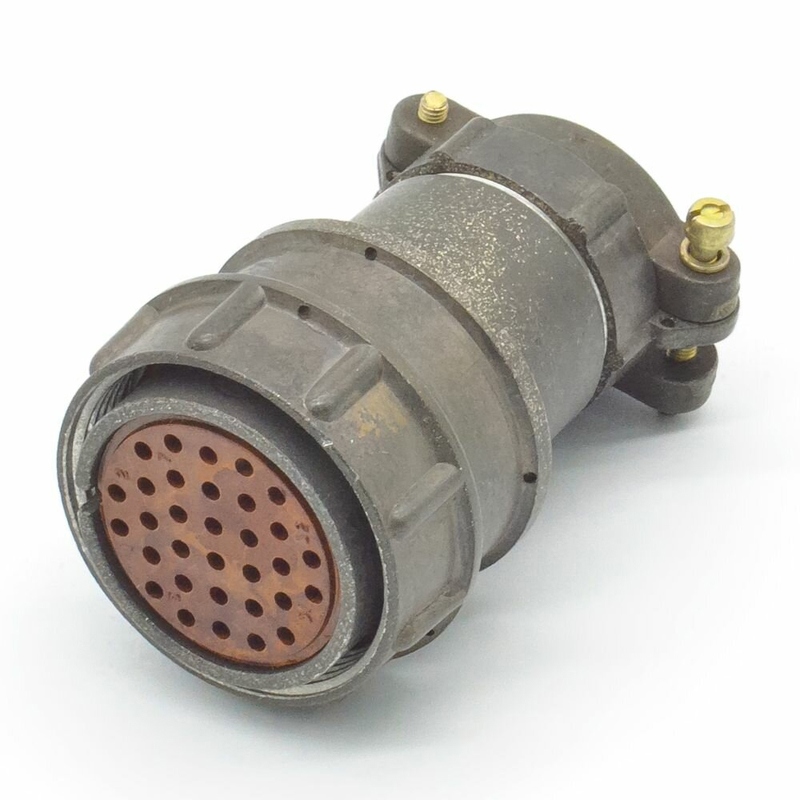

Назначение соединителя 2РМД33КПЭ32Г5В1Л

Соединитель 2РМД33КПЭ32Г5В1Л (артикул 1903) относится к категории цилиндрических разъёмов типа 2РМД ручного соединения. Изделие предназначено для внутреннего объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Основная функция — соединение и разъединение электрических цепей постоянного и переменного тока с частотой до 3 МГц, что делает разъём пригодным как для силовых, так и для сигнальных линий.

Конструкция ориентирована на работу с экранированным кабелем: гайка патрубка типа Э обеспечивает механический контакт с экранирующей оплёткой и позволяет сохранить целостность экрана при подключении. Это особенно важно в аппаратуре, где требуется защита от внешних электромагнитных помех.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМД33КПЭ32Г5В1Л содержит полный набор конструктивных признаков изделия. Ниже приведены характеристики, подтверждённые данными каталога:

• Тип: 2РМД — цилиндрический разъём ручного соединения для внутреннего объёмного монтажа.
• Диаметр корпуса: 33 мм.
• Корпус: К — кабельный.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Количество контактов: 32.
• Часть соединителя: Г — розетка.
• Сочетание контактов: 5 — все контакты диаметром 1,5 мм.
• Покрытие контактов: В — серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Характеристика розетки: Л — левая розетка, предназначенная для сочленения с проходными вилками.

Розетка оснащена резьбовым сочленением, которое обеспечивает надёжное крепление при подключении к кабелю. Подсоединение проводов к хвостовикам контактов выполняется методом пайки.

Технические характеристики

Электрические и эксплуатационные параметры разъёма 2РМД33КПЭ32Г5В1Л определяются его типоразмером и количеством контактов:

• Рабочее напряжение: до 560 В для разъёмов с 32 контактами.
• Максимальная токовая нагрузка на одиночный контакт: 6 А для контактов диаметром 1,5 мм.
• Максимальная общая токовая нагрузка: 160 А для разъёмов с 32 контактами.
• Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон цепей: постоянный и переменный ток частотой до 3 МГц.

Серебряное покрытие контактов типа В обеспечивает стабильное переходное сопротивление и устойчивость к окислению в течение срока службы. Сочетание 32 контактов диаметром 1,5 мм даёт возможность коммутировать как силовые, так и слаботочные цепи в одном изделии.

Применение и совместимость

Разъёмы серии 2РМД с числом контактов от 4 до 50 широко применяются в узлах и блоках радиоэлектронной аппаратуры. Модель 2РМД33КПЭ32Г5В1Л используется в устройствах и системах, где требуется надёжное и прочное соединение с возможностью работы при экстремальных температурах и повышенных вибрационных нагрузках. Благодаря кабельному корпусу с прямым патрубком и гайкой для экранированного кабеля разъём подходит для монтажа жгутов и кабельных сборок внутри приборов.

Ответными частями для данной розетки являются вилки типа 2РМГПД33Б32Ш5Е2 и 2РМГСПД33Б32Ш5Е2. Применение левой розетки с проходными вилками позволяет организовывать транзитные соединения в составе кабельных линий. Резьбовое сочленение и паяное подсоединение проводов делают изделие пригодным для условий, где важны механическая стойкость и долговременная надёжность электрического контакта.

Область эксплуатации

Соединитель эксплуатируется в составе внутреннего объёмного монтажа: он не предназначен для наружной установки без дополнительной защиты, но при этом рассчитан на рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия. Такие параметры позволяют использовать его в аппаратуре, работающей в неотапливаемых помещениях, на подвижных объектах и в других условиях с выраженными климатическими и механическими воздействиями. Тип 2РМД относится к цилиндрическим коннекторам ручного соединения, поэтому сочленение и расчленение выполняются вручную, без применения специального инструмента.
