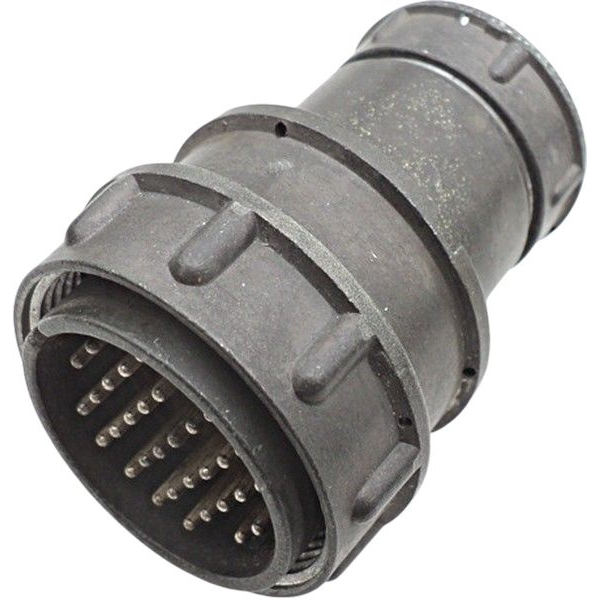

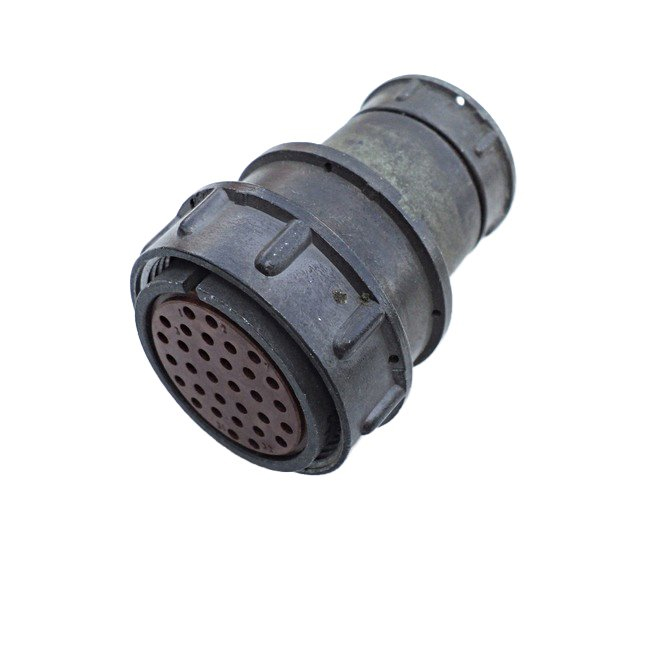

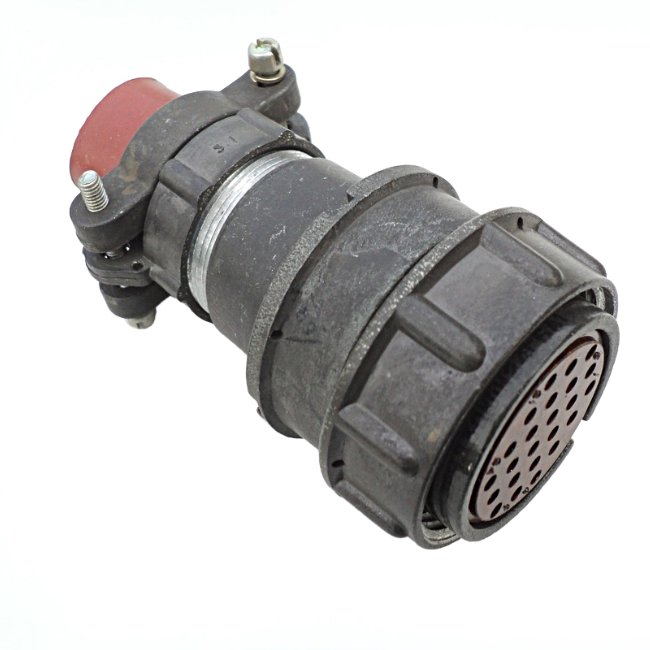

2РМД33КПЭ32Г5В1: кабельная розетка для экранированных цепей

Соединитель 2РМД33КПЭ32Г5В1 — низкочастотная цилиндрическая кабельная розетка серии 2РМД, предназначенная для многоконтактного соединения электрических цепей постоянного и переменного тока. Конструктивное исполнение с прямым патрубком и элементами для экранированного кабеля делает разъём практичным решением для внутреннего объёмного монтажа в радиоэлектронной, измерительной и промышленной аппаратуре.

Конструкция и расшифровка

Обозначение 2РМД33КПЭ32Г5В1 отражает основные особенности изделия:

• 2РМД — серия низкочастотных цилиндрических электрических соединителей.

• 33 — габарит корпуса с присоединительным размером 33 мм.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — исполнение для применения с экранированным кабелем.

• 32 — число контактов.

• Г — розетка.

• 5 — вариант сочетания контактов.

• В1 — исполнение, предусматривающее контактное покрытие; для указанной модификации обычно приводится серебряное покрытие контактов.

Кабельная конструкция позволяет формировать разъёмное соединение непосредственно на жгуте или кабеле. Резьбовое сочленение фиксирует соединённые части и помогает сохранять стабильность контакта в условиях вибраций и механических воздействий.

Основные характеристики

Для 2РМД33КПЭ32Г5В1 указываются следующие рабочие параметры:

Низкое переходное сопротивление контактов и высокое сопротивление изоляции важны для устойчивой передачи питания и сигналов в многожильных кабельных системах. Указанные характеристики следует сопоставлять с паспортом конкретной партии и требованиями проектной документации.

Где применяется разъём

Разъём 2РМД33КПЭ32Г5В1 используется там, где требуется компактно соединить большое число электрических линий и обеспечить механически надёжную фиксацию кабельного соединения. Типичные области применения:

• системы промышленной автоматики и управления;

• контрольно-измерительная аппаратура;

• радиоэлектронные устройства и шкафы управления;

• кабельные жгуты сложного оборудования;

• испытательные стенды;

• транспортное, специальное и приборное оборудование.

Исполнение для экранированного кабеля особенно востребовано в цепях, чувствительных к электромагнитным помехам: измерительных, управляющих, сигнальных и коммуникационных линиях. Экран кабеля способствует снижению влияния внешних электромагнитных воздействий и уменьшению взаимных помех между цепями.

Что проверить перед монтажом

Перед включением 2РМД33КПЭ32Г5В1 в проект целесообразно проверить несколько параметров:

• Совместимость с ответной частью по серии, типоразмеру, контактной формуле и ключеванию.

• Соответствие диаметра и конструкции кабеля патрубку и узлу экранирования.

• Распределение токовых нагрузок по контактам с учётом ограничения 6 А на один контакт.

• Соответствие рабочего напряжения пределу для 32-контактного исполнения — до 560 В.

• Качество монтажа контактов, отсутствие повреждений изоляции и надёжность подключения экрана.

• Допустимость условий эксплуатации по температуре, вибрации, влажности, давлению и механическим нагрузкам.

Таким образом, 2РМД33КПЭ32Г5В1 представляет собой 32-контактную кабельную розетку с прямым патрубком для экранированного кабеля, рассчитанную на применение в многоканальных электрических соединениях. Сочетание резьбовой фиксации, экранированного кабельного ввода, высоких изоляционных характеристик и работы при температурах от −60 до +100 °C позволяет использовать этот разъём в ответственных системах промышленной и радиоэлектронной аппаратуры.
