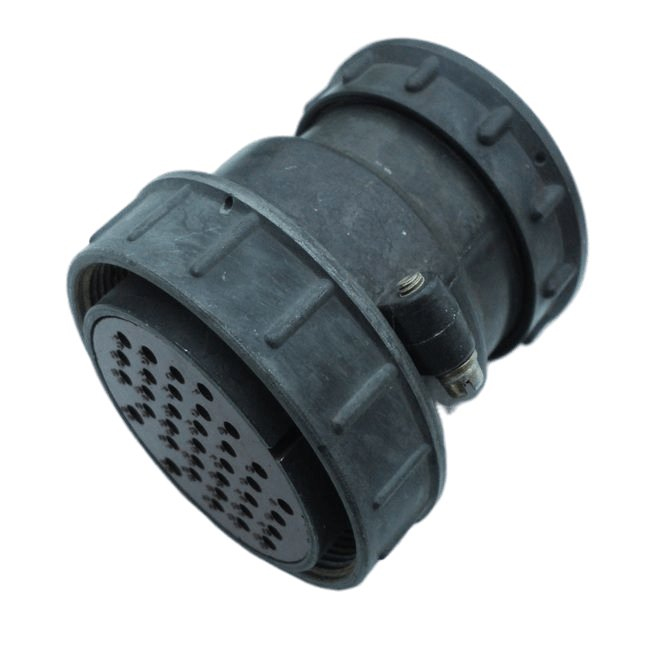

Назначение соединителя 2РМД33К32Г5В1Л

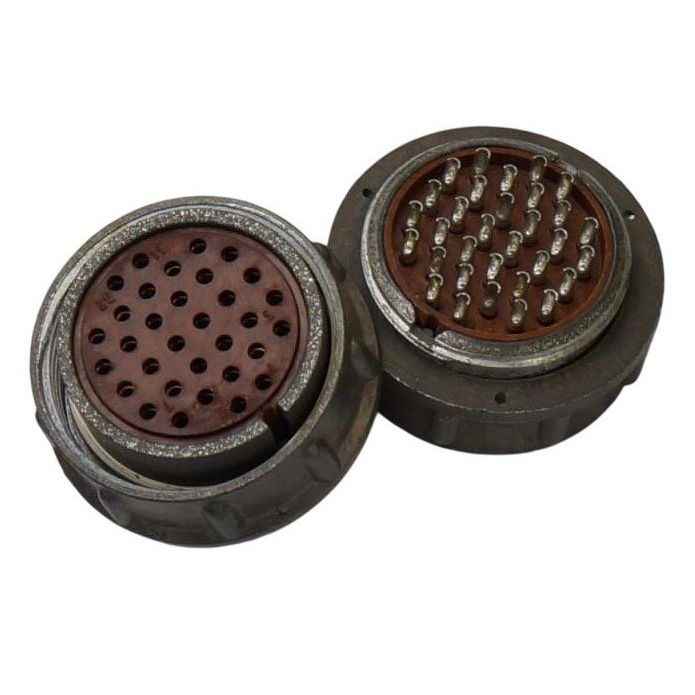

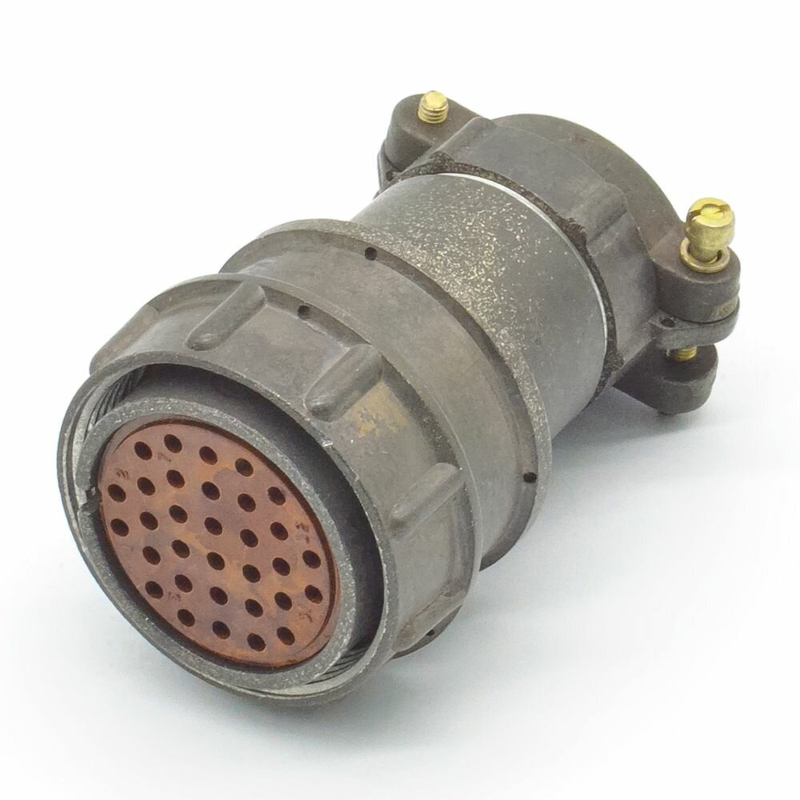

2РМД33К32Г5В1Л — кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей 2РМД. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение зависит от конкретного типономинала и достигает 700 В, для отдельных исполнений серии указывается значение до 560 В.

Разъём применяется для внутреннего объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Розетка рассчитана на эксплуатацию с неэкранированными кабелями и обеспечивает надёжное механическое соединение за счёт резьбовой фиксации с одношпоночной поляризацией.

Подтверждённые особенности и характеристики

Конструкция и параметры изделия определяются следующими признаками, заложенными в обозначении типономинала:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое, В2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 33.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 32.
• Часть соединителя: розетка (Г).
• Сочетание контактов: все контакты диаметром 1,5 мм (5).
• Покрытие контактов: серебро (В).
• Теплостойкость: 100 градусов Цельсия.
• Поляризация: левая розетка (Л), применяется только для соединителей с проходными вилками.

Сопротивление контактов диаметром 1,5 мм составляет не более 0,0025 Ом. Сопротивление изоляции — не менее 5000 МОм. Изделие устойчиво к синусоидальной вибрации. Максимальная токовая нагрузка на одиночный контакт зависит от диаметра контакта.

Применение и монтаж

Соединители серии 2РМД востребованы в радиоэлектронной аппаратуре, где требуется компактное и надёжное соединение цепей при внутреннем объёмном монтаже. Розетка 2РМД33К32Г5В1Л устанавливается на кабель и работает в паре с ответной частью — проходной вилкой, для которой предусмотрено исполнение левой розетки.

Подсоединение проводов выполняется методом пайки, что обеспечивает стабильный электрический контакт. Монтаж допускает использование неэкранированных кабелей; резьбовое сочленение с одношпоночной поляризацией исключает неправильную стыковку и самопроизвольное разъединение при вибрационных нагрузках.

Заявленная гарантийная наработка составляет 1000 часов во всех режимах и 100000 часов в облегчённом режиме. Благодаря всеклиматическому исполнению В2.1 по ГОСТ 15150-69 изделие пригодно для работы в различных климатических зонах, включая тропические условия.

Область применения

1. Узлы и блоки радиоэлектронной аппаратуры общего назначения.
2. Узлы и блоки радиоэлектронной аппаратуры специального назначения.
3. Внутренний объёмный монтаж кабельных соединений.
4. Цепи постоянного и переменного тока частотой до 3 МГц.

Ключевые преимущества конструкции

Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического соединения. Тридцать два контакта диаметром 1,5 мм позволяют коммутировать многожильные кабельные сборки в одном компактном разъёме. Теплостойкость до 100 градусов Цельсия и стойкость к вибрации делают розетку пригодной для работы в составе ответственного оборудования.
