Назначение соединителя

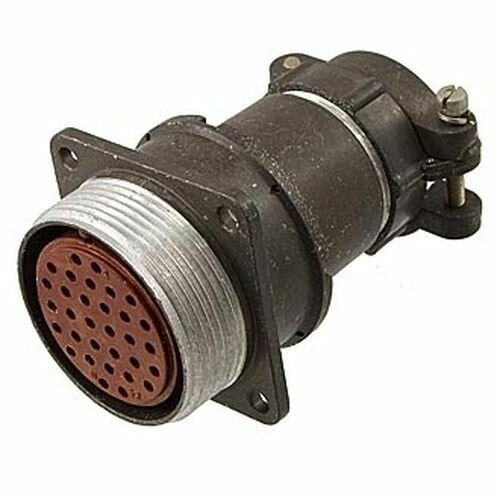

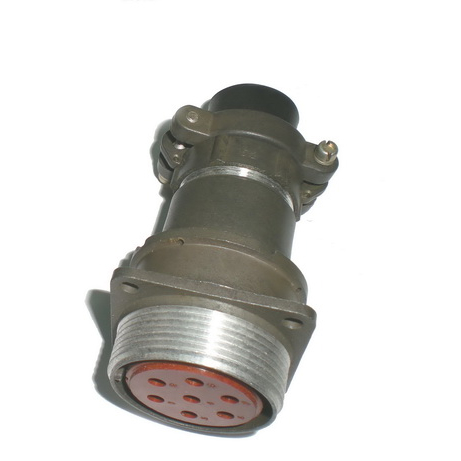

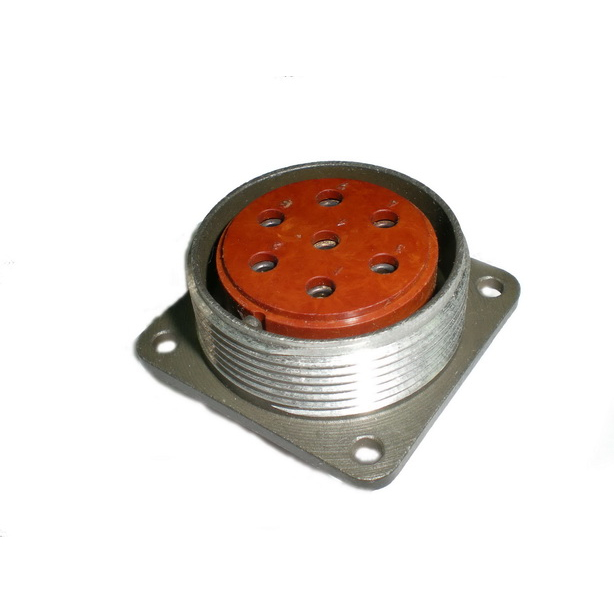

2РМД33БПН7Г9В1 — это блочная розетка цилиндрического низкочастотного соединителя российской серии 2РМД. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока при внутреннем объёмном монтаже. Розетка применяется в составе электроустановок, к которым предъявляются повышенные требования по надёжности, в том числе при работе в условиях вибрации, механических ударов и экстремальных температур.

Блочное исполнение подразумевает установку розетки непосредственно в корпус блока или аппарата, а внутренний объёмный монтаж — пайку проводников к контактам со стороны, скрытой внутри оборудования. Это делает соединитель удобным для приборов, где важны компактность узла подключения и защищённость мест пайки внутри корпуса.

Технические характеристики

Соединитель рассчитан на работу в силовых и сигнальных цепях с высокими значениями тока и напряжения. Ниже приведены подтверждённые параметры изделия.

• Максимальное рабочее напряжение — до 560 В.
• Ток на одиночный контакт — до 32 А.
• Суммарный ток на соединитель — до 128 А.
• Количество контактов — 7.
• Сопротивление контактов — не более 0,8 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Габаритные размеры — 40 на 40 на 25 мм.
• Масса — не более 42,5 г.

Сочетание низкого переходного сопротивления контактов и высокого сопротивления изоляции обеспечивает стабильность электрического соединения и малые потери в цепях питания. Небольшая межконтактная ёмкость важна при передаче сигналов, где нежелательны паразитные наводки.

Условия эксплуатации

Розетка рассчитана на работу в жёстких условиях, характерных для промышленного и специального оборудования. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом предельные значения указаны до плюс 70 градусов Цельсия.

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Механические удары с ускорением до 5000 метров на секунду в квадрате.
• Пониженное атмосферное давление — до 12 кПа.
• Минимальная наработка — 5000 часов.
• Число сочленений и расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Такие параметры позволяют применять соединитель в аппаратуре, подвергающейся тряске, ударам и перепадам давления, а длительный срок сохраняемости упрощает складское хранение и комплектование долгосрочных проектов.

Конструкция и особенности применения

Сочленение розетки с ответной частью резьбовое, что обеспечивает плотный и надёжный контакт, устойчивый к вибрационным нагрузкам. Поляризация корпусов выполнена одношпоночной, то есть шпонка исключает неправильное взаимное положение частей соединителя при сборке. Монтаж производится пайкой в внутреннем исполнении: проводники подпаиваются к контактам внутри блока.

Область применения охватывает электроустановки, блоки и приборы, где требуется объёмный внутренний монтаж и высокая надёжность соединения. Розетка подходит для цепей постоянного и переменного тока с рабочим напряжением до 560 В и токами, распределяемыми по семи контактам. При подборе ответной части и кабеля следует опираться на указанные значения тока на контакт, суммарного тока и температурного диапазона, а также учитывать габариты 40 на 40 на 25 мм при компоновке посадочного места.
