Назначение разъёма 2РМД33БПН7Г9В1

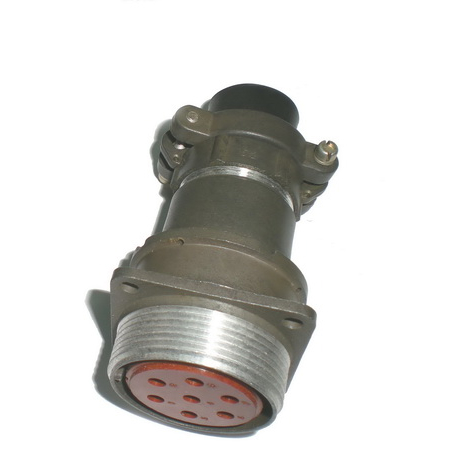

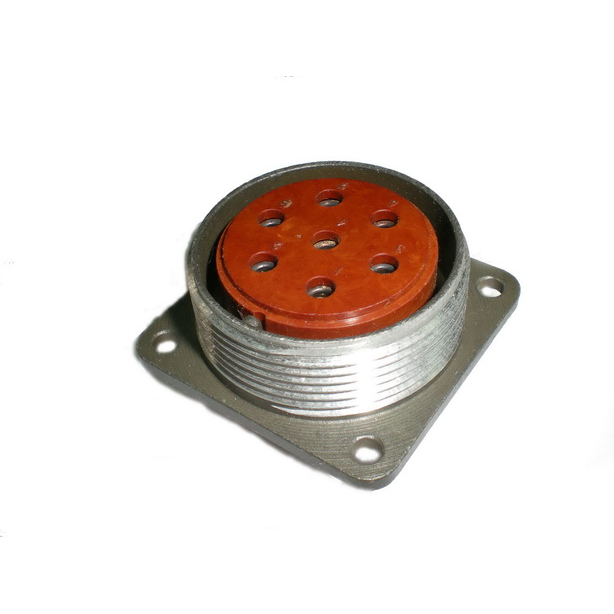

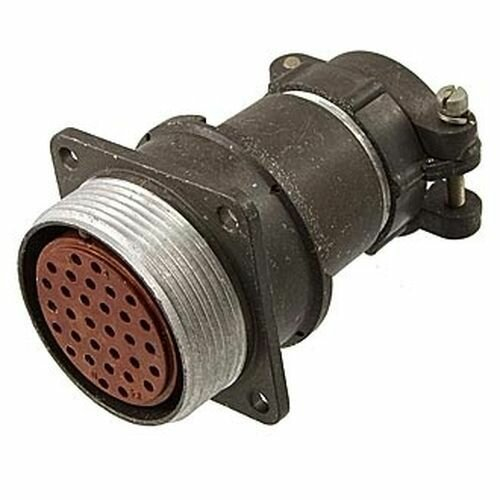

Разъём 2РМД33БПН7Г9В1 представляет собой блоковую розетку с хвостовиком, предназначенную для обеспечения электрического контакта посредством механического соединения. Изделие применяется в электрических системах для надёжного соединения кабелей и обеспечения стабильного электрического контакта между источниками питания, коммутационной аппаратурой и потребителями электроэнергии.

Конструкция розетки рассчитана на эксплуатацию в составе силовых и сигнальных цепей, где требуется передача значительных токов при повышенном рабочем напряжении. Блоковый корпус с прямым патрубком позволяет закреплять разъём на панели или в составе блока аппаратуры, а хвостовик обеспечивает ввод и механическую фиксацию кабеля.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной модели разъёма. Значения соответствуют исполнению с приёмкой «5».

Основные параметры соединителя

• Условный размер соединителя: 33
• Вид корпуса: блочный (Б)
• Вид патрубка: прямой (П)
• Вид гайки патрубка: для неэкранированного кабеля (Н)
• Номер сочетания контактов: 9
• Количество контактов: 7
• Диаметр контактов: 3 мм
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро

Электрические параметры

• Максимальная токовая нагрузка на контакт: 32 А
• Максимальная суммарная токовая нагрузка на соединитель: 128 А
• Максимальное рабочее напряжение: от 560 В до 700 В постоянного тока или амплитудное значение переменного тока
• Сопротивление контактов: не более 0,8 мОм

Ресурс и условия эксплуатации

• Минимальная наработка: не менее 1000 часов
• Число сочленений-расчленений: 500 раз
• Минимальный срок сохраняемости: не менее 15 лет
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия

Расшифровка обозначения и особенности конструкции

Обозначение 2РМД33БПН7Г9В1 построено по принятой для данной серии схеме и последовательно отражает ключевые признаки изделия. Условный размер 33 указывает на типоразмер корпуса соединителя. Буква Б обозначает блочное исполнение корпуса, буква П — прямой патрубок, буква Н — гайку патрубка для неэкранированного кабеля.

Сочетание 7Г9 описывает контактную часть: семь контактов диаметром 3 мм с номером сочетания контактов 9. Именно такая комбинация обеспечивает максимальную токовую нагрузку на контакт 32 А и суммарную нагрузку на соединитель 128 А.

Металлический корпус придаёт изделию механическую прочность и устойчивость к внешним воздействиям, а карболитовый изолятор обеспечивает электрическую изоляцию токоведущих частей. Серебряное покрытие контактов поддерживает стабильно низкое переходное сопротивление, значение которого не превышает 0,8 мОм, что важно при передаче больших токов.

Применение

Разъём 2РМД33БПН7Г9В1 применяется в электрических системах различного назначения, где требуется надёжное соединение кабелей и стабильный электрический контакт. Благодаря сочетанию высокой токовой нагрузки на контакт и повышенного рабочего напряжения изделие подходит для силовых цепей, а семь контактов позволяют коммутировать несколько независимых линий в одном соединителе.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия допускает эксплуатацию в условиях выраженного перепада температур. Металлический корпус и блочное исполнение облегчают монтаж на панелях, в блоках и стойках аппаратуры, а прямой патрубок с гайкой для неэкранированного кабеля упрощает ввод и закрепление кабеля без применения экранирующих элементов.

Ресурсные показатели — не менее 1000 часов наработки и 500 циклов сочленения-расчленения — определяют область применения изделия как длительно работающего соединения, не требующего частой коммутации. Срок сохраняемости не менее 15 лет позволяет формировать запас изделий для комплектации аппаратуры и последующего ремонта.

Исполнение с приёмкой «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции.
