2РМД33БПН32ШВ1 «5»

Цена:

1200 ₽

Технические характеристики

2РМД33БПН32ШВ1 «5» — это цилиндрический низкочастотный малогабаритный разъём (соединитель) из серии 2РМД, предназначенный для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 560 В. Это розетка блочного (приборного) типа с прямым патрубком для экранированного кабеля, 32 контактами и сочетанием «5», выполненная во всеклиматическом исполнении В1 или В2.1 по ГОСТ 15150-69, с покрытием контактов серебром и теплостойкостью до 100 °С.

Разъём применяется в радиоэлектронной аппаратуре общего и специального назначения, включая авиацию, АТИ и корабельное оборудование, а также в аксиометрах, гиромоторах и датчиках. Приёмка «5» соответствует ГОСТ ГЕ0.364.126ТУ, что указывает на повышенные требования к качеству.

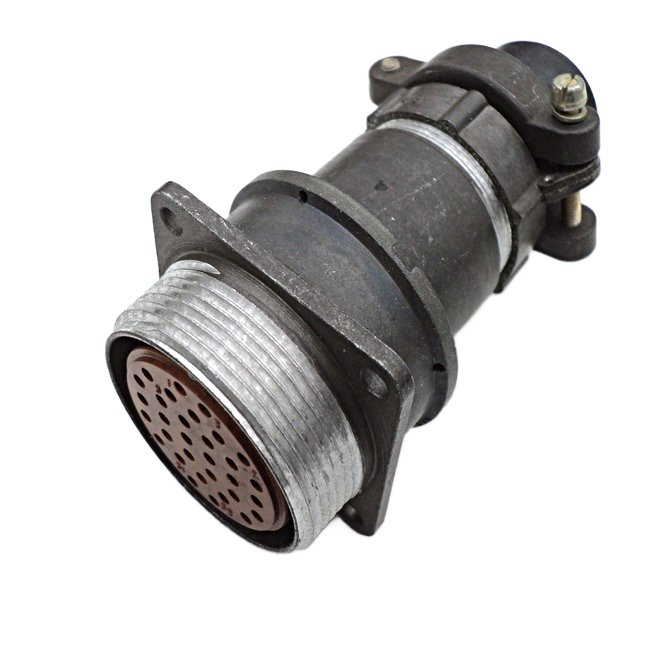

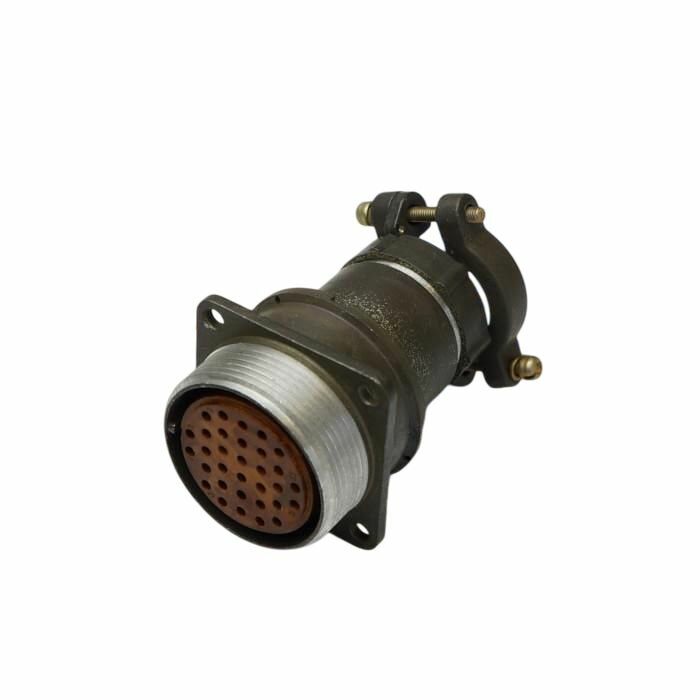

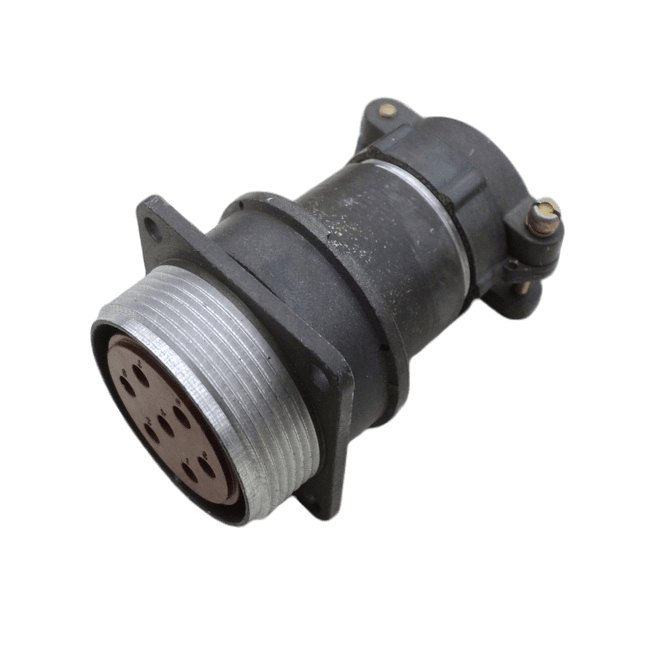

Изображение показывает типичную розетку серии 2РМД33 с кабельным исполнением, где видны металлические зажимы и красная внутренняя втулка.

Максимальная токовая нагрузка на одиночный контакт — 6 А, сопротивление контакта — до 2,5 мОм (для Ø1,5 мм). Рабочая температура — от -60 до +100 °С (с кратковременным подъёмом до +150 °С), сопротивление изоляции — не менее 5000 МОм.

Соединитель выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², одиночные удары до 5000 м/с² (длительностью 0,1–2 мс) и линейное ускорение 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500.

2РМД — серия негерметичных цилиндрических соединителей.
33 — условный размер корпуса.
Б — блочный (приборный) корпус.
ПН — прямой патрубок для экранированного кабеля.
32 — количество контактов.
ШВ1 — сочетание контактов «5», серебро, теплостойкость 100 °С.
«5» — тип приёмки.

Описание

Назначение разъёма 2РМД33БПН32ШВ1 «5»

2РМД33БПН32ШВ1 «5» — это цилиндрический низкочастотный малогабаритный разъём (соединитель) из серии 2РМД. Он предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 560 В.

Изделие представляет собой розетку блочного (приборного) типа с прямым патрубком для экранированного кабеля. Конструкция насчитывает 32 контакта и имеет сочетание «5». Разъём применяется в радиоэлектронной аппаратуре общего и специального назначения, включая авиацию, АТИ и корабельное оборудование, а также в аксиометрах, гиромоторах и датчиках.

Подтверждённые особенности и технические характеристики

Изделие выпускается во всеклиматическом исполнении В1 или В2.1 по ГОСТ 15150-69, что обеспечивает работоспособность в различных климатических условиях. Контакты имеют серебряное покрытие, а теплостойкость достигает 100 °С.

Приёмка «5» соответствует ГОСТ ГЕ0.364.126ТУ, что указывает на повышенные требования к качеству изготовления и контролю.

Основные электрические и механические параметры

Максимальная токовая нагрузка на одиночный контакт — 6 А.
Сопротивление контакта — до 2,5 мОм (для диаметра 1,5 мм).
Рабочая температура — от минус 60 до плюс 100 °С с кратковременным подъёмом до плюс 150 °С.
Сопротивление изоляции — не менее 5000 МОм.
Вибрация — 1–5000 Гц с ускорением до 490 м/с².
Одиночные удары — до 5000 м/с² длительностью 0,1–2 мс.
Линейное ускорение — 2000 м/с².
Минимальная наработка — 1000 часов.
Количество сочленений-расчленений — до 500.

Расшифровка обозначения и применение

Маркировка 2РМД33БПН32ШВ1 «5» читается следующим образом: 2РМД — серия негерметичных цилиндрических соединителей; 33 — условный размер корпуса; Б — блочный (приборный) корпус; ПН — прямой патрубок для экранированного кабеля; 32 — количество контактов; ШВ1 — сочетание контактов «5», серебро, теплостойкость 100 °С; «5» — тип приёмки.

Разъём востребован в бортовых и наземных системах, где требуется надёжное соединение цепей при повышенных вибрационных и ударных нагрузках. Он подходит для эксплуатации в составе авиационного, корабельного и специального оборудования, а также в измерительных приборах и датчиках, включая аксиометры и гиромоторы.

Всеклиматическое исполнение и серебряное покрытие контактов обеспечивают стабильность электрических параметров и стойкость к коррозии. Тип приёмки «5» подтверждает соответствие изделия повышенным требованиям по качеству и надёжности.
