Назначение соединителя

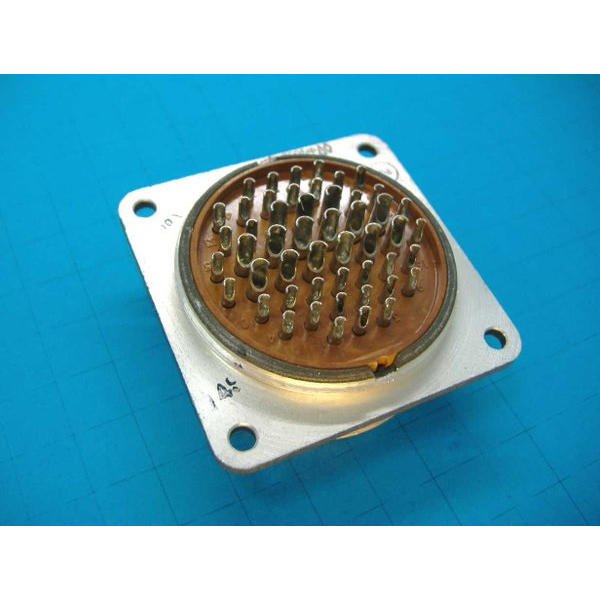

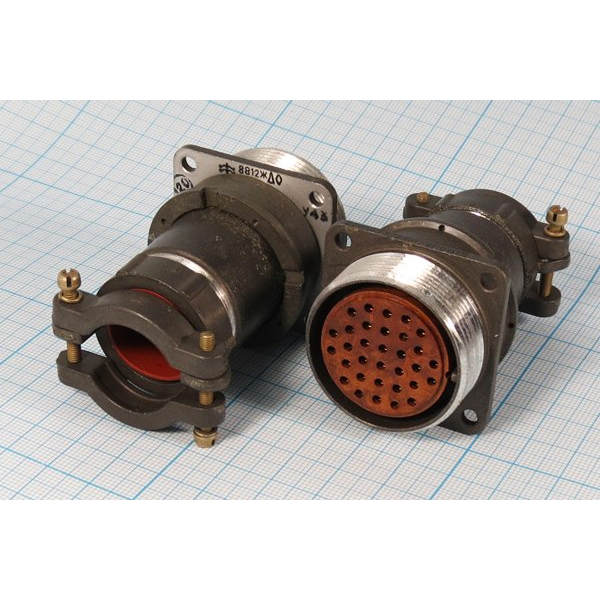

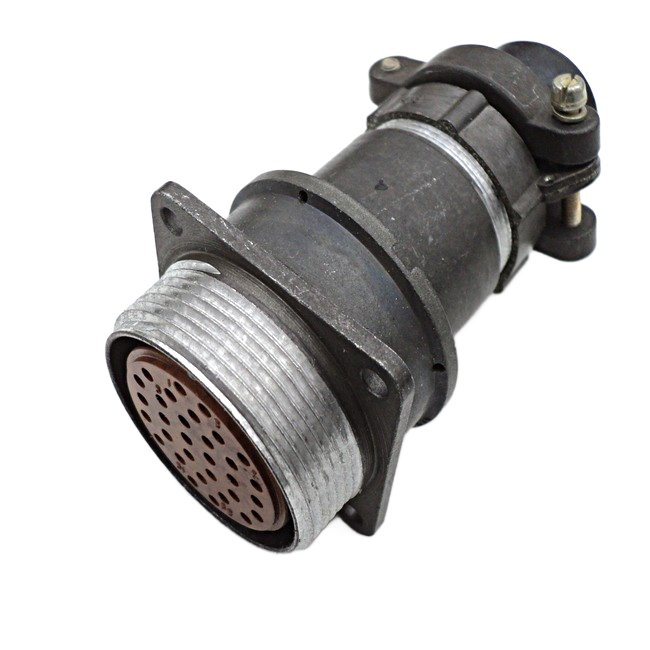

2РМД33БПН32Ш5В1 «5» — это блочная вилка серии 2РМД с прямым патрубком, предназначенная для работы с неэкранированным кабелем. Соединитель применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие ориентировано на внутренний объемный монтаж, то есть на установку внутри приборов, блоков, шкафов и других устройств, где требуется надежное электрическое соединение с фиксацией ответной части.

Приемка «5» подтверждает, что изделие относится к категории продукции, принимаемой с повышенными требованиями к качеству и надежности. Это делает вилку применимой в составе ответственных узлов, где отказ разъема нежелателен, а ресурс работы должен быть предсказуемым.

Конструктивное исполнение и маркировка

Обозначение 2РМД33БПН32Ш5В1 построено по стандартной схеме и описывает конкретную конфигурацию соединителя. Ниже приведена расшифровка элементов маркировки:

• 2РМД — тип соединителя, серия 2РМД.
• 33 — условный размер корпуса.
• Б — блочный вид корпуса.
• П — прямой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 32 — количество контактов.
• Ш — часть соединителя, а именно вилка.
• 5 — обозначение сочетания контактов: все контакты диаметром 1,5 мм.
• В — покрытие контактов, серебро.
• 1 — исполнение, соответствующее указанному сочетанию параметров.

Суффикс «5» в названии товара отражает приемку «5» и зафиксирован в характеристиках VirtueMart. Производитель в данных о товаре не указан, поэтому при подборе и закупке этот параметр следует уточнять отдельно по сопроводительной документации.

Технические характеристики

Вилка рассчитана на эксплуатацию в широком диапазоне электрических и климатических нагрузок. Основные параметры соединителя приведены ниже.

• Максимальное рабочее напряжение — 560 В.
• Максимальная токовая нагрузка на одиночный контакт — 6 А.
• Суммарная токовая нагрузка на соединитель — 160 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 15 лет.
• Рабочая температура — от минус 60°C до плюс 100°C.

Контакты выполнены с серебряным покрытием, что снижает переходное сопротивление и обеспечивает стабильность соединения при многократных циклах коммутации. Теплостойкость изделия заявлена на уровне +100°C, что согласуется с верхней границей рабочего температурного диапазона.

Условия эксплуатации и устойчивость

Соединитель способен работать в широком диапазоне температур и влажности. Он выдерживает синусоидальную вибрацию и механические удары, что важно для подвижной и транспортной техники, а также для оборудования, испытывающего динамические нагрузки при работе.

Отдельно отмечается устойчивость к климатическим факторам: влажному теплу, инею и росе. Это позволяет применять вилку в условиях повышенной влажности и при перепадах температур, сопровождающихся конденсацией влаги на поверхности корпуса и контактов.

Применение и совместимость

Блочная вилка 2РМД33БПН32Ш5В1 «5» устанавливается на кабель с прямым патрубком и гайкой для неэкранированного кабеля. Основная сфера применения — внутренний объемный монтаж в составе электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Для соединения с вилкой используются кабельные розетки, в частности 2РМД33К32Г5А1 или 2РМД33К32Г5В1. При подборе ответной части следует учитывать совпадение условного размера корпуса 33, количества контактов 32 и обозначения сочетания контактов 5, то есть все контакты диаметром 1,5 мм. Совместимость по покрытию контактов и исполнению также влияет на взаимозаменяемость в конкретном узле.

Благодаря сочетанию серебряных контактов, стойкости к вибрации и ударам, а также широкому температурному диапазону, соединитель подходит для бортовой и наземной аппаратуры, приборных стоек и блоков, где требуется надежная разъемная коммутация с ресурсом не менее 5000 часов наработки и 500 циклов сочленения-расчленения.
