Назначение разъёма 2РМД33БПН32ГВ1

2РМД33БПН32ГВ1 производства компании Элекон — это цилиндрический низкочастотный разъём серии 2РМД, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется там, где требуется стабильная коммутация при воздействии вибраций, повышенной влажности и перепадов температуры. Разъём выпускается в негерметичном исполнении и относится к тропикоустойчивым, всеклиматическим изделиям, что подтверждается заявленными условиями эксплуатации.

Особенностью данной позиции является вид приёмки «5» по ГОСТ. Такой вид приёмки означает, что изделие прошло приёмо-сдаточные испытания в установленном порядке и допущено к применению в аппаратуре ответственного назначения. Артикул товара — 1869, категория — 2РМД.

Расшифровка маркировки 2РМД33БПН32ГВ1

Обозначение изделия построено по стандартной номенклатуре цилиндрических многоштырьковых соединителей серии 2РМД. Каждый элемент маркировки несёт конкретную информацию о конструкции и электрических параметрах разъёма.

• 2РМД — серия цилиндрических многоштырьковых низкочастотных разъёмов.
• 33 — условный размер корпуса.
• Б — фланцевый корпус, рассчитанный на монтаж на панель.
• ПН — прямой патрубок для неэкранированного кабеля.
• 32 — количество контактов в разъёме.
• Г — розетка с гнездовым контактом.
• В — контакты с серебряным покрытием.
• 1 — модификация изделия.

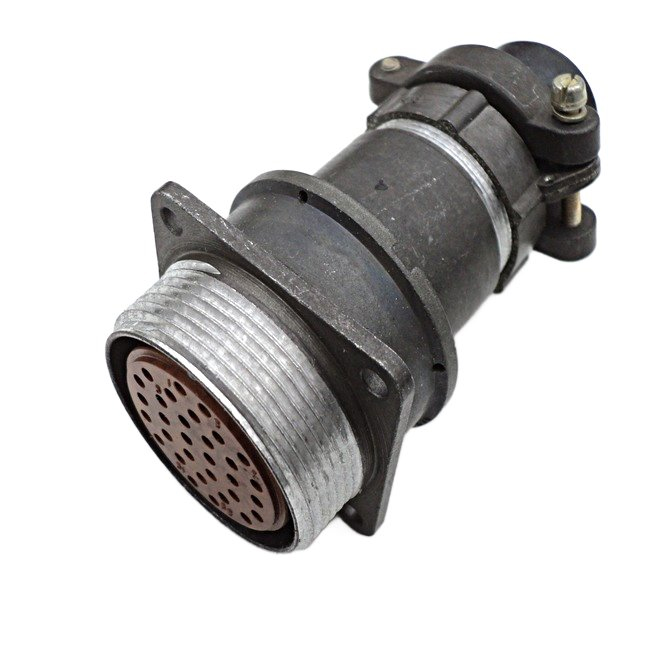

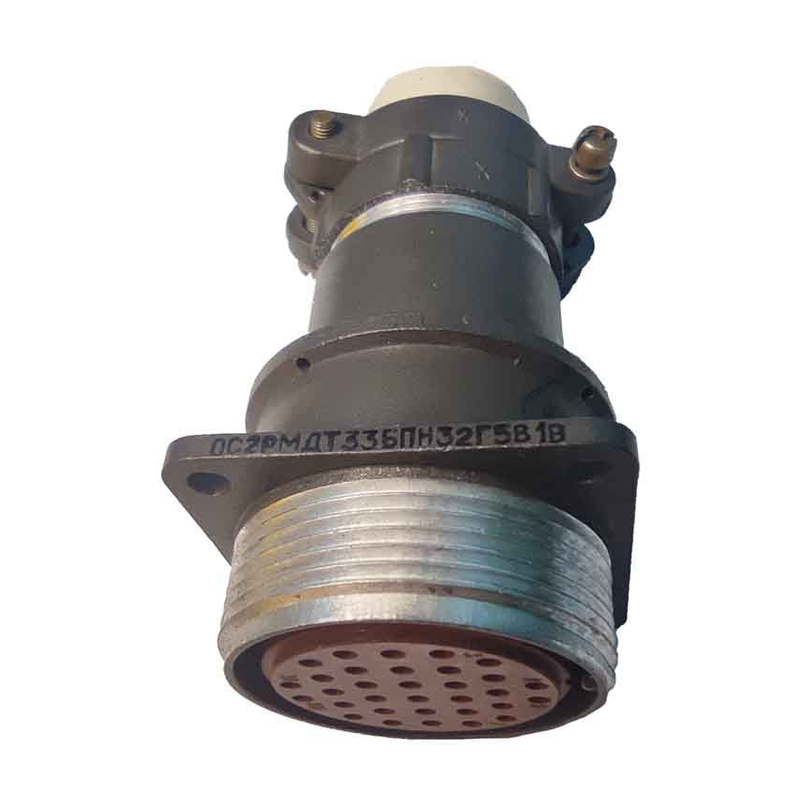

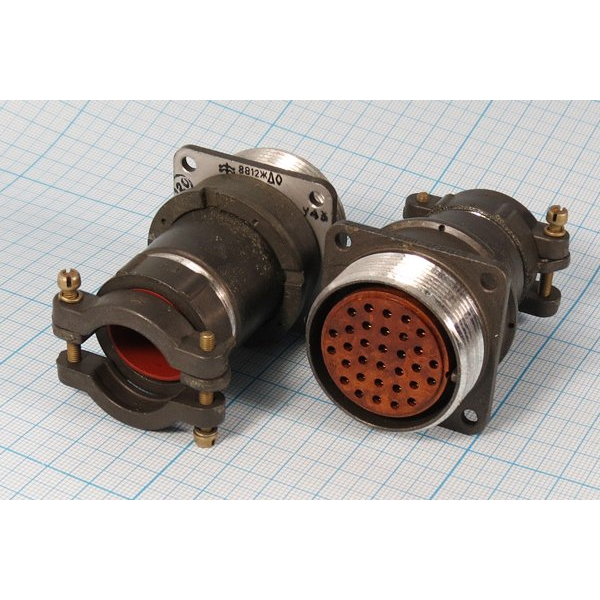

Таким образом, 2РМД33БПН32ГВ1 — это фланцевая розетка с 32 гнездовыми контактами, покрытыми серебром, предназначенная для присоединения неэкранированного кабеля через прямой патрубок.

Электрические и эксплуатационные характеристики

Разъём рассчитан на максимальную токовую нагрузку до 7 ампер на один контакт и суммарно до 140 ампер на весь разъём. Рабочее напряжение достигает 560 вольт. Испытательное напряжение составляет 1850 вольт, что определяет запас электрической прочности изоляции.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Относительная влажность воздуха при эксплуатации допускается до 98 процентов при температуре плюс 25 градусов Цельсия. Совокупность этих параметров обеспечивает всеклиматическое исполнение и позволяет использовать разъём в том числе в условиях тропического климата.

Механическая стойкость соединения подтверждается ресурсом до 500 циклов сочленения и расчленения. Монтаж разъёма выполняется пайкой, также предусмотрен объёмный монтаж.

Применение и особенности конструкции

Изделие применяется в аппаратуре для соединения электрических цепей, где требуется высокая механическая прочность и устойчивость к вибрационным нагрузкам, включая условия тропического климата. Фланцевый корпус позволяет жёстко закрепить розетку на панели, а прямой патрубок обеспечивает ввод неэкранированного кабеля без дополнительных переходных элементов.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Гнездовой (розеточный) тип контакта в сочетании с 32 контактами делает разъём пригодным для передачи как силовых, так и сигнальных цепей в составе комплексной аппаратуры.

Все перечисленные параметры — токовая нагрузка, рабочее и испытательное напряжение, температурный диапазон, влажность, ресурс сочленений, вид приёмки — являются подтверждёнными характеристиками данной модели. Разъём 2РМД33БПН32ГВ1 Элекон «5» представляет собой серийное изделие с нормированными параметрами, предназначенное для ответственных применений в радиоэлектронной и радиотехнической аппаратуре.
