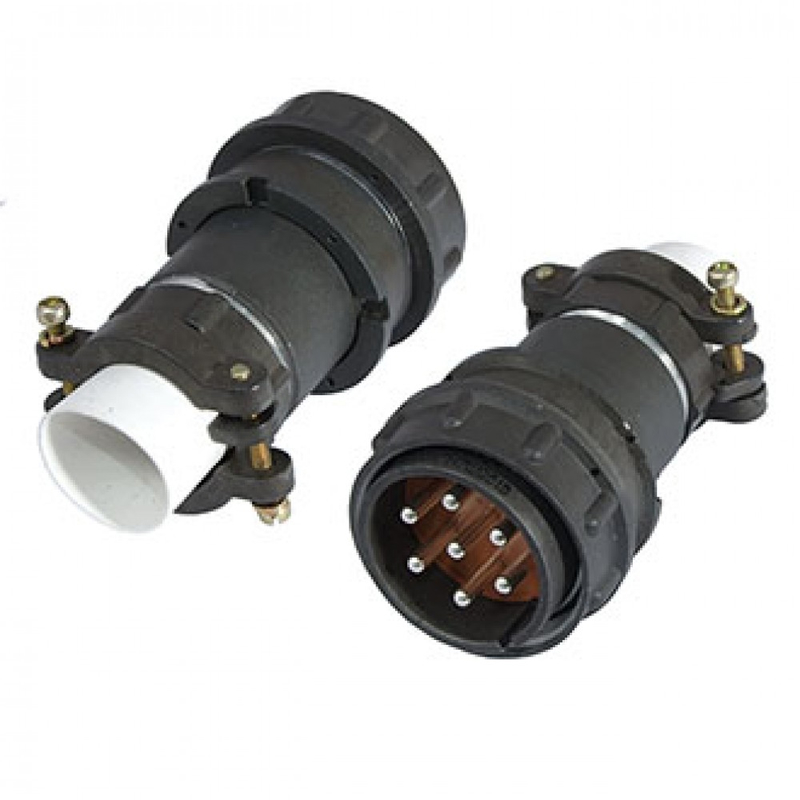

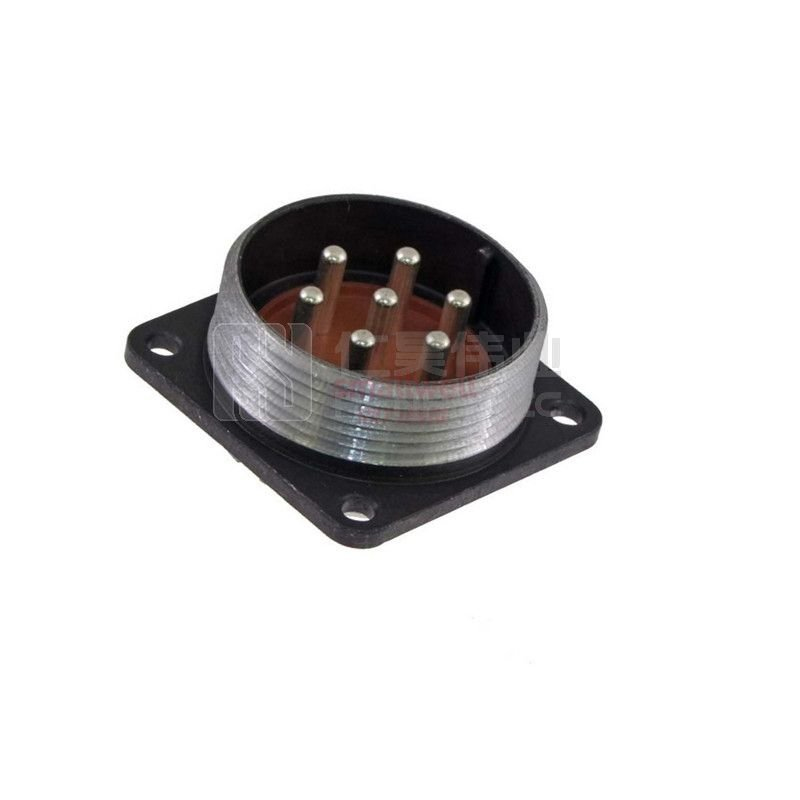

Назначение разъёма 2РМД33БПЭ7Ш9В1

2РМД33БПЭ7Ш9В1 — это цилиндрический низкочастотный негерметичный разъём, выполненный в виде блочной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное соединение при повышенных требованиях к виброустойчивости, ударным нагрузкам и климатической стойкости.

Конструкция относится к серии 2РМД и рассчитана на внутренний монтаж в радиоэлектронной аппаратуре. Допускается использование как экранированных, так и неэкранированных кабелей, что делает разъём универсальным решением для приборных и блочных соединений.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД33БПЭ7Ш9В1 содержит полную информацию об исполнении изделия. Каждый элемент обозначения указывает на конкретную конструктивную или эксплуатационную характеристику.

• 2РМД — тип цилиндрического низкочастотного разъёма серии 2РМД.
• 33 — условный размер корпуса, равный 33 миллиметрам.
• Б — блочный приборный корпус, предназначенный для установки на аппаратуре.
• П — прямой патрубок для подключения кабеля.
• Э — экранированное исполнение, снижающее влияние помех.
• 7 — количество контактов, равное семи.
• Ш9 — приёмка по категории «7Ш9».
• В1 — всеклиматическое исполнение.

Контакты имеют диаметр 1 миллиметр. Покрытие контактов выполнено из золота или серебра, что обеспечивает стабильное переходное сопротивление и защиту от коррозии. Монтаж объёмный, выполняется пайкой. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется полная изоляция от внешней среды.

Технические характеристики

Электрические параметры разъёма 2РМД33БПЭ7Ш9В1 обеспечивают работу в цепях с высокими токами и напряжениями. Максимальное рабочее напряжение составляет 560 вольт, в некоторых вариантах исполнения — до 700 вольт. Ток на один контакт достигает 32 ампер, а общий ток на разъём — до 128 ампер.

Сопротивление изоляции составляет не менее 5000 мегаом, что гарантирует минимальные утечки. Ёмкость между контактами не превышает 6 пикофарад, что важно для низкочастотных сигнальных цепей. Такие параметры позволяют использовать разъём в ответственных цепях питания и управления.

Условия эксплуатации

Разъём рассчитан на эксплуатацию в широком диапазоне климатических и механических воздействий. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 40 градусов Цельсия. Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени паскаля до 50,6 умноженное на 10 в четвёртой степени паскаля.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате. Механические удары — до 5000 метров на секунду в квадрате. Количество сочленений и расчленений — до 500 циклов, наработка — не менее 5000 часов.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 подтверждает пригодность для работы в умеренном и холодном климате при размещении под навесом или внутри помещений.

Применение

Разъём 2РМД33БПЭ7Ш9В1 применяется для внутреннего монтажа в радиоэлектронной аппаратуре. Он востребован в приборах, блоках и устройствах, где требуется быстрое и надёжное соединение кабельных линий с шасси или печатными узлами. Экранированное исполнение позволяет использовать его в цепях, чувствительных к электромагнитным помехам.

Благодаря всеклиматическому исполнению и высокой механической стойкости разъём подходит для аппаратуры, работающей в жестких условиях: на подвижных объектах, в промышленных установках и в системах, подверженных вибрации и ударам. Монтаж пайкой обеспечивает надёжный электрический контакт и долговечность соединения.
