Назначение соединителя

2РМД33БПЭ7Ш9В1 — цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа радиоэлектронной аппаратуры и обеспечивает электрическое соединение цепей при помощи экранированных или неэкранированных кабелей. Конструкция рассчитана на эксплуатацию в составе приборных и блочных узлов, где требуется компактное разъёмное соединение с повышенными токовыми нагрузками.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД33БПЭ7Ш9В1 построена по системе условных обозначений, в которой каждая позиция отражает конкретную конструктивную характеристику изделия. Ниже приведена расшифровка входящих в обозначение элементов.

• Тип соединителя: 2РМД — цилиндрический низкочастотный негерметичный.
• Условный размер корпуса: 33.
• Вид корпуса: Б — блочный, то есть приборный.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Э — для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: Ш — вилка.
• Обозначение сочетания контактов: 9 — все контакты диаметром 3 мм.
• Покрытие контактов: В — серебро.
• Теплостойкость: 1 — до плюс 100 градусов Цельсия.

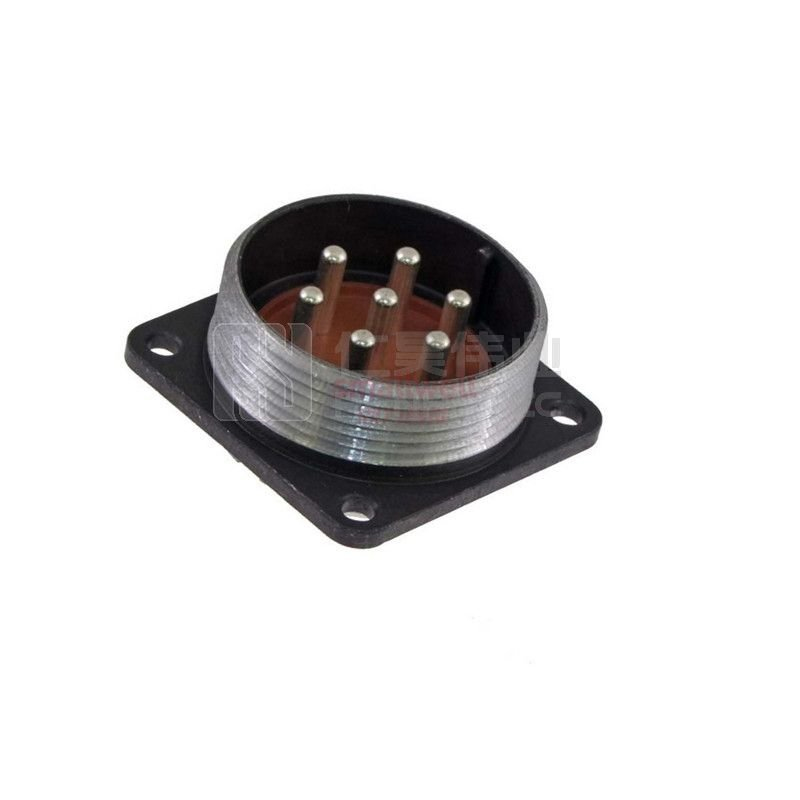

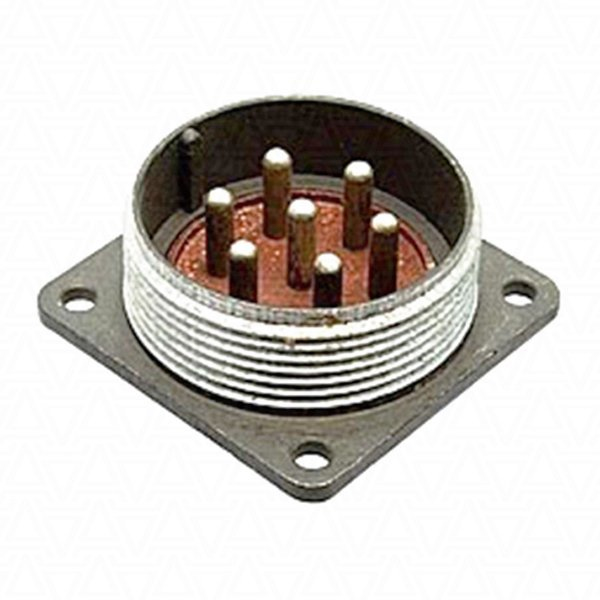

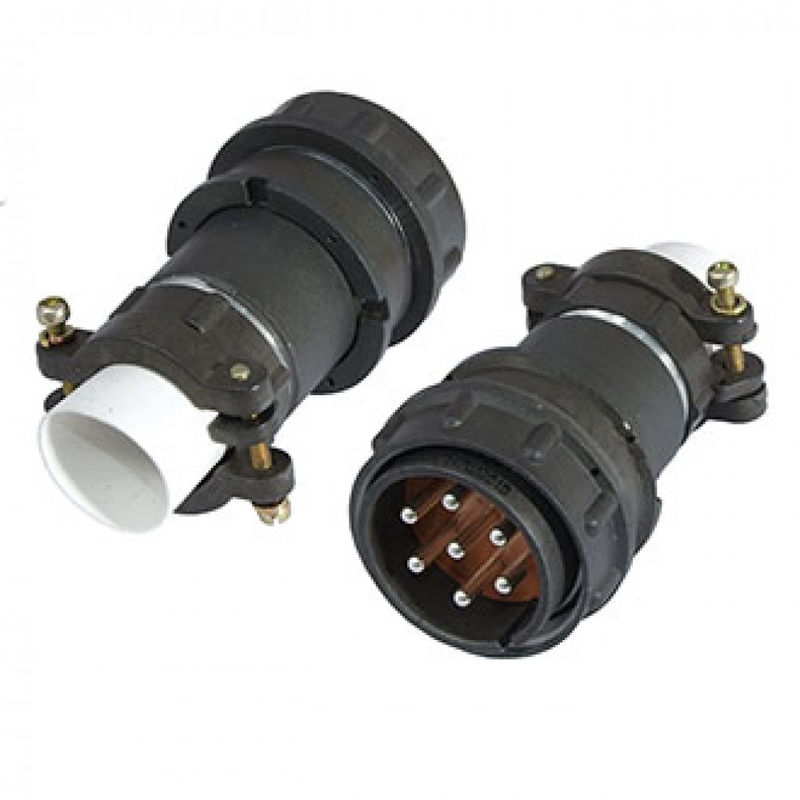

Таким образом, данное изделие представляет собой блочную вилку с прямым патрубком и гайкой для экранированного кабеля, оснащённую семью контактами одинакового диаметра с серебряным покрытием.

Технические характеристики

Соединитель 2РМД33БПЭ7Ш9В1 обеспечивает передачу электрической энергии и сигналов в пределах указанных значений токовой нагрузки и напряжения. Контактная система с серебряным покрытием рассчитана на длительную эксплуатацию с сохранением стабильных параметров перехода.

• Максимальная токовая нагрузка: до 32 А на одиночный контакт и до 128 А на весь соединитель.
• Максимальное рабочее напряжение: до 560 В, в отдельных источниках указано до 700 В в зависимости от конкретных условий эксплуатации.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: от 15 до 25 лет в зависимости от условий хранения.

Условия эксплуатации

Изделие предназначено для работы в жёстких климатических условиях, характерных для бортовой и наземной радиоэлектронной аппаратуры. Устойчивость к перепадам температуры, повышенной влажности и изменениям атмосферного давления позволяет применять соединитель в составе ответственных устройств.

• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Атмосферное давление: от 133,32 на 10 в минус 12 степени Па до 506 кПа.

Применение

Соединители 2РМД33БПЭ7Ш9В1 используются для внутреннего монтажа в радиоэлектронной аппаратуре. Благодаря негерметичному исполнению они подходят для установки внутри блоков, стоек и приборных корпусов, где отсутствует прямое воздействие агрессивных сред и воды. Возможность подключения как экранированных, так и неэкранированных кабелей делает изделие универсальным решением для организации разъёмного соединения силовых и сигнальных цепей. Блочный корпус упрощает крепление вилки на панели прибора, а прямой патрубок с гайкой для экранированного кабеля обеспечивает механическую фиксацию и экранирующее подключение оплётки кабеля.

Применение соединителя оправдано в тех случаях, когда требуется передача токов до 32 А на контакт при рабочем напряжении до 560 В, а также многократное сочленение и расчленение в процессе эксплуатации и обслуживания аппаратуры. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического соединения на протяжении всего срока службы изделия.
