Назначение соединителя 2РМД33БПЭ7Ш9А1

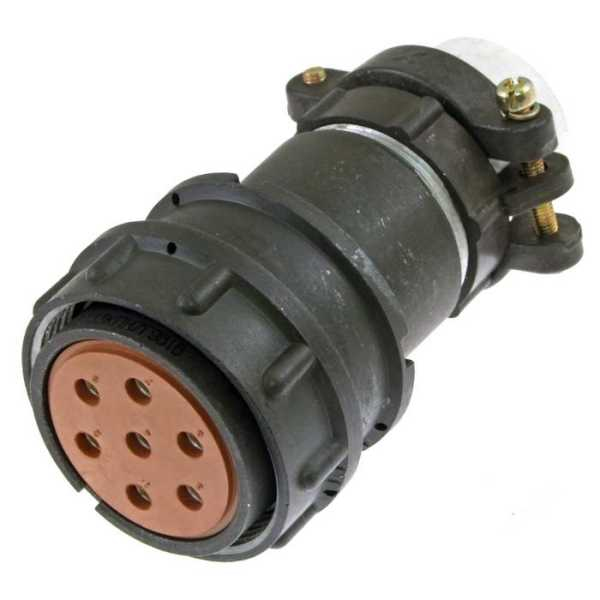

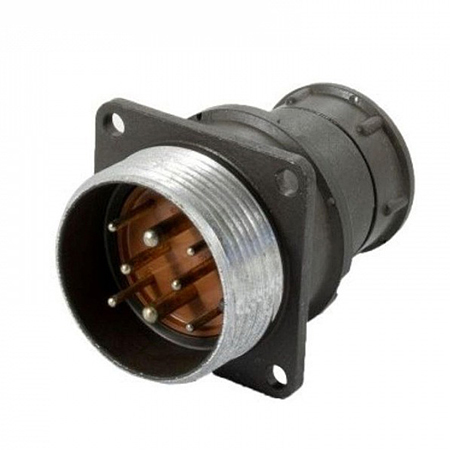

Соединитель 2РМД33БПЭ7Ш9А1 представляет собой вилку блочную (приборную) с прямым патрубком и гайкой для экранированного кабеля. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация цепей и стойкость к климатическим и механическим воздействиям.

Соединитель относится к негерметичным низкочастотным соединителям серии 2РМД. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Конструкция предусматривает резьбовое сочленение с ответной частью и одношпоночную поляризацию корпусов, что исключает неправильную стыковку. Патрубок прямого типа оснащён гайкой для экранированного кабеля, что позволяет организовать экранированный ввод и защитить цепи от внешних помех.

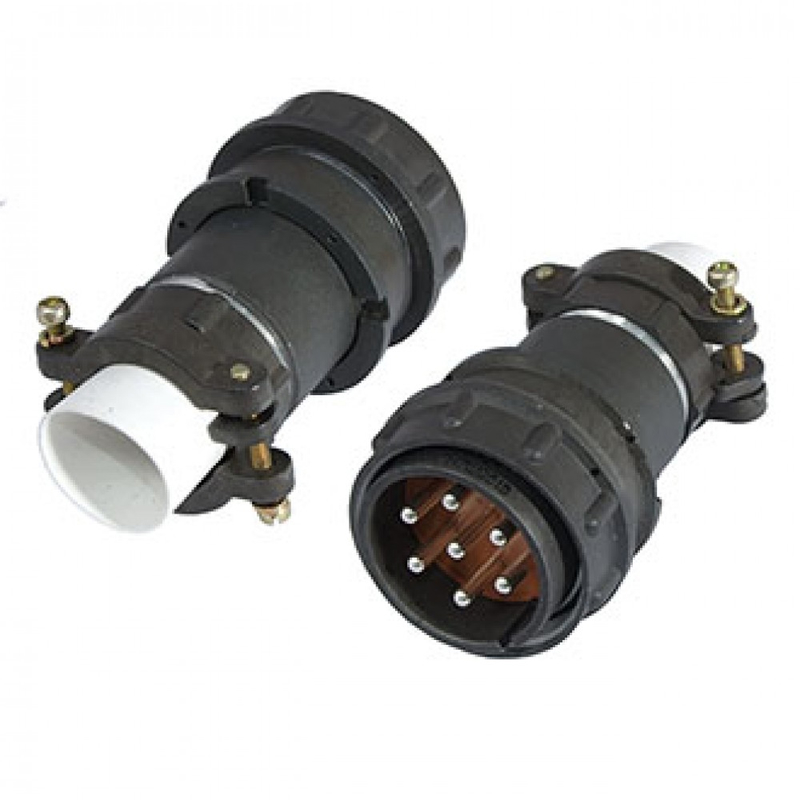

Конструктивные особенности

• Условный размер корпуса — 33.
• Вид корпуса — блочный (приборный).
• Вид патрубка — прямой.
• Вид гайки патрубка — для экранированного кабеля.
• Часть соединителя — вилка.
• Количество контактов — 7.
• Покрытие контактов — золото.
• Тип соединителя — негерметичный, низкочастотный.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Обозначение сочетания контактов явно не указано, но обычно обозначение «9» означает все контакты диаметром 3 мм. Соединители 2РМД выпускаются в различных конструктивных исполнениях и типономиналах, всего существует 718 типоконструкций, что позволяет подобрать подходящий вариант для конкретного узла или блока аппаратуры.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие рабочие возможности соединителя 2РМД33БПЭ7Ш9А1 при эксплуатации в составе радиоэлектронной аппаратуры.

• Максимальное рабочее напряжение — 560 В.
• Максимальная токовая нагрузка на одиночный контакт — зависит от диаметра контакта, обычно для контактов диаметром 3 мм составляет до 32 А.
• Сопротивление контактов — не более 0,8 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Усилие расчленения — не более 127,7 Н.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — до 500 раз.
• Гарантийный срок хранения — 15 лет.
• Теплостойкость — до 100 градусов Цельсия.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Соединитель выдерживает различные климатические воздействия, включая вибрации и удары. Совокупность этих параметров делает его пригодным для эксплуатации в составе ответственных узлов, где важны стабильность переходного сопротивления, стойкость изоляции и механическая прочность соединения.

Применение

Соединитель 2РМД33БПЭ7Ш9А1 применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Благодаря блочному (приборному) исполнению вилка устанавливается непосредственно на корпусе прибора или блока, а прямой патрубок с гайкой для экранированного кабеля обеспечивает удобный монтаж кабельной части с сохранением экранирования.

Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация корпусов предотвращает ошибки при подключении. Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность работы при многократных сочленениях и расчленениях. Климатическое исполнение УХЛ2.1 и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать соединитель в аппаратуре, эксплуатируемой в различных условиях, включая воздействие вибраций и ударов.

Ресурс изделия составляет до 500 сочленений-расчленений и минимальную наработку 1000 часов, а гарантийный срок хранения достигает 15 лет. Это делает соединитель 2РМД33БПЭ7Ш9А1 подходящим решением для комплектования радиоэлектронной аппаратуры, требующей надёжной электрической стыковки, стабильных характеристик контактной группы и стойкости к внешним воздействиям.
