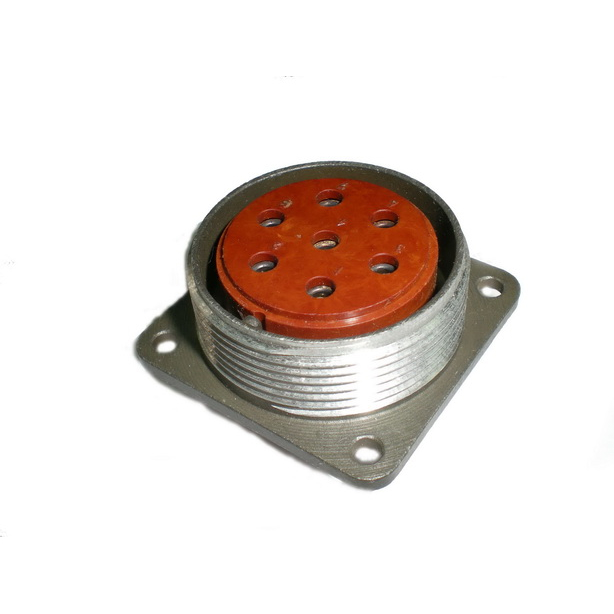

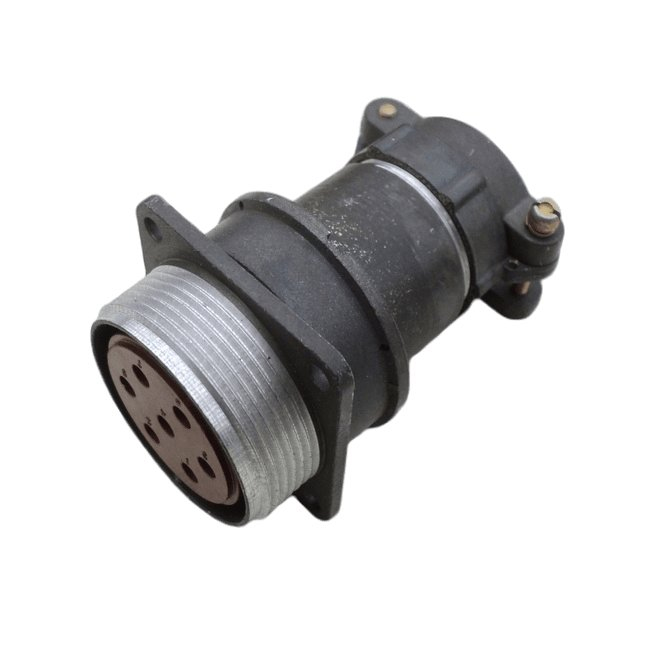

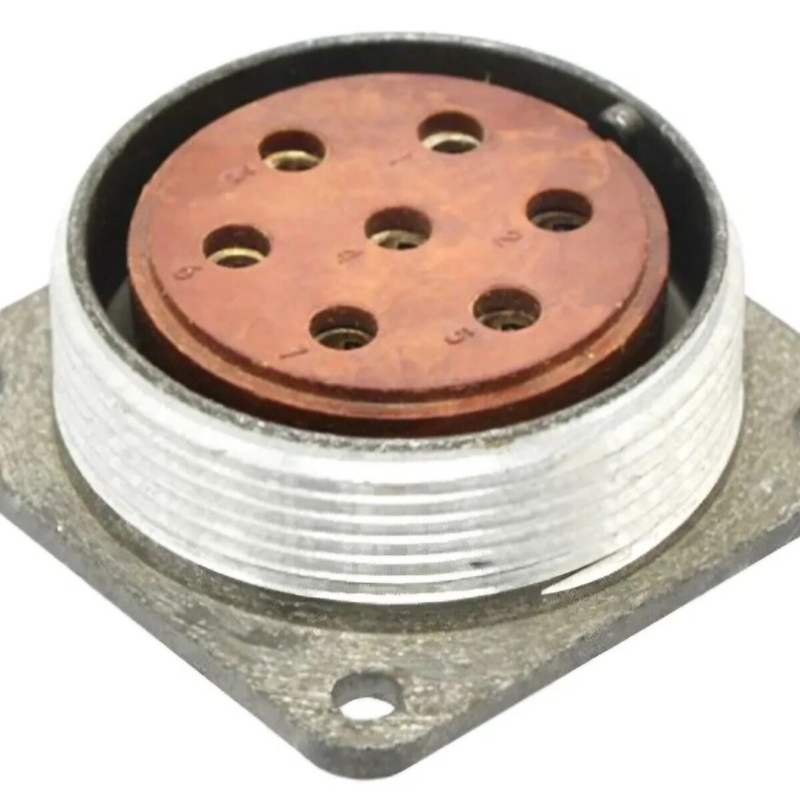

Назначение соединителя 2РМД33БПЭ7Г9В1В

Соединитель 2РМД33БПЭ7Г9В1В относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие применяется для электрического соединения цепей внутри блоков, узлов и приборов, где требуется передача сигнала и питающего напряжения при умеренных требованиях к герметичности.

Конструктивно соединитель состоит из двух частей — розетки и вилки, которые сочленяются между собой посредством резьбового соединения. Такое исполнение обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам, характерным для работы аппаратуры в составе подвижных и стационарных объектов.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры изделия, соответствующие маркировке 2РМД33БПЭ7Г9В1В и данным каталога. Все значения указаны в соответствии с обозначением позиции.

• Тип соединителя: негерметичный, низкочастотный.
• Условный размер корпуса: 33 миллиметра.
• Вид корпуса: блочный, приборный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: розетка, обозначение «Г».
• Обозначение сочетания контактов: 9.
• Покрытие контактов: серебро, обозначение «В».
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 вольт.
• Максимальная рабочая частота: до 3 мегагерц.
• Токовая нагрузка на одиночный контакт: до 32 ампер.
• Максимальная суммарная токовая нагрузка: до 128 ампер.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Способ монтажа проводов: пайка.

Сочетание перечисленных параметров делает соединитель пригодным для коммутации как слаботочных сигнальных цепей, так и цепей с повышенной токовой нагрузкой. Серебряное покрытие контактов способствует снижению переходного сопротивления и стабильности электрического контакта при длительной эксплуатации.

Область применения

Соединители серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря блочному (приборному) исполнению корпуса изделие удобно для установки непосредственно на шасси, панели или стенке прибора, а прямой патрубок с гайкой для экранированного кабеля позволяет организовать ввод кабеля с сохранением экранирующей оплётки.

Розетка с обозначением «Г» в составе данного артикула предназначена для работы в паре с ответной вилкой соответствующего типоразмера серии 2РМД. Одношпоночная поляризация корпусов исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей при монтаже.

Изделие подходит для эксплуатации в составе аппаратуры, работающей с экранированными или неэкранированными кабелями, при условии соблюдения ограничений по напряжению, току, частоте и температуре, указанных выше. Монтаж проводов выполняется пайкой, что требует применения соответствующего паяльного оборудования и соблюдения технологических режимов, принятых для радиоэлектронных изделий.

Краткое резюме

2РМД33БПЭ7Г9В1В — цилиндрический низкочастотный негерметичный соединитель серии 2РМД с семью контактами, блочным корпусом условного размера 33 миллиметра, прямым патрубком под экранированный кабель и серебряным покрытием контактов. Резьбовое сочленение, одношпоночная поляризация и пайка проводов определяют способ его установки и подключения. Изделие рассчитано на рабочее напряжение до 700 вольт, частоту до 3 мегагерц, ток до 32 ампер на контакт и суммарную нагрузку до 128 ампер при теплостойкости до 100 градусов Цельсия.
