Назначение соединителя 2РМД33БПЭ32ШВ1В «5»

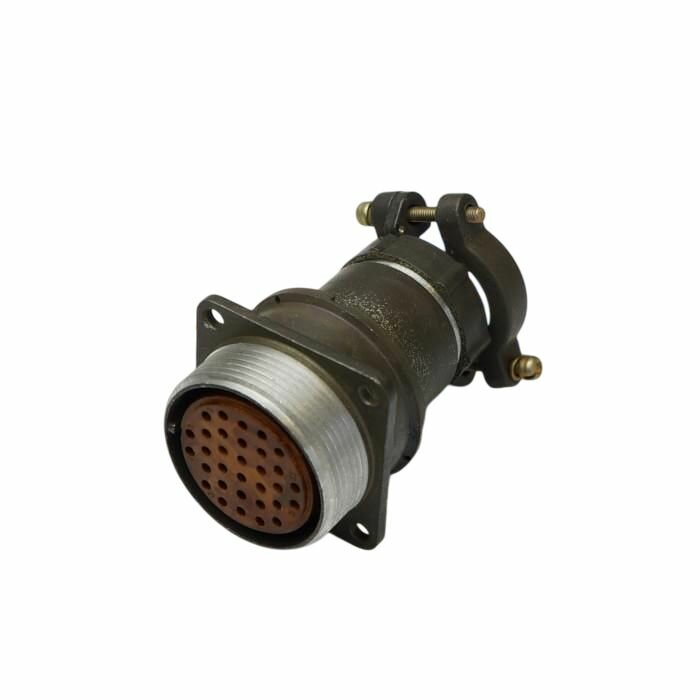

2РМД33БПЭ32ШВ1В «5» — электрический цилиндрический низкочастотный негерметичный соединитель общего назначения. Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РМД и применяется там, где требуется надёжная коммутация цепей постоянного и переменного тока при повышенных требованиях к устойчивости к внешним условиям.

Индекс «5» в обозначении соответствует приёмке «5» — это подтверждённая особенность данной конкретной позиции каталога с артикулом 1877. Такой соединитель востребован в промышленном оборудовании, приборах и системах, где важны стабильность контакта и длительный срок службы.

Конструктивные особенности и подтверждённые характеристики

Соединитель имеет блочный корпус (БПЭ) с диаметром монтажного отверстия 33 мм. В изделии предусмотрено 32 контакта диаметром 1 мм. Контакты извлекаемые, их монтаж выполняется обжимкой. Сочленение резьбовое, что обеспечивает механическую фиксацию и предсказуемое усилие соединения.

Климатическое исполнение В означает, что изделие рассчитано на применение в условиях умеренного климата. Покрытие контактов — серебро или золото. Ниже приведены основные технические данные, подтверждённые для данной серии и исполнения.

• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на контакт: от 6 до 50 А в зависимости от условий эксплуатации.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений и расчленений: не менее 500 циклов.
• Наработка: не менее 5000 часов.
• Сопротивление изоляции: не менее 1000 МОм.
• Срок сохраняемости: 25 лет.

Применение и условия эксплуатации

2РМД33БПЭ32ШВ1В «5» используется как вилка. Основное применение — соединение цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры, а также в промышленном оборудовании. Резьбовое сочленение и блочный корпус упрощают монтаж и обслуживание: при необходимости контакты можно извлечь и заменить, что особенно важно в условиях регламентного обслуживания.

Соединитель устойчив к тропическим условиям, что расширяет географию его применения и позволяет использовать его в аппаратуре, работающей при повышенной влажности и в тёплом климате. Негерметичное исполнение означает, что изделие не предназначено для работы при прямом воздействии воды или в условиях, требующих полной герметизации. Это следует учитывать при выборе места установки.

Благодаря широкому диапазону рабочих температур и высокой нагрузочной способности контактов, соединитель подходит для ответственных узлов, где требуется передача значительных токов. Совместимость с монтажом обжимкой позволяет применять стандартный инструмент и получать надёжное неразъёмное соединение контакта с проводом, а извлекаемость контактов облегчает ремонт и замену отдельных цепей без демонтажа всего разъёма.

Ключевые преимущества

1. Резьбовое сочленение обеспечивает устойчивость к вибрациям и случайным расчленениям.
2. Извлекаемые контакты с монтажом обжимкой упрощают сборку и обслуживание.
3. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной позиции.
4. Серебряное или золотое покрытие контактов снижает переходное сопротивление и повышает надёжность коммутации.
5. Длительный срок сохраняемости — 25 лет — позволяет формировать запас изделий для долгосрочных проектов.

Указания по подбору и монтажу

При подборе соединителя следует учитывать диаметр монтажного отверстия 33 мм и наличие 32 контактов диаметром 1 мм. Для монтажа требуется инструмент для обжимки контактов, соответствующий их типу и сечению провода. Необходимо соблюдать предельные значения рабочего напряжения и токовой нагрузки на контакт, а также учитывать температурный диапазон от минус 60 до плюс 100 градусов Цельсия.

Поскольку изделие негерметичное, при эксплуатации в условиях повышенной влажности или возможного попадания воды следует предусмотреть дополнительные меры защиты на уровне аппаратуры. Для цепей с большими токами важно распределять нагрузку по контактам и контролировать нагрев в месте соединения. Соблюдение этих условий обеспечивает заявленные ресурсные показатели: не менее 500 сочленений и расчленений и наработку не менее 5000 часов.

Области применения

• Радиоэлектронная и радиотехническая аппаратура.
• Промышленное оборудование с длинными электрическими цепями.
• Приборы, эксплуатируемые в умеренном и тропическом климате.
• Системы, требующие соединения цепей постоянного и переменного тока.

Заключение

2РМД33БПЭ32ШВ1В «5» (артикул 1877, категория 2РМД) — это цилиндрический низкочастотный негерметичный соединитель общего назначения с блочным корпусом, 32 обжимными извлекаемыми контактами диаметром 1 мм и резьбовым сочленением. Подтверждённые параметры: рабочее напряжение до 560 В, ток на контакт от 6 до 50 А, рабочие температуры от минус 60 до плюс 100 градусов Цельсия, сопротивление изоляции не менее 1000 МОм, ресурс не менее 500 циклов сочленения и расчленения, наработка не менее 5000 часов, срок сохраняемости 25 лет, приёмка «5». Изделие предназначено для надёжного соединения электрических цепей в аппаратуре и промышленном оборудовании, в том числе в тропических условиях.
