Назначение соединителя

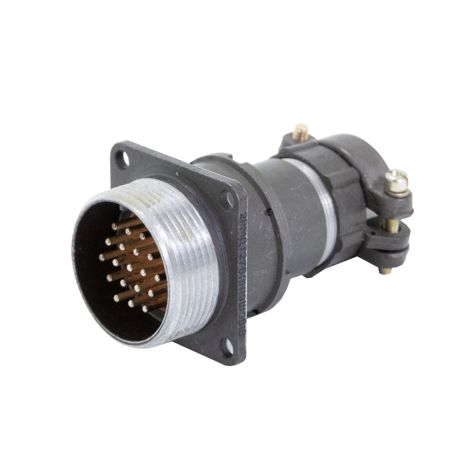

2РМД33БПЭ32Г5В1 — это блочная розетка серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для подключения проводников внутри блоков, стоек, пультов и иной аппаратуры, где требуется компактное и надёжное соединение.

Конструкция розетки включает прямой патрубок, рассчитанный на экранированный кабель. Это позволяет использовать соединитель в цепях, где важна защита от электромагнитных помех и где кабель должен быть механически закреплён и экранирован по всей длине подключения. Тип корпуса — блочный, что упрощает установку в корпусные элементы аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данного исполнения соединителя. Часть значений в различных источниках может отличаться, поэтому приведены оба варианта там, где они встречаются.

• Тип соединителя: 2РМД.
• Условный размер: 33.
• Тип корпуса: блочный.
• Вид патрубка: прямой.
• Тип гайки патрубка: для экранированного кабеля.
• Количество контактов: 32.
• Тип разъёма: розетка.
• Диаметр контактов: 1,5 мм; в отдельных источниках указан как 1 мм.
• Покрытие контактов: серебро.
• Теплостойкость: плюс 100 градусов Цельсия.
• Максимальная токовая нагрузка на одиночный контакт: 6 А.
• Суммарная токовая нагрузка на соединитель: 160 А.
• Максимальное рабочее напряжение: 560 В.
• Максимальное испытательное напряжение в нормальных условиях: 1850 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм; в отдельных источниках указано не менее 1000 МОм.
• Усилие расчленения: не более 294,3 Н.
• Минимальная наработка: 5000 часов; в отдельных источниках указано не менее 1000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет; в отдельных источниках указано 25 лет.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 — умеренный и холодный климат.
• Вибрационная стойкость: синусоидальная вибрация с ускорением до 490 метров на секунду в квадрате.
• Ударная стойкость: одиночный удар до 5000 метров на секунду в квадрате, многократный удар до 1000 метров на секунду в квадрате.

Применение и условия эксплуатации

Благодаря блочному исполнению и прямому патрубку под экранированный кабель розетка 2РМД33БПЭ32Г5В1 подходит для монтажа внутри приборных блоков, где требуется соединение с числом линий до 32. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, что важно для цепей с повышенными требованиями к надёжности контакта.

Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и устойчиво к вибрационным и ударным нагрузкам с указанными выше ускорениями. Климатическое исполнение УХЛ2.1 допускает применение в условиях умеренного и холодного климата. Совокупность этих свойств позволяет использовать розетку в аппаратуре, работающей в жёстких внешних условиях, где предъявляются повышенные требования к стойкости к воздействию окружающей среды.

Коммутационный ресурс соединителя составляет 500 циклов сочленения-расчленения, что определяет его применение в качестве разъёмного соединения, рассчитанного на периодическое подключение и отключение. При этом максимальная токовая нагрузка на одиночный контакт равна 6 А, а суммарная нагрузка на соединитель — 160 А, что позволяет распределять нагрузку по нескольким контактам при групповом подключении цепей.

Ключевые особенности

1. Блочная розетка серии 2РМД с условным размером 33.
2. Прямой патрубок под экранированный кабель с соответствующей гайкой.
3. 32 контакта с серебряным покрытием.
4. Рабочее напряжение до 560 В и испытательное до 1850 В.
5. Стойкость к вибрации и ударам в указанных пределах.
6. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.

Таким образом, 2РМД33БПЭ32Г5В1 представляет собой надёжный соединитель для внутреннего объёмного монтажа, рассчитанный на работу в составе ответственной аппаратуры с экранированными кабельными линиями.
