Назначение соединителя

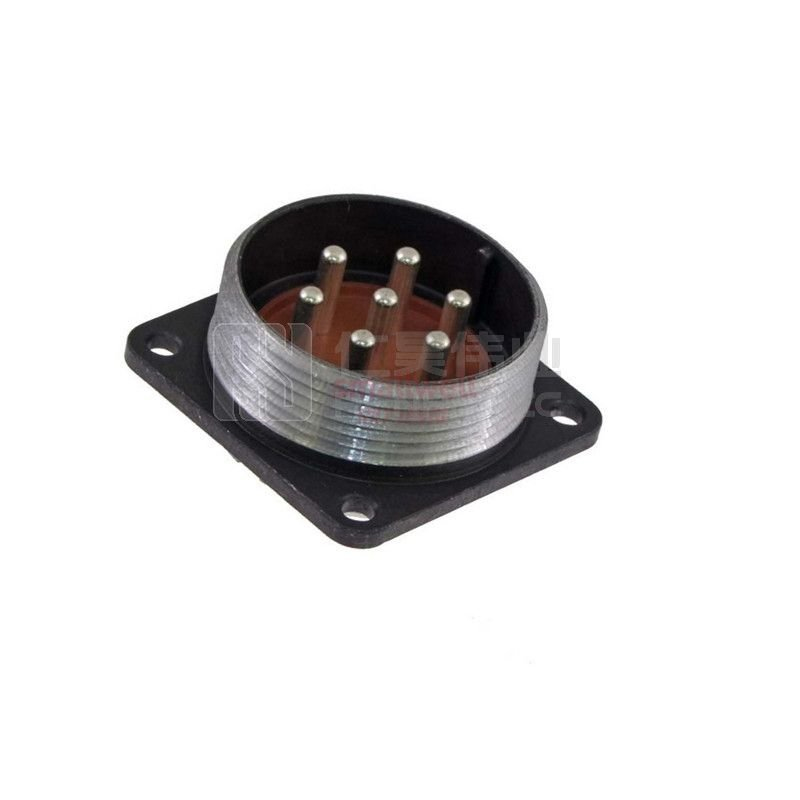

2РМД33Б7Ш9В1 — это блочная цилиндрическая вилка из серии 2РМД, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре и приборах. Изделие относится к категории 2РМД, артикул — 1866. Разъём применяется там, где требуется надёжная коммутация силовых и информационных цепей с относительно высоким током и напряжением при внутреннем объёмном монтаже.

Конструктивно вилка выполнена блочной, то есть приборной, и устанавливается непосредственно на корпус блока, панель или шасси аппаратуры. Для образования полноценного электрического соединения она используется в паре с ответной розеткой серии 2РМД, имеющей аналогичный размер корпуса и количество контактов.

Расшифровка обозначения

Маркировка 2РМД33Б7Ш9В1 построена по стандартной схеме и несёт информацию о ключевых параметрах изделия:

• 2РМД — тип соединителя: цилиндрический, негерметичный;
• 33 — условный размер корпуса, посадочный диаметр около 33 мм;
• Б — вид корпуса: блочный, то есть приборный;
• 7 — количество контактов;
• Ш — исполнение вилки;
• 9 — все контакты диаметром 3 мм;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия.

Такая расшифровка позволяет подобрать совместимую ответную часть и оценить пригодность разъёма для конкретных условий эксплуатации ещё до его установки в изделие.

Основные электрические характеристики

Разъём рассчитан на рабочее напряжение до 560 В постоянного и переменного тока частотой до 3 МГц. Токовая нагрузка на один контакт диаметром 3 мм достигает 32 А, а общая нагрузка на семиконтактный разъём — до 128 А.

Сопротивление изоляции обычно составляет не менее 1000–5000 МОм в зависимости от конкретного исполнения и производителя. Совокупность этих параметров делает вилку пригодной для коммутации цепей, где одновременно присутствуют силовые и информационные сигналы.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в умеренном и холодном климате по исполнению УХЛ2.1 с диапазоном рабочих температур примерно от минус 60 до плюс 100 градусов Цельсия. Количество циклов сопряжения и расчленения — не менее 500. Минимальная наработка составляет порядка 1000–5000 часов, срок сохраняемости — до 15–25 лет.

Подобные показатели подтверждают, что соединитель ориентирован на длительную эксплуатацию в составе стационарной и подвижной аппаратуры без частой перестыковки.

Применение

2РМД33Б7Ш9В1 применяют для внутреннего объёмного монтажа в приборах и станциях, где требуется надёжное соединение силовых и информационных цепей с относительно высоким током и напряжением. Блочное исполнение корпуса удобно для крепления на панелях и шасси, а семь контактов диаметром 3 мм с серебряным покрытием обеспечивают стабильный контакт при значительных токах.

Разъём обычно используется в паре с соответствующей розеткой 2РМД с аналогичным размером корпуса и количеством контактов. При подборе ответной части следует учитывать условный размер корпуса 33, число контактов 7 и их диаметр 3 мм, чтобы обеспечить полную совместимость и надёжную работу узла в целом.
