2РМД33Б7Ш9В1: надежный цилиндрический разъем для силовых и сигнальных цепей

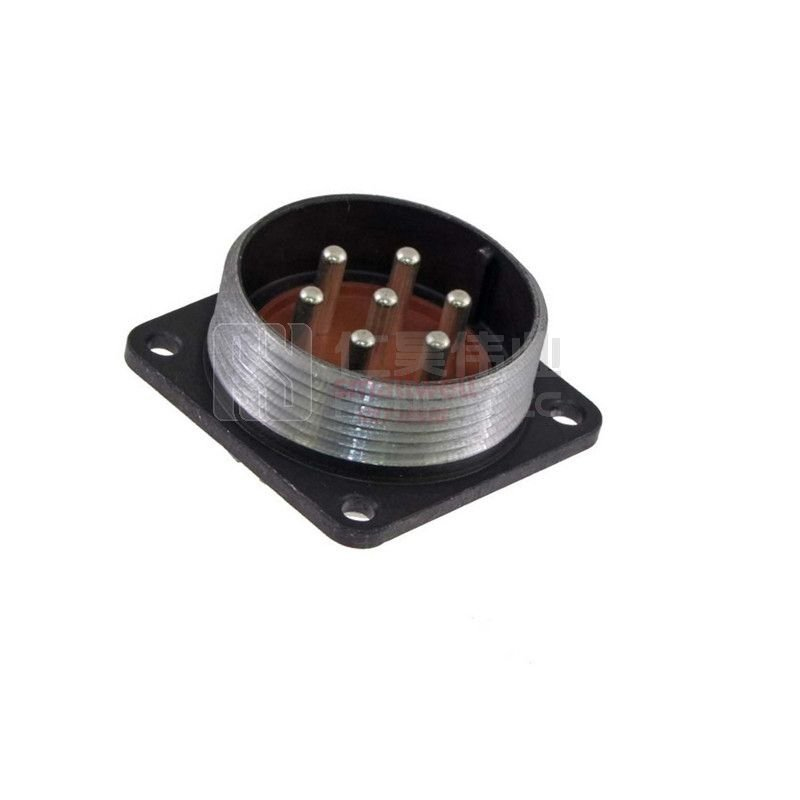

2РМД33Б7Ш9В1 — приборная блочная вилка из серии цилиндрических низкочастотных соединителей 2РМД. Разъем рассчитан на создание разъемных соединений в электрических цепях постоянного и переменного тока, включая оборудование с повышенными требованиями к механической прочности, виброустойчивости и стабильности контактного соединения.

Конструкция 2РМД33Б7Ш9В1 предусматривает монтаж на приборной панели или корпусе устройства. Такое исполнение удобно для коммутации внутренних жгутов, кабелей управления, питания и силовых линий в промышленной аппаратуре, измерительных комплексах, системах автоматики и специальной технике.

Основные характеристики

Разъем относится к 33-му габариту и содержит 7 контактов диаметром 3 мм. Контактная группа рассчитана на сравнительно высокую токовую нагрузку: до 32 А на один контакт и до 128 А суммарно на соединитель. Рабочее напряжение может достигать 560 В в цепях постоянного и переменного тока.

Указанные параметры делают 2РМД33Б7Ш9В1 подходящим для применения не только в слаботочных сигнальных линиях, но и в цепях питания, где важны минимальное переходное сопротивление и надежная передача тока.

Конструктивные особенности

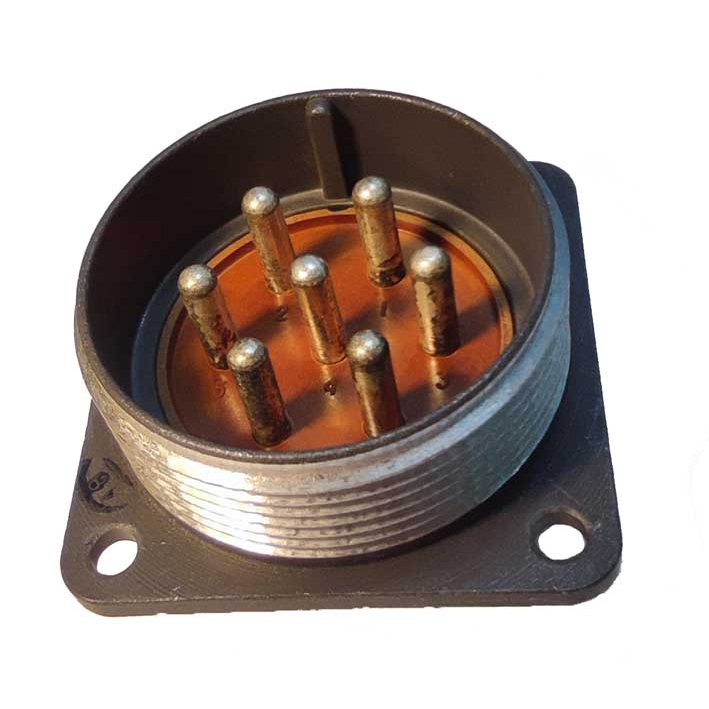

Корпус разъема выполнен в блочном исполнении, поэтому изделие устанавливают в отверстие панели, стенки корпуса либо приборного отсека. Посадочный размер корпуса — 33 мм. Ориентировочные габариты вилки составляют 40 × 40 × 25 мм, а масса не превышает 38,5 г.

Контакты имеют серебряное покрытие, которое способствует снижению сопротивления в зоне соединения и помогает сохранять устойчивые электрические параметры при длительной эксплуатации. Корпус и контактная система рассчитаны на многократное соединение с ответной частью без потери функциональности в пределах установленного ресурса.

Маркировка изделия обычно читается следующим образом:

• 2РМД — серия цилиндрических малогабаритных низкочастотных разъемов;

• 33 — габарит корпуса и посадочный диаметр;

• Б — блочное, приборное исполнение;

• 7 — количество контактов;

• Ш9 — вариант расположения и исполнения контактной части согласно обозначению серии;

• В1 — вариант исполнения, включая параметры покрытия и конструктивной модификации.

Точную совместимость следует проверять по конструкторской документации, схеме расположения контактов и исполнению ответной части конкретной сборки.

Где применяется 2РМД33Б7Ш9В1

Разъем 2РМД33Б7Ш9В1 используют в оборудовании, где нужно обеспечить быстроразъемное, механически устойчивое и электрически надежное подключение нескольких проводников. Наиболее типичные области применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные приборы;

• источники питания и силовые распределительные устройства;

• испытательные стенды;

• телеметрические и коммуникационные комплексы;

• транспортное, энергетическое и производственное оборудование;

• внутренний объемный монтаж электротехнических изделий.

Изделие подходит для работы в цепях постоянного и переменного тока, включая частоты до 3 МГц. Низкая межконтактная емкость — не более 6 пФ — позволяет применять соединитель в ряде цепей управления и передачи сигналов, где важно уменьшить паразитное влияние контактов друг на друга.

Преимущества разъема

Ключевыми достоинствами 2РМД33Б7Ш9В1 являются сочетание семиконтактной компоновки, высокой токовой нагрузки и блочного исполнения. Разъем помогает аккуратно организовать ввод и вывод кабельных линий через корпус оборудования, облегчает обслуживание и замену подключаемых модулей.

Рабочий диапазон температур от −60 до +100 °C, устойчивость к вибрационным воздействиям и значительное сопротивление изоляции позволяют использовать соединитель в условиях, где обычные бытовые разъемы не обеспечивают требуемой надежности.

При подборе ответной части важно сопоставить не только серию и габарит 33, но и тип контактов, схему их расположения, вариант корпуса, способ монтажа и конкретное исполнение по маркировке. Это исключит несовместимость при стыковке и позволит сохранить заявленные электрические характеристики соединения.
