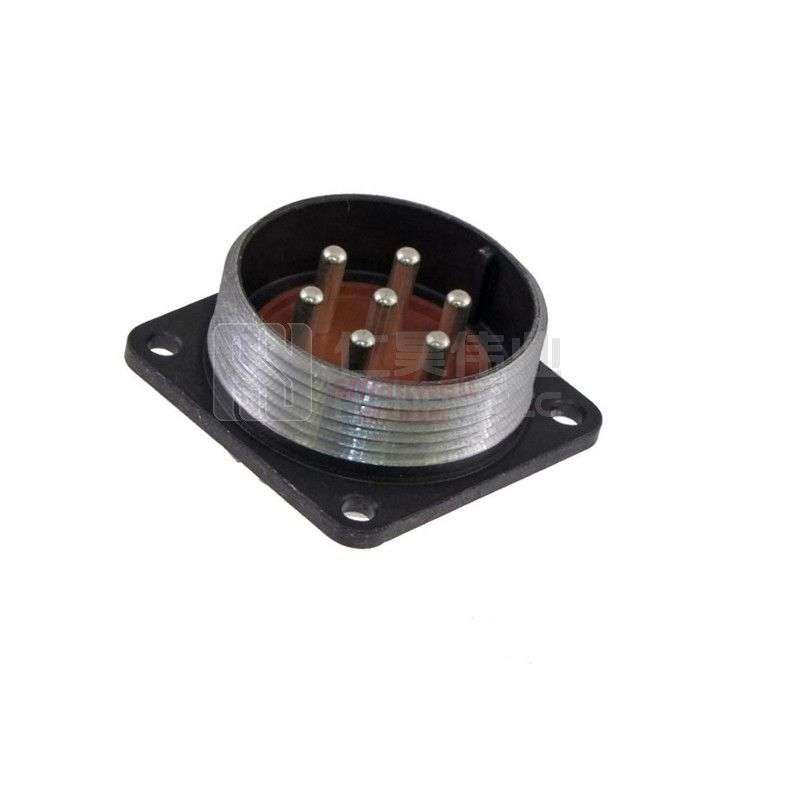

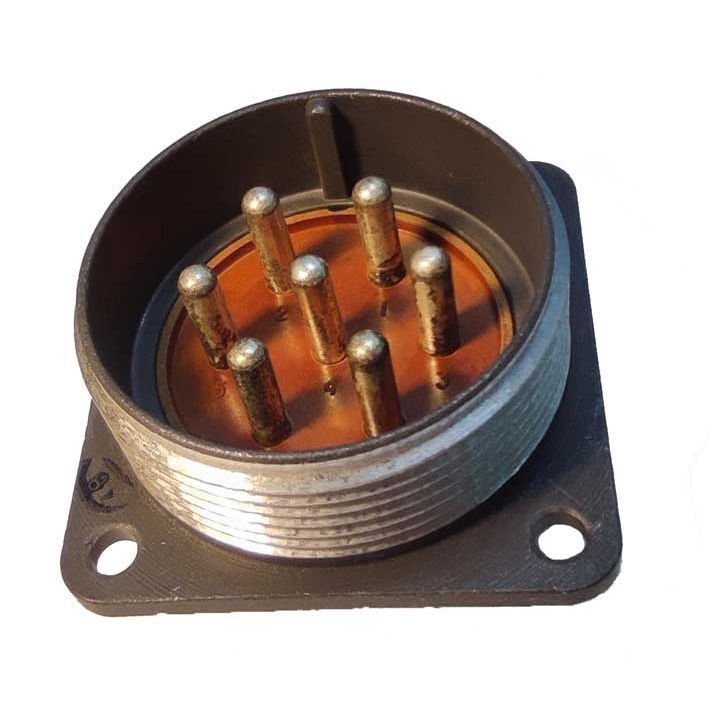

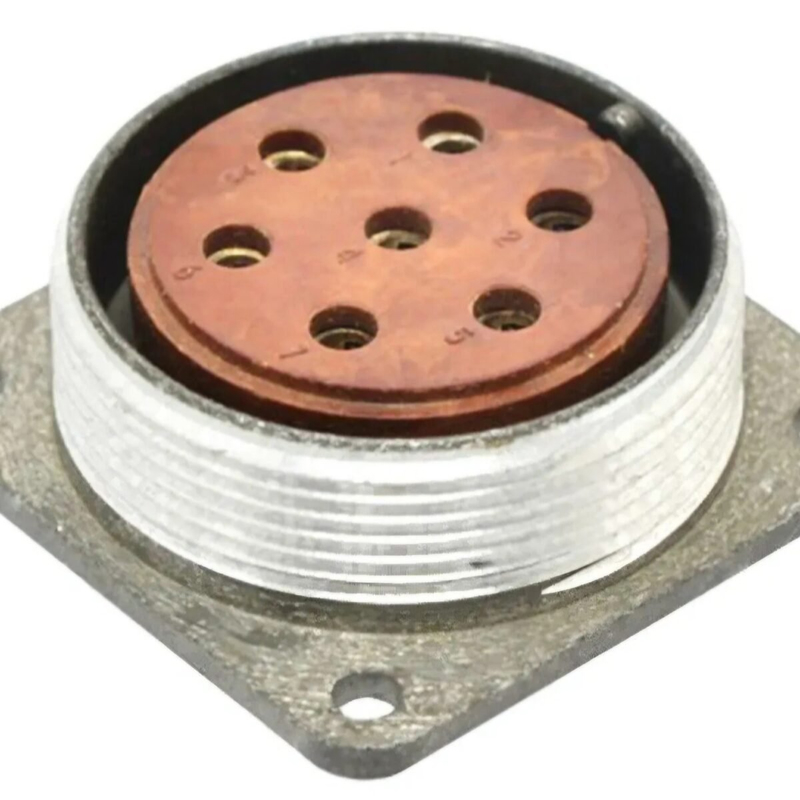

2РМД33Б7Ш9В

Цена:

1400 ₽

Технические характеристики

Разъём 2РМД33Б7Ш9В (часто указывается как 2РМД33Б7Ш9В1) относится к цилиндрическим электрическим соединителям серии 2РМД, предназначенным для промышленной и военной радиоэлектронной аппаратуры.

2РМД – серия цилиндрических, негерметичных соединителей с резьбовым сопряжением.
33 – условный размер корпуса (диаметр, порядка 33 мм).
Б – блочное (приборное) исполнение, предназначенное для монтажа на панели или корпус прибора.
7 – общее количество контактов (7 контактов в одном соединителе).
Ш – тип контактов (штыревые).
9 – сочетание контактов (определённое размещение контактов по гнёздам).
В1 – внутренний монтаж (монтаж контактных выводов внутри корпуса, пайка на кабель или плату).

Тип 2РМД33Б7Ш9В относится к разъёмам с резьбовым сопряжением, рассчитанным на относительно высокие токи и напряжения.

Максимальное рабочее напряжение обычно не превышает 560 В, что позволяет использовать их в силовых и сигнальных цепях.
Ток на один контакт достигает порядка 30–32 А, суммарный ток на весь разъём — до примерно 120–128 А.
Контакты покрыты благородным металлом (в аналогичных сериях 2РМД – серебро или золото), что обеспечивает стабильное сопротивление контактов порядка единиц миллимом.

Разъёмы серии 2РМД относятся к изделиям общего и специального назначения, рассчитанным на жёсткие климатические и механические воздействия.

Рабочий диапазон температур обычно от примерно −60 до +100…+200 °C, в зависимости от конкретной модификации и теплостойкости материалов.
Испытываются на вибрацию, удары и перепады давления, что позволяет применять их в бортовой аппаратуре, промышленных панелях и стационарных системах.

Описание

2РМД33Б7Ш9В1

2РМД33Б7Ш9В1: надежный цилиндрический разъем для силовых и сигнальных цепей

2РМД33Б7Ш9В1 — приборная блочная вилка из серии цилиндрических низкочастотных соединителей 2РМД. Разъем рассчитан на создание разъемных соединений в электрических цепях постоянного и переменного тока, включая оборудование с повышенными требованиями к механической прочности, виброустойчивости и стабильности контактного соединения.

Конструкция 2РМД33Б7Ш9В1 предусматривает монтаж на приборной панели или корпусе устройства. Такое исполнение удобно для коммутации внутренних жгутов, кабелей управления, питания и силовых линий в промышленной аппаратуре, измерительных комплексах, системах автоматики и специальной технике.

Основные характеристики

Разъем относится к 33-му габариту и содержит 7 контактов диаметром 3 мм. Контактная группа рассчитана на сравнительно высокую токовую нагрузку: до 32 А на один контакт и до 128 А суммарно на соединитель. Рабочее напряжение может достигать 560 В в цепях постоянного и переменного тока.

Параметр	Значение
Тип изделия	Приборная блочная вилка
Серия	2РМД
Количество контактов	7
Диаметр контактов	3 мм
Рабочее напряжение	До 560 В
Ток на один контакт	До 32 А
Суммарный ток	До 128 А
Сопротивление контакта	Не более 0,8 мОм
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +100 °C
Ресурс сочленений	До 500 циклов

Указанные параметры делают 2РМД33Б7Ш9В1 подходящим для применения не только в слаботочных сигнальных линиях, но и в цепях питания, где важны минимальное переходное сопротивление и надежная передача тока.

Конструктивные особенности

Корпус разъема выполнен в блочном исполнении, поэтому изделие устанавливают в отверстие панели, стенки корпуса либо приборного отсека. Посадочный размер корпуса — 33 мм. Ориентировочные габариты вилки составляют 40 × 40 × 25 мм, а масса не превышает 38,5 г.

Контакты имеют серебряное покрытие, которое способствует снижению сопротивления в зоне соединения и помогает сохранять устойчивые электрические параметры при длительной эксплуатации. Корпус и контактная система рассчитаны на многократное соединение с ответной частью без потери функциональности в пределах установленного ресурса.

Маркировка изделия обычно читается следующим образом:

2РМД — серия цилиндрических малогабаритных низкочастотных разъемов;
33 — габарит корпуса и посадочный диаметр;
Б — блочное, приборное исполнение;
7 — количество контактов;
Ш9 — вариант расположения и исполнения контактной части согласно обозначению серии;
В1 — вариант исполнения, включая параметры покрытия и конструктивной модификации.

Точную совместимость следует проверять по конструкторской документации, схеме расположения контактов и исполнению ответной части конкретной сборки.

Где применяется 2РМД33Б7Ш9В1

Разъем 2РМД33Б7Ш9В1 используют в оборудовании, где нужно обеспечить быстроразъемное, механически устойчивое и электрически надежное подключение нескольких проводников. Наиболее типичные области применения:

промышленная автоматика и шкафы управления;
контрольно-измерительные приборы;
источники питания и силовые распределительные устройства;
испытательные стенды;
телеметрические и коммуникационные комплексы;
транспортное, энергетическое и производственное оборудование;
внутренний объемный монтаж электротехнических изделий.

Изделие подходит для работы в цепях постоянного и переменного тока, включая частоты до 3 МГц. Низкая межконтактная емкость — не более 6 пФ — позволяет применять соединитель в ряде цепей управления и передачи сигналов, где важно уменьшить паразитное влияние контактов друг на друга.

Преимущества разъема

Ключевыми достоинствами 2РМД33Б7Ш9В1 являются сочетание семиконтактной компоновки, высокой токовой нагрузки и блочного исполнения. Разъем помогает аккуратно организовать ввод и вывод кабельных линий через корпус оборудования, облегчает обслуживание и замену подключаемых модулей.

Рабочий диапазон температур от −60 до +100 °C, устойчивость к вибрационным воздействиям и значительное сопротивление изоляции позволяют использовать соединитель в условиях, где обычные бытовые разъемы не обеспечивают требуемой надежности.

При подборе ответной части важно сопоставить не только серию и габарит 33, но и тип контактов, схему их расположения, вариант корпуса, способ монтажа и конкретное исполнение по маркировке. Это исключит несовместимость при стыковке и позволит сохранить заявленные электрические характеристики соединения.
