Назначение соединителя 2РМД33Б7Г9В1

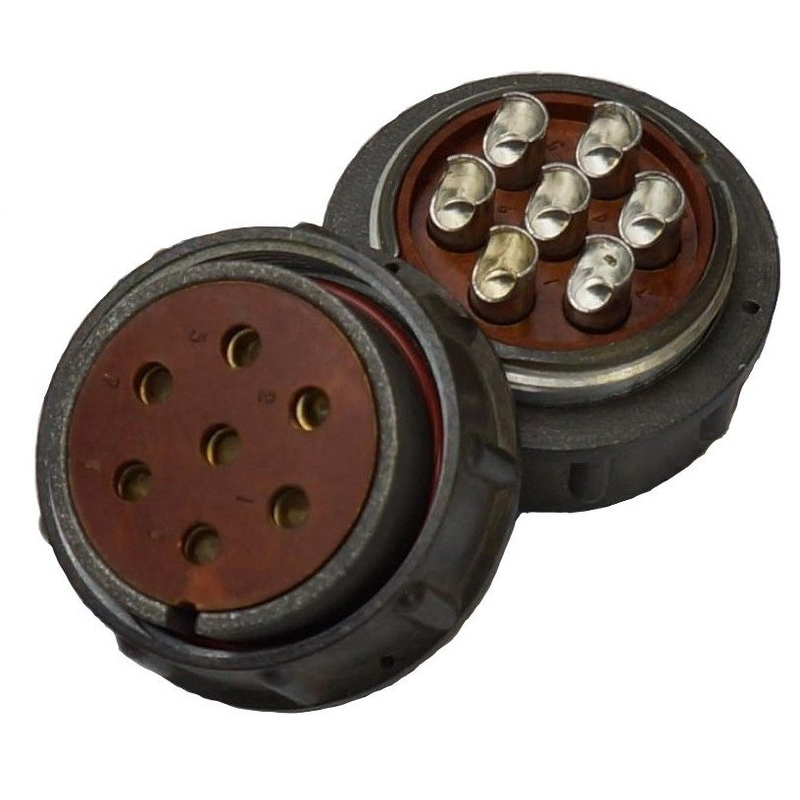

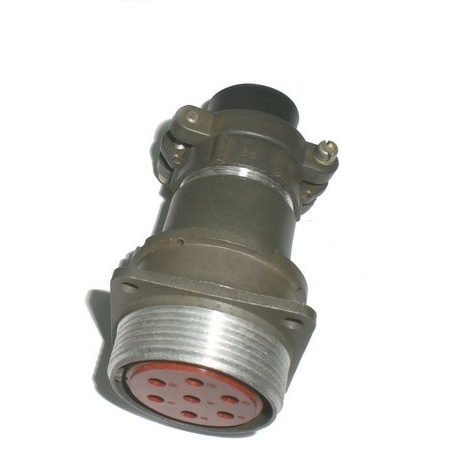

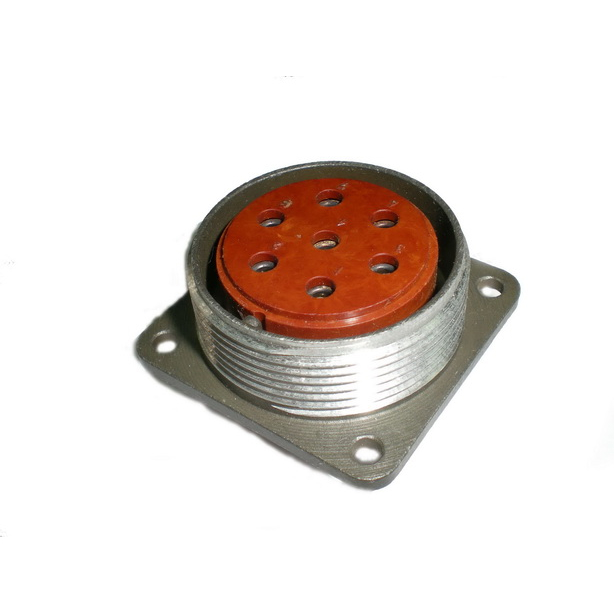

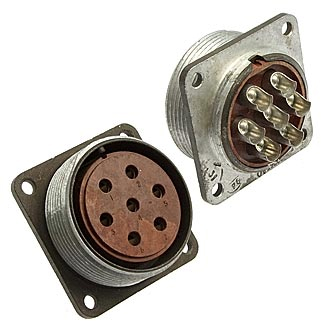

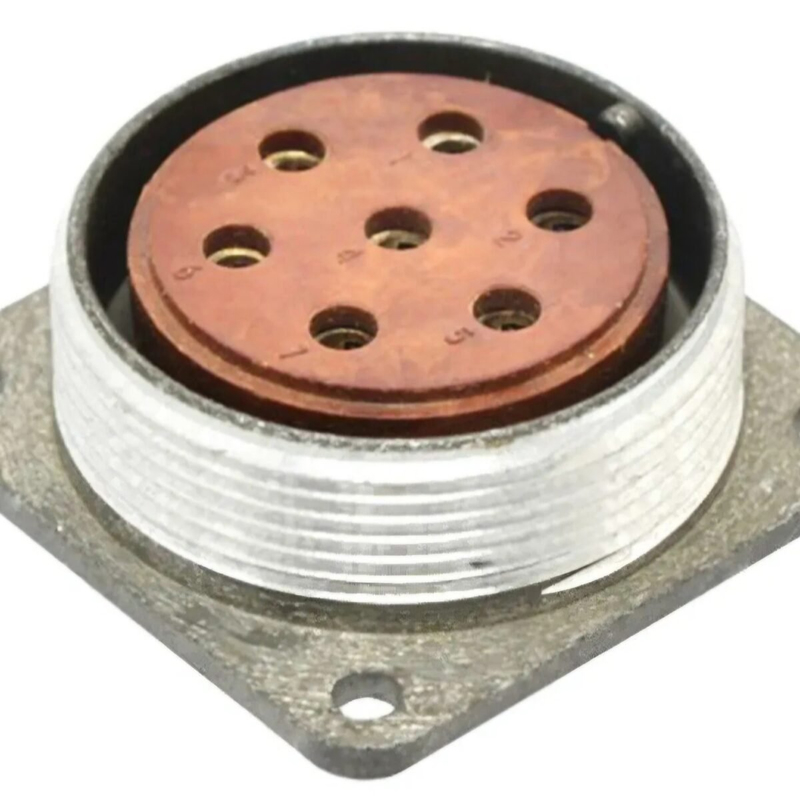

2РМД33Б7Г9В1 — это блочная розетка цилиндрического низкочастотного соединителя, выпускаемая предприятием Элекон. Изделие относится к серии 2РМД, которая предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Розетка применяется там, где требуется надёжная коммутация цепей питания и сигнала при повышенных токах на контакт и в условиях широкого диапазона рабочих температур.

Блочное исполнение означает, что розетка монтируется непосредственно в корпус прибора или блока аппаратуры, обеспечивая подключение ответной части через резьбовое сочленение. Такое решение удобно для приборов, где важны компактность узла подключения и механическая фиксация соединения от случайного расчленения.

Подтверждённые особенности и технические данные

Ниже приведены характеристики, заявленные для данной модели соединителя. Значения следует учитывать при подборе ответной части и оценке условий эксплуатации.

• Тип изделия: блочная розетка цилиндрического низкочастотного соединителя.
• Серия: 2РМД.
• Производитель: Элекон.
• Количество контактов: 7.
• Диаметр контактов: 3 мм.
• Тип сочленения: резьбовое.
• Габаритные размеры: 40 на 40 на 27 мм.
• Материал корпуса: карболит.
• Нормативный документ: ТУ ГЕ0.364.126.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленения-расчленения: до 500 циклов.
• Максимальное рабочее напряжение: до 700 В.
• Максимальный ток на контакт: до 36 А.
• Герметичность: негерметичное исполнение.
• Климатическое исполнение: всеклиматическое.

Конструктивные особенности

Корпус розетки выполнен из карболита — материала, применяемого в соединителях данного класса. Резьбовое сочленение обеспечивает механическую фиксацию ответной части и устойчивость соединения к вибрационным воздействиям. Семь контактов диаметром 3 мм позволяют коммутировать как силовые, так и сигнальные цепи в пределах заявленных токовых нагрузок.

Розетка не является герметичной, поэтому при эксплуатации следует исключать прямое воздействие влаги и агрессивных сред на контактную группу. Вместе с тем всеклиматическое исполнение подразумевает пригодность изделия для работы в различных климатических зонах в составе аппаратуры общего назначения.

Применение и монтаж

Соединитель 2РМД33Б7Г9В1 применяется в приборах, где используется пайка или объёмный монтаж. Это означает, что присоединение проводников к контактам выполняется пайкой, а сама розетка устанавливается в корпус блока. Такой способ монтажа характерен для радиоэлектронной и радиотехнической аппаратуры, блоков питания, измерительных и управляющих устройств.

Благодаря рабочему напряжению до 700 В и току на контакт до 36 А розетка подходит для коммутации цепей питания средней мощности. Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие в аппаратуре, работающей как в неотапливаемых помещениях, так и в нагревающихся блоках. Ресурс до 500 циклов сочленения-расчленения ориентирован на узлы, которые соединяются и разъединяются периодически, а не в режиме частой коммутации.

При подборе ответной части необходимо учитывать тип сочленения, число и диаметр контактов, а также габаритные размеры розетки. Установку следует выполнять в соответствии с требованиями ТУ ГЕ0.364.126 и общей документацией на конкретный прибор.

Условия эксплуатации

1. Эксплуатация в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
2. Работа при напряжении не выше 700 В и токе на контакт не выше 36 А.
3. Применение в негерметичных узлах, защищённых от прямого попадания влаги.
4. Использование во всеклиматическом исполнении в составе аппаратуры общего назначения.
5. Периодическое сочленение и расчленение в пределах заявленного ресурса до 500 циклов.

Краткое резюме

2РМД33Б7Г9В1 от Элекон — это блочная розетка серии 2РМД с семью контактами диаметром 3 мм, резьбовым сочленением и карболитовым корпусом размером 40 на 40 на 27 мм. Изделие рассчитано на напряжение до 700 В, ток на контакт до 36 А, температуры от минус 60 до плюс 100 градусов Цельсия и ресурс до 500 циклов сочленения. Соединитель негерметичен, выполнен во всеклиматическом исполнении и предназначен для монтажа пайкой или объёмным способом в радиоэлектронной и радиотехнической аппаратуре общего назначения.
