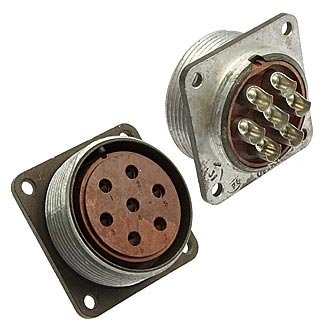

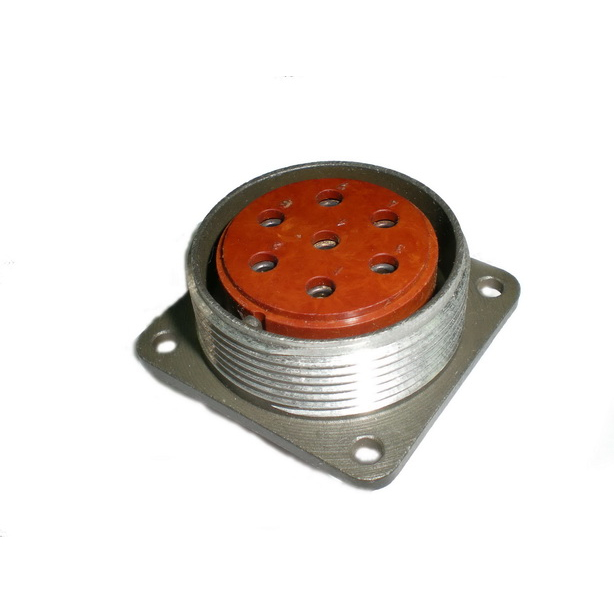

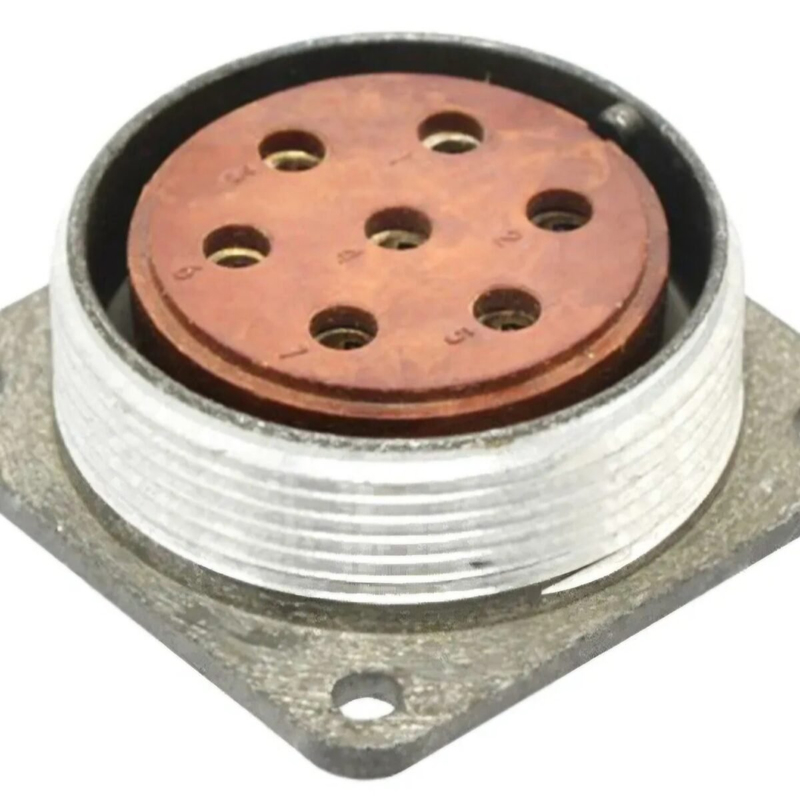

Назначение разъёма 2РМД33Б7Г9В1

2РМД33Б7Г9В1 — это блочная розетка серии 2РМД, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к классу низкочастотных цилиндрических негерметичных разъёмов и применяется для внутреннего монтажа в различных электронных и электротехнических устройствах.

Основная задача данного изделия — обеспечить надёжное электрическое соединение между блоками, модулями и приборами. Исполнение корпуса типа «блочный (приборный)» означает, что разъём рассчитан на установку непосредственно на панель или корпус прибора, а не на кабельный вывод.

Конструктивные и технические особенности

Разъём сочетает компактный корпус с высокой коммутационной способностью и устойчивостью к внешним воздействиям. Ниже перечислены подтверждённые характеристики изделия.

• Тип соединителя: 2РМД — низкочастотный цилиндрический негерметичный разъём.
• Размер корпуса: 33 миллиметра.
• Вид корпуса: блочный (приборный).
• Количество контактов: 7.
• Сочетание контактов: 9, все контакты диаметром 3 миллиметра.
• Покрытие контактов: серебро.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение: 560 вольт.
• Максимальная токовая нагрузка на одиночный контакт: 32 ампера.
• Суммарная токовая нагрузка на соединитель: 128 ампер.
• Сопротивление контактов: не более 0,8 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.

Сочетание серебряного покрытия контактов и низкого переходного сопротивления обеспечивает стабильность соединения при длительной эксплуатации. Высокое сопротивление изоляции снижает утечки и повышает безопасность работы в цепях с напряжением до 560 вольт.

Механические и климатические параметры

Изделие рассчитано на эксплуатацию в жёстких условиях, включая воздействие вибрации, ударов и широкого диапазона температур. Подтверждённые параметры приведены ниже.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 5000 часов; в некоторых источниках указано 1000 часов.
• Число сочленений-расчленений: 500 циклов.
• Срок сохраняемости: не менее 15 лет.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 герц.
• Механический удар: пиковое ускорение до 5000 метров на секунду в квадрате для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.

Такие характеристики делают разъём пригодным для применения в условиях умеренного и холодного климата, а также в составе аппаратуры, подвергающейся вибрационным и ударным нагрузкам.

Применение и область использования

Разъёмы серии 2РМД, включая модель 2РМД33Б7Г9В1, широко используются в электронных устройствах для обеспечения надёжного электрического соединения. Благодаря блочному исполнению и большому числу контактов с высоким допустимым током изделие востребовано в приборах, где требуется передача значительной мощности при ограниченном монтажном объёме.

Типовые сферы применения включают внутренний монтаж блоков питания, коммутацию цепей управления, соединение модулей в составе промышленной и специальной аппаратуры. Разъём подходит для работы в составе оборудования, эксплуатируемого в условиях умеренного и холодного климата.

Краткое резюме

2РМД33Б7Г9В1 — блочная розетка серии 2РМД с семью контактами диаметром 3 миллиметра, серебряным покрытием, рабочим напряжением до 560 вольт и током до 32 ампер на контакт. Изделие выдерживает температуры от минус 60 до плюс 100 градусов Цельсия, вибрацию до 5000 герц и до 500 циклов сочленения-расчленения. Артикул товара — 1862, категория — 2РМД.
