Назначение изделия

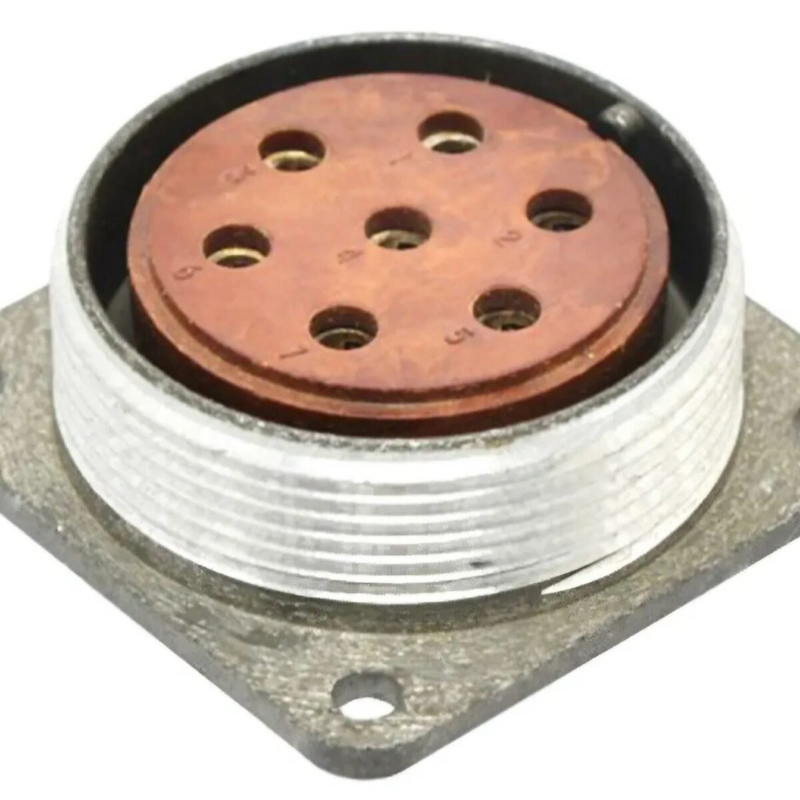

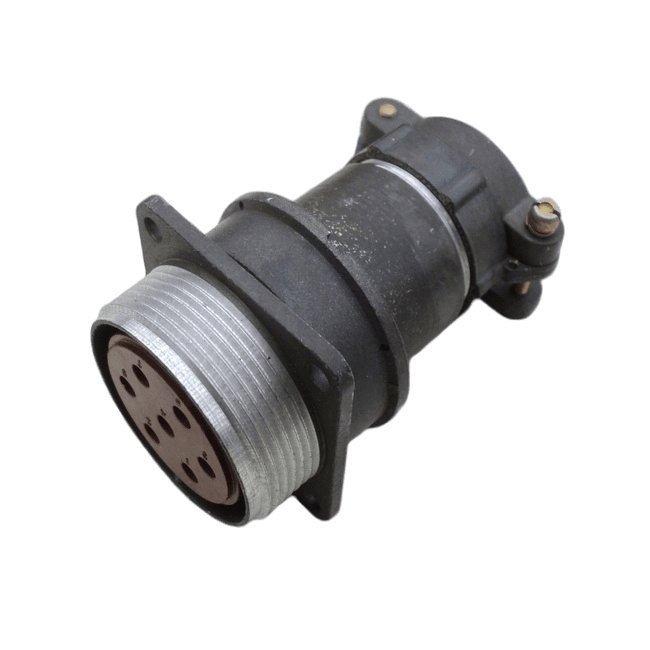

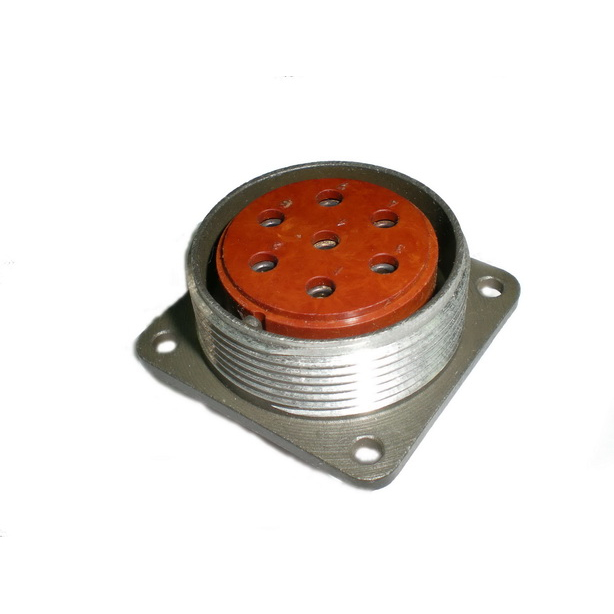

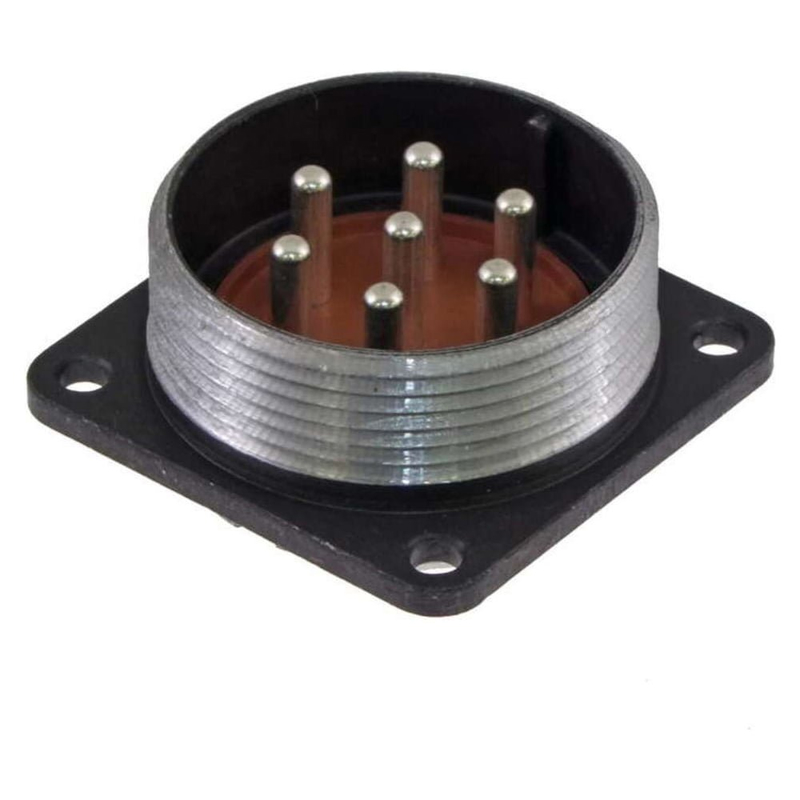

2РМД33Б7Г9А1 — это розетка блочная без патрубка, входящая в серию цилиндрических низкочастотных разъёмов 2РМД. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение розетки — обеспечивать надёжное и прочное электрическое соединение при внутреннем объёмном монтаже, то есть при прокладке и подключении проводников внутри корпусов приборов, блоков и шкафов, где требуется компактное и устойчивое к механическим воздействиям контактное соединение.

Конструкция серии 2РМД относится к разъёмам ручного соединения: сочленение и расчленение выполняются вручную, без применения специального инструмента. Это делает розетку удобной для применения в устройствах, где требуется периодическое подключение и отключение цепей, а также в узлах, доступ к которым ограничен.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели. Иные параметры, не указанные в источнике, здесь не приводятся.

• Максимальная токовая нагрузка на одиночный контакт — 32 А.
• Суммарная токовая нагрузка на соединитель — 128 А.
• Максимальное рабочее напряжение — 560 В.
• Количество контактов — 7 или 32 в зависимости от исполнения.
• Диапазон рабочих частот — до 3 МГц.
• Тип корпуса — блочная розетка без патрубка.
• Способ монтажа — внутренний объёмный монтаж.
• Тип соединения — ручное сочленение.

Указанные значения токовой нагрузки следует рассматривать совместно: нагрузка на отдельный контакт не должна превышать 32 А, а суммарный ток по всем задействованным контактам соединителя — 128 А. Максимальное рабочее напряжение 560 В определяет верхнюю границу допустимого напряжения в цепях, где применяется изделие.

Особенности исполнения

Розетка выполнена без патрубка, что отличает её от вариантов с патрубком для крепления кабеля или защитной оболочки. Отсутствие патрубка делает изделие более компактным и ориентированным на монтаж внутри объёма аппаратуры, где подключение выполняется непосредственно к контактам без дополнительных элементов крепления жгута.

Модель относится к категории 2РМД, объединяющей цилиндрические коннекторы ручного соединения. Такая форма корпуса обеспечивает удобство ориентирования при сочленении и устойчивость соединения при вибрационных и ударных нагрузках, характерных для работы в составе электронной аппаратуры.

Применение

Розетка 2РМД33Б7Г9А1 применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря сочетанию высокой токовой нагрузки и рабочего напряжения до 560 В она востребована в устройствах, где требуется передача значительного тока через компактный разъём.

Основная сфера использования — внутренний объёмный монтаж. Это означает, что розетка устанавливается внутри корпусов электронных устройств и систем и служит для соединения функциональных узлов, блоков и модулей между собой. Типовые области применения серии 2РМД включают электронные устройства и системы, в которых предъявляются повышенные требования к надёжности и прочности электрического соединения.

Изделие может использоваться как в составе приборов с ручным подключением сменных блоков, так и в качестве стационарного соединителя цепей питания и управления внутри аппаратуры. Возможность выбора количества контактов (7 или 32 в зависимости от исполнения) позволяет применять розетку в цепях различной сложности — от силовых линий с малым числом проводников до многоцепных жгутов.

Условия эксплуатации

Изделие рассчитано на эксплуатацию в составе электронной аппаратуры при внутреннем монтаже. При подборе режима работы необходимо ориентироваться на подтверждённые значения: не превышать 32 А на контакт, 128 А суммарно на соединитель, 560 В рабочего напряжения и частоту сигнала до 3 МГц. Соблюдение этих границ обеспечивает заявленные характеристики соединения.
