2РМД33Б32Ш5В1В: надежное соединение для многококонтактных цепей

2РМД33Б32Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМД, рассчитанный на формирование разъемных соединений в аппаратуре, где важны механическая прочность, стабильность контакта и удобство обслуживания. Исполнение применяется для внутреннего объемного монтажа и рассчитано на работу в цепях постоянного и переменного тока частотой до 3 МГц.

Назначение соединителя

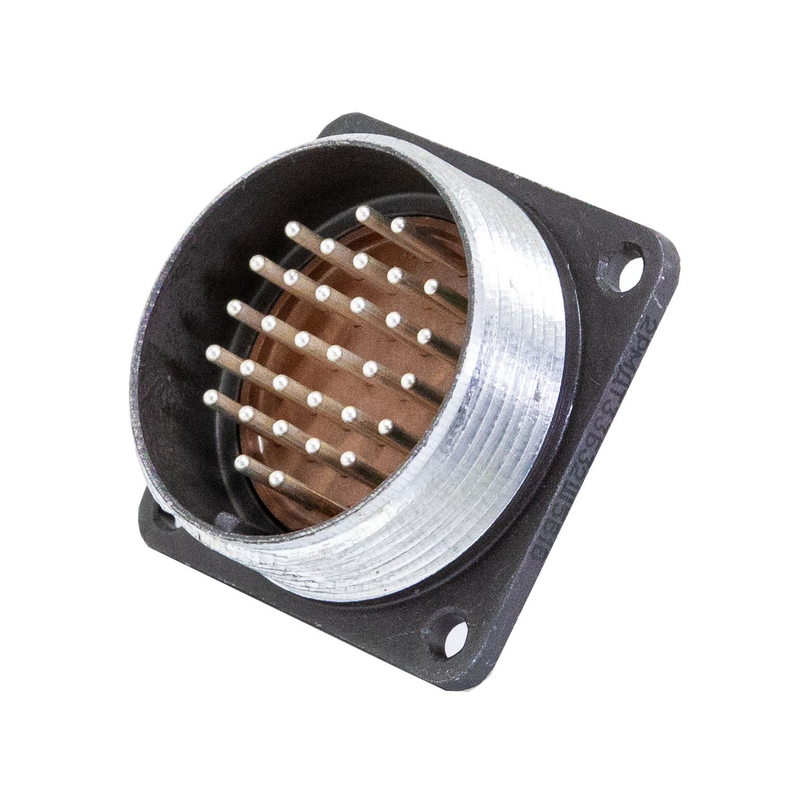

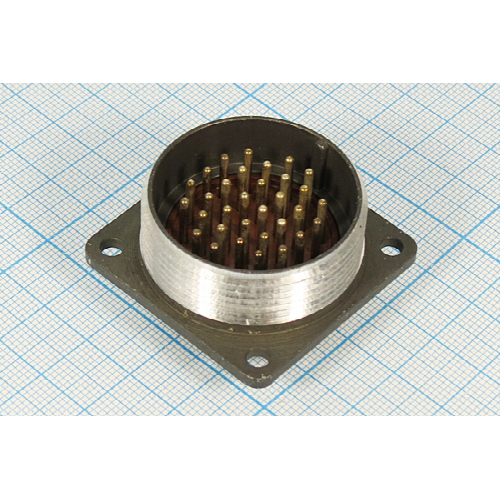

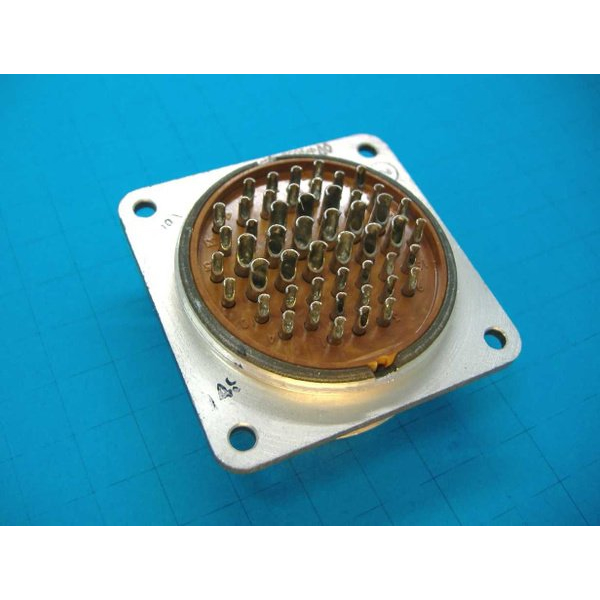

Разъем 2РМД33Б32Ш5В1В представляет собой приборную вилку с панельным фланцевым креплением. Условный размер корпуса — 33, количество контактов — 32, тип контактов — штыревой. Конструкция рассчитана на монтаж на панели с фиксацией корпуса через четыре крепежных отверстия; резьбовое сочленение обеспечивает удержание пары в рабочем положении и снижает риск случайного расстыковывания при вибрационных нагрузках.

Такой тип соединителя используют в составе радиоэлектронной, промышленной, измерительной, транспортной и специализированной аппаратуры — в тех случаях, когда необходимо компактно передать несколько сигнальных или силовых цепей через корпус оборудования либо между функциональными блоками.

Что означает маркировка

Маркировка 2РМД33Б32Ш5В1В содержит ключевые сведения о конструкции и исполнении изделия:

Для соединителей с индексом 32Ш5 применяются контакты диаметром 1,5 мм. Такая контактная группа ориентирована на многоканальное подключение, где требуется передавать сигналы, питание малой и средней мощности либо управляющие цепи.

Технические параметры

Для типоисполнения с 32 контактами характерны следующие рабочие показатели:

• Максимальное рабочее напряжение — до 560 В.

• Допустимая токовая нагрузка на один контакт — до 6 А.

• Предельная суммарная токовая нагрузка соединителя — до 160 А при соблюдении условий распределения тока по контактам.

• Сопротивление электрического контакта — не более 2,5 мОм для контакта диаметром 1,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочая частота переменного тока — до 3 МГц.

• Рабочая температура окружающей среды — от −60 до +100 °C.

• Гарантируемое число сочленений и расчленений — не менее 500.

Важно учитывать, что суммарный ток не следует рассчитывать простым умножением тока одного контакта на количество контактов. Реальная допустимая нагрузка зависит от схемы включения, теплового режима, длины и сечения присоединяемых проводов, плотности нагруженных контактов, вентиляции и температуры внутри оборудования.

Конструктивные особенности

Соединитель относится к негерметичному исполнению. Это означает, что он не предназначен для непосредственной работы в условиях постоянного погружения, воздействия струй воды или агрессивной среды без дополнительной защиты корпуса оборудования. При этом прочная цилиндрическая конструкция и резьбовая фиксация позволяют применять разъем в аппаратуре, испытывающей вибрации, удары и транспортные нагрузки.

Контакты с серебряным покрытием обеспечивают низкое переходное сопротивление и хорошие токопроводящие свойства. При проектировании следует предусмотреть защиту контактной части от загрязнений, конденсата и длительного хранения во влажной среде, а при монтаже — соблюдать технологию пайки или иной предусмотренный способ присоединения проводников.

Практическое применение

2РМД33Б32Ш5В1В целесообразно использовать, когда в одной точке подключения требуется объединить до 32 электрических линий. Например, разъем может связывать панель управления с внутренним жгутом оборудования: по части контактов передаются дискретные сигналы, по другим — питание исполнительных цепей, а оставшиеся линии используются для контроля состояния датчиков и блокировок.

При подборе ответной части необходимо проверять не только серию и размер корпуса, но и схему расположения контактов, тип контактной части, исполнение корпуса, способ установки, направление сочленения и требуемую климатическую категорию. Правильно выбранная ответная часть и корректная распайка жгута обеспечивают надежное соединение и упрощают регламентное обслуживание оборудования.
