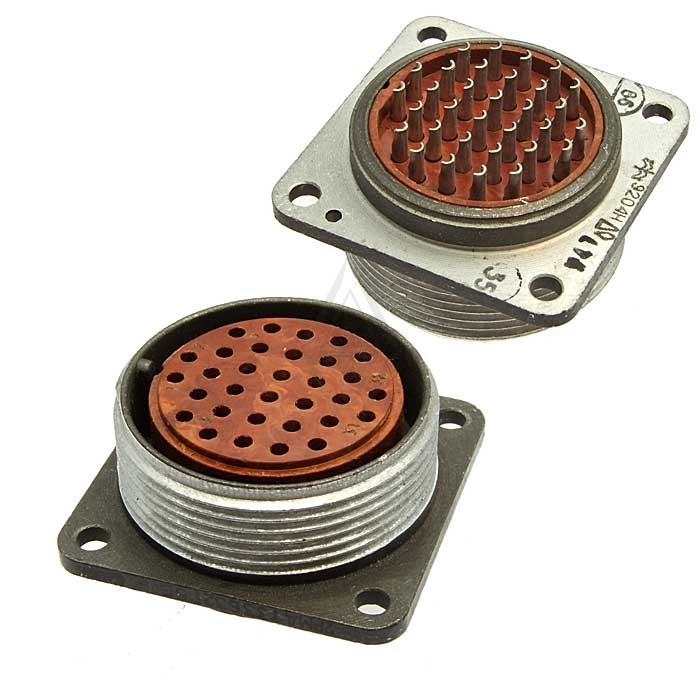

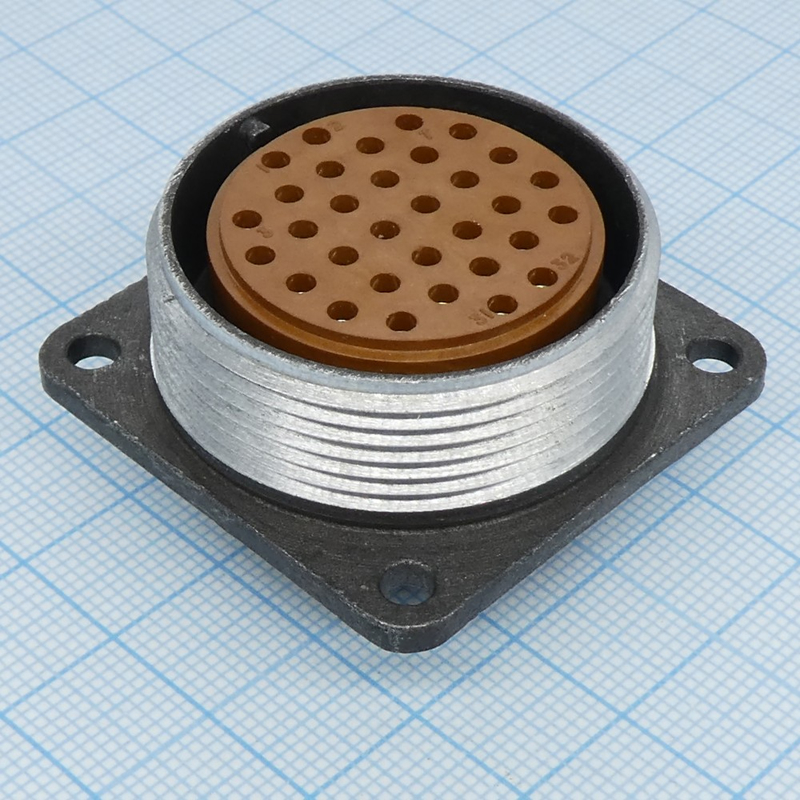

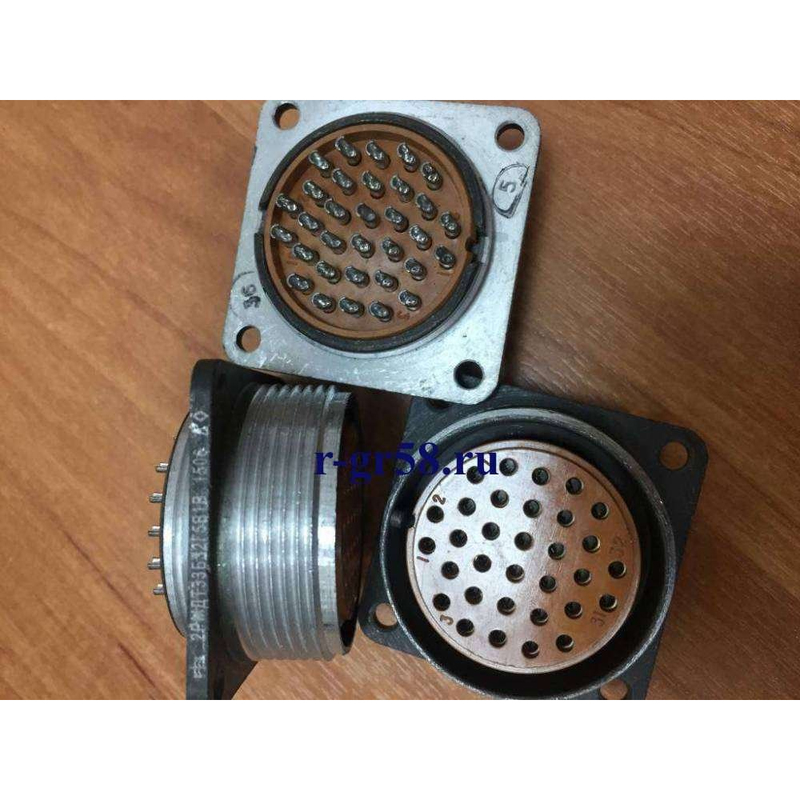

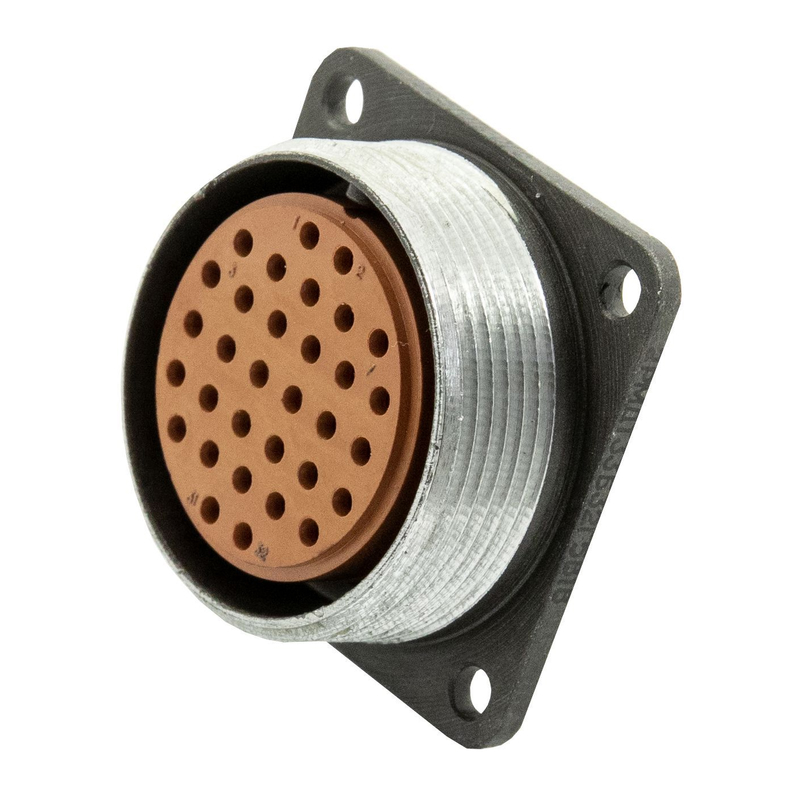

Разъём 2РМД33Б32ГВ1: надёжное решение для многоконтактных соединений

Разъём 2РМД33Б32ГВ1 предназначен для создания разъёмных электрических соединений в аппаратуре, где важны компактная компоновка, механическая прочность и стабильность контактирования. Модель относится к серии цилиндрических низкочастотных соединителей 2РМД, применяемых при внутреннем объёмном монтаже оборудования постоянного и переменного тока.

Конструкция и назначение

Серия 2РМД объединяет негерметичные цилиндрические соединители ручного сочленения. Их конструкция включает металлический корпус и изоляционное основание, в котором размещена контактная группа. Такой подход обеспечивает удобное подключение кабельных жгутов, модулей, блоков управления и приборных узлов в составе промышленной, измерительной, транспортной и специализированной электронной аппаратуры.

Обозначение 2РМД33Б32ГВ1 указывает на исполнение соединителя серии 2РМД с условным размером корпуса 33 и контактной частью на 32 позиции. Для данного типоразмера характерно применение контактной группы с контактами диаметром 1 мм, рассчитанными прежде всего на передачу управляющих, сигнальных и низкотоковых цепей.

Ключевые особенности

• Цилиндрический металлический корпус повышает стойкость к механическим воздействиям при монтаже и эксплуатации.

• Контактная группа на 32 контакта позволяет организовать плотное подключение большого числа цепей в ограниченном пространстве.

• Низкочастотное исполнение подходит для силовых, управляющих, измерительных и сигнальных цепей в пределах параметров конкретного исполнения.

• Разъёмная конструкция облегчает сборку, техническое обслуживание, диагностику и замену отдельных узлов оборудования.

• Серия 2РМД предназначена для внутреннего объёмного монтажа и ручного соединения частей электрической цепи.

Электрические параметры серии

Для соединителей 2РМД рабочие параметры зависят от типоразмера, контактного набора и диаметра контактов. В справочных материалах для серии указывается рабочее напряжение до 560 В для соответствующих исполнений, а переходное сопротивление соединения нормируется на низком уровне — для контактов диаметром 1 мм приводится значение не более 5 мОм. Сопротивление изоляции составляет не менее 1000 МОм.

Важно учитывать, что предельный ток определяется не только типом корпуса, но и диаметром контакта, схемой распайки, сечением подключаемого провода, температурой окружающей среды и реальными условиями теплоотвода. Поэтому при проектировании жгута или замене соединителя необходимо сверять параметры именно с паспортом и техническими условиями на конкретное изделие.

Где применяется 2РМД33Б32ГВ1

Разъём 2РМД33Б32ГВ1 может использоваться в составе:

• шкафов автоматики и систем управления;

• измерительных комплексов и испытательных стендов;

• приборных панелей и модульных электронных блоков;

• кабельных жгутов промышленного оборудования;

• систем телеметрии, сигнализации и контроля;

• специализированной аппаратуры, требующей многоконтактного разъёмного подключения.

Контактная группа на 32 позиции особенно востребована там, где необходимо объединить в одном соединителе большое количество дискретных сигналов, цепей датчиков, управляющих линий и вспомогательного питания.

На что обратить внимание при подборе

При использовании 2РМД33Б32ГВ1 важно проверить соответствие ответной части, расположение и тип контактов, исполнение корпуса, покрытие контактной группы, допустимое напряжение и ток для каждой цепи. Также следует учитывать способ монтажа, ориентацию соединителя в приборе, требования к вибрационной стойкости и условиям окружающей среды.

Для стабильной работы рекомендуется соблюдать технологию пайки или монтажа контактов, исключать механическое натяжение кабеля и не допускать загрязнения контактной поверхности. Серия 2РМ рассчитана на многократные операции сочленения и расчленения, однако ресурс зависит от аккуратности эксплуатации и соблюдения технических требований.
