Назначение

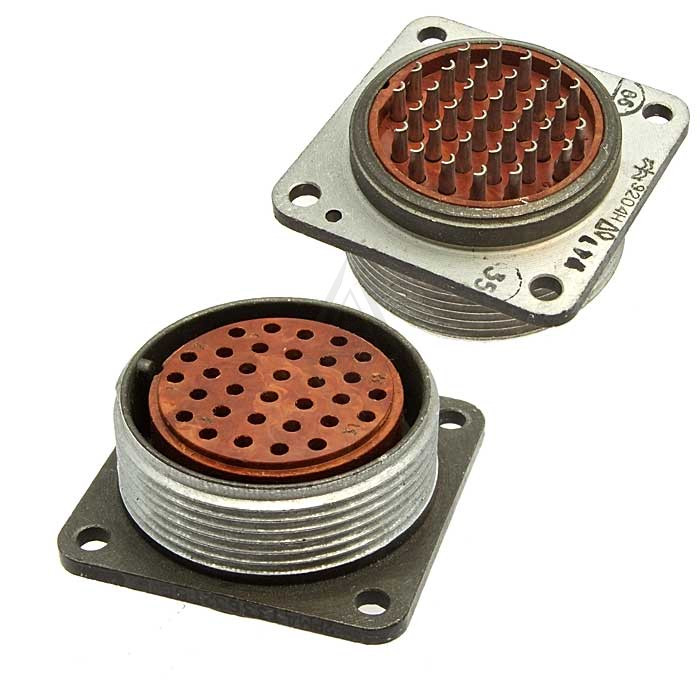

2РМД33Б32Г5В1Б «ОС» — это блочная розетка, предназначенная для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Изделие относится к типу соединителей 2РМД, которые применяются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Розетка выполнена в блочном (приборном) исполнении без патрубка, то есть предназначена для установки непосредственно на корпус блока или прибора. Приёмка «ОС» подтверждает, что изделие прошло приёмочный контроль и допущено к применению в аппаратуре соответствующего назначения.

Подтверждённые особенности и характеристики

Конструктивные параметры

• Тип соединителя: негерметичный, низкочастотный.
• Условный размер корпуса: 33.
• Вид корпуса: блочный (приборный) без патрубка.
• Количество контактов: 32.
• Часть соединителя: розетка (обозначение Г).
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро (обозначение В).
• Теплостойкость: до 100 градусов Цельсия.

Электрические параметры

• Рабочее напряжение: не более 560 В для 32 контактов.
• Максимальная токовая нагрузка на одиночный контакт: 6 А для контактов диаметром 1,5 мм.
• Максимальная общая токовая нагрузка: не более 160 А.
• Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.

Устойчивость к внешним воздействиям

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 490 метров на секунду в квадрате (50 g).
• Механический удар одиночный: 5000 метров на секунду в квадрате (500 g).
• Механический удар многократный: 1000 метров на секунду в квадрате (100 g).
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.

Ресурсные показатели

• Минимальная наработка: 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Применение

Соединители данного типа используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для работы как с экранированными, так и с неэкранированными кабелями. Подсоединение проводов к контактам осуществляется методом пайки.

Блочная конструкция розетки позволяет закреплять её на приборной панели или корпусе блока, обеспечивая удобный доступ к ответной части при монтаже и обслуживании. Благодаря серебряному покрытию контактов обеспечивается стабильное электрическое сопротивление и надёжный контакт при эксплуатации в условиях вибрации и ударов.

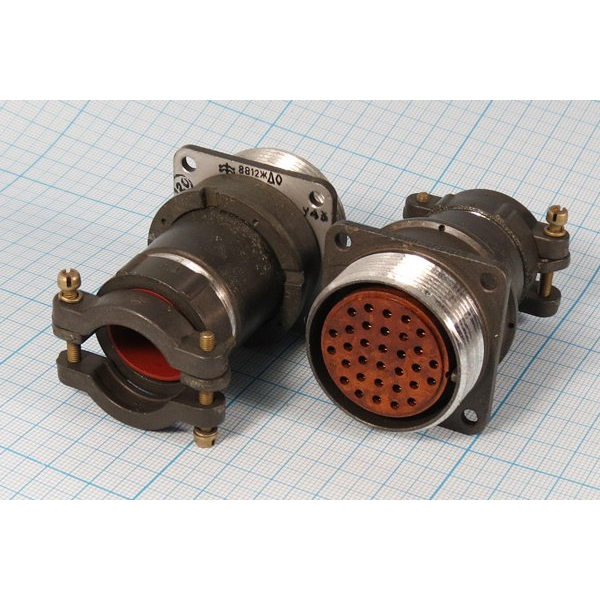

Ответной частью для розетки 2РМД33Б32Г5В1Б являются различные вилки, такие как 2РМД33К32Ш5А1, 2РМД33К32Ш5В1 и другие, в зависимости от типа патрубка и покрытия контактов. Это позволяет подбирать комплект соединителей под конкретные требования по монтажу и условиям работы.

Ключевые преимущества серии

1. Широкий диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия.
2. Высокая стойкость к вибрационным и ударным нагрузкам.
3. Низкое переходное сопротивление контактов — не более 0,0025 Ом.
4. Высокое сопротивление изоляции — не менее 5000 МОм.
5. Ресурс до 500 циклов сочленения и расчленения.

Розетка 2РМД33Б32Г5В1Б «ОС» с артикулом 1856 поставляется в категории 2РМД и предназначена для использования в составе ответственных электротехнических соединений внутри блоков радиоэлектронной аппаратуры.
