Назначение и область применения

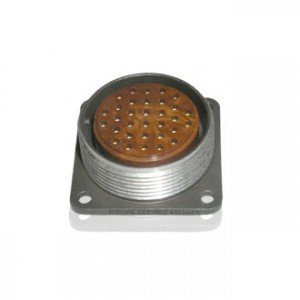

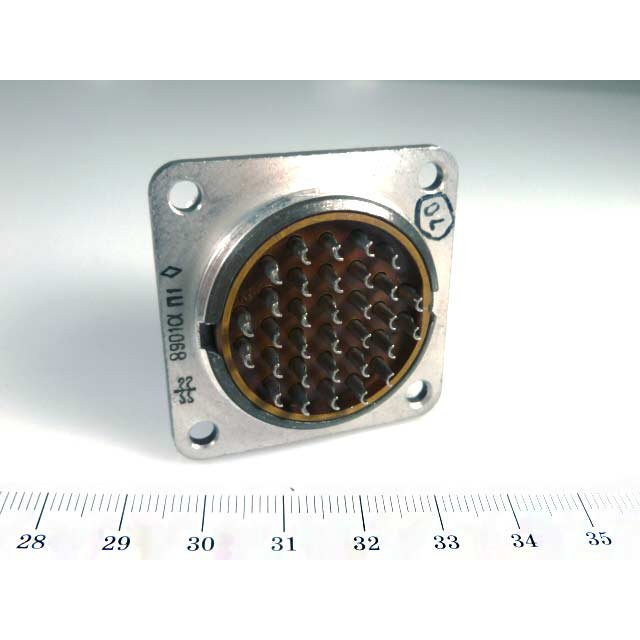

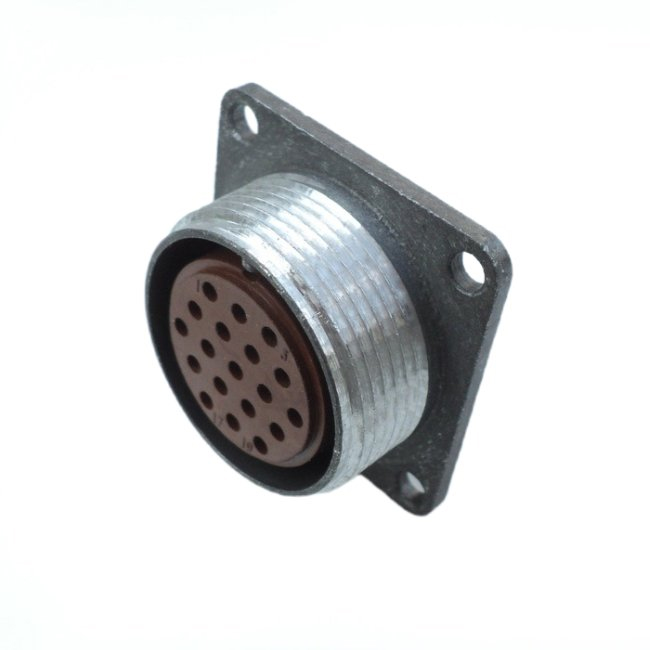

Блочная розетка 2РМД33Б32Г5В1 относится к серии цилиндрических низкочастотных соединителей 2РМД и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на внутренний объемный монтаж в корпусах промышленного оборудования, приборных панелях и блоках автоматики. Конструкция с резьбовым методом сочленения обеспечивает надежную фиксацию ответной части и стабильность контактного соединения при вибрационных нагрузках. Розетка применяется в электронике, промышленной автоматике, контрольно-измерительной аппаратуре и ином оборудовании, где требуется высокая плотность контактов при умеренных габаритах корпуса.

Технические особенности и подтвержденные параметры

Изделие оснащено 32 контактами диаметром 1,5 мм, что позволяет подключать значительное число сигнальных и силовых цепей в одном соединительном узле. Токовая нагрузка на одиночный контакт составляет 6 А, при этом общая нагрузочная способность для 32 контактов достигает 160 А в зависимости от конкретной схемы распределения. Рабочее напряжение — до 560 В, сопротивление изоляции — не менее 1000 МОм, что гарантирует стабильную работу даже в условиях повышенной влажности и загрязнения.

Теплостойкость изделия соответствует индексу «1» в маркировке и составляет +100 °C. Диапазон рабочих температур — от -60 °C до +100 °C, что относит розетку к всеклиматическому исполнению и позволяет эксплуатировать ее в жестких условиях, включая отрицательные температуры и резкие перепады. Устойчивость к вибрации подтверждена в диапазоне от 1 до 5000 Гц. Наработка до отказа — не менее 5000 часов, допустимое количество циклов сочленения и расчленения — 500, срок хранения — 25 лет.

Конструктивные параметры

• Диаметр посадочного отверстия — 33 мм.
• Габаритные размеры — примерно 40 × 40 × 25–27 мм.
• Масса — не более 50,5 г.
• Тип корпуса — блочный (приборный), материал — карболит.
• Покрытие контактов — серебряное для снижения переходного сопротивления и повышения надежности.
• Тип фиксатора — шестигранный патрубок (индекс Г5 в маркировке).

Расшифровка маркировки

Обозначение 2РМД33Б32Г5В1 содержит полную информацию о конструкции изделия. Серия 2РМД указывает на принадлежность к цилиндрическим низкочастотным соединителям. Число 33 обозначает диаметр посадочного отверстия в миллиметрах. Литера Б определяет блочный (приборный) тип корпуса. Цифра 32 — количество контактов. Индекс Г5 означает шестигранный патрубок или соответствующий тип фиксатора. Сочетание В1 указывает на всеклиматическое исполнение с допустимой рабочей температурой до +100 °C. Такая детальная кодировка упрощает подбор ответной части и исключает ошибки при замене компонентов в действующем оборудовании.

Применение в составе оборудования

Розетка 2РМД33Б32Г5В1 монтируется непосредственно в корпус прибора или блока через посадочное отверстие диаметром 33 мм. Ответная вилка фиксируется резьбовым соединением, что исключает самопроизвольное разъединение при вибрации и механических воздействиях. Благодаря 32 контактам с током до 6 А на каждый, изделие подходит как для передачи управляющих сигналов, так и для питания отдельных узлов оборудования. Всеклиматическое исполнение позволяет использовать соединитель в составе аппаратуры, эксплуатируемой вне отапливаемых помещений, в том числе в северных регионах и в условиях повышенной запыленности.
