Назначение соединителя 2РМД30КУН8Г7В1

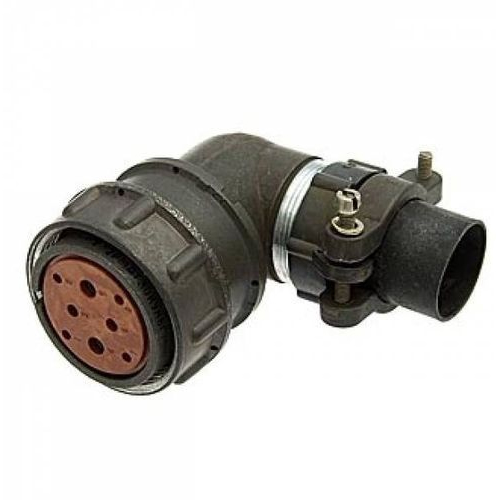

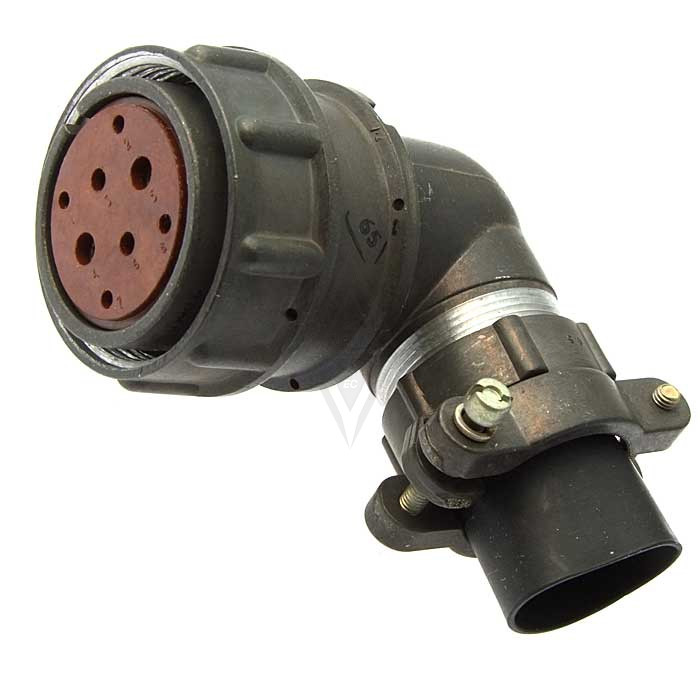

2РМД30КУН8Г7В1 — это кабельная розетка серии 2РМД, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа и оснащено угловым патрубком для неэкранированного кабеля.

Основное назначение розетки — обеспечение надёжного соединения и разъединения электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Конструкция рассчитана на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя. Все значения относятся именно к модификации 2РМД30КУН8Г7В1 с условным размером корпуса 30.

Конструктивные параметры

• Тип соединителя: 2РМД.
• Условный размер корпуса: 30.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 8.
• Часть соединителя: розетка.
• Сочетание контактов: контакты диаметром 1,5 мм, 2 мм и 3 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до плюс 100 градусов Цельсия.

Электрические характеристики

• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 13 А.
• Токовая нагрузка на одиночный контакт диаметром 2 мм: 18 А.
• Токовая нагрузка на одиночный контакт диаметром 3 мм: 36 А.
• Максимальная суммарная нагрузка на соединитель: 120 А.
• Максимальное рабочее напряжение: 560 В.
• Максимальное испытательное напряжение: 1850 В в нормальных условиях.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические характеристики

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Предельная температура: от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Стойкость к вибрациям и ударам: выдерживает синусоидальную вибрацию и механические удары.

Применение и условия эксплуатации

Розетка 2РМД30КУН8Г7В1 востребована в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Она обеспечивает коммутацию цепей постоянного и переменного тока с частотой до 3 МГц, что делает её пригодной для работы в составе силовых и сигнальных линий.

Благодаря кабельному исполнению корпуса и угловому патрубку для неэкранированного кабеля монтаж выполняется внутри объёма аппаратуры, где важно рационально использовать пространство и задавать нужное направление подводки кабеля. Серебряное покрытие контактов способствует стабильности переходного сопротивления при эксплуатации.

Сочетание контактов разных диаметров — 1,5 мм, 2 мм и 3 мм — позволяет распределять нагрузку между цепями в зависимости от требуемого тока, а суммарная нагрузка на соединитель достигает 120 А. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и влагостойкость до 98 процентов при плюс 25 градусах Цельсия обеспечивают работоспособность изделия в жёстких климатических условиях.

Устойчивость к синусоидальной вибрации и механическим ударам подтверждает пригодность розетки для аппаратуры, подвергающейся динамическим нагрузкам при транспортировке и в процессе работы. Таким образом, 2РМД30КУН8Г7В1 представляет собой надёжный коммутационный элемент для ответственных электрических соединений.
