Назначение соединителя 2РМД30КУЭ24Ш5В1

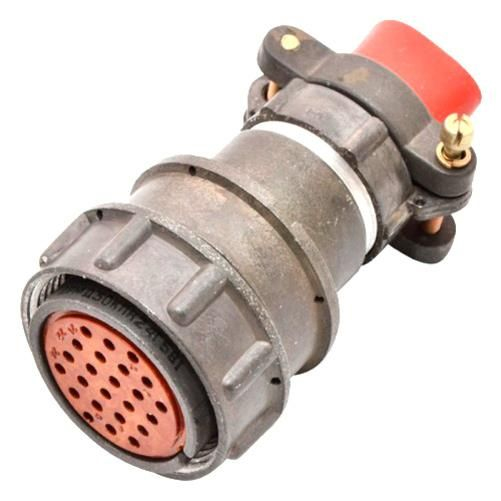

Соединитель 2РМД30КУЭ24Ш5В1 — это цилиндрический низкочастотный электрический соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения.

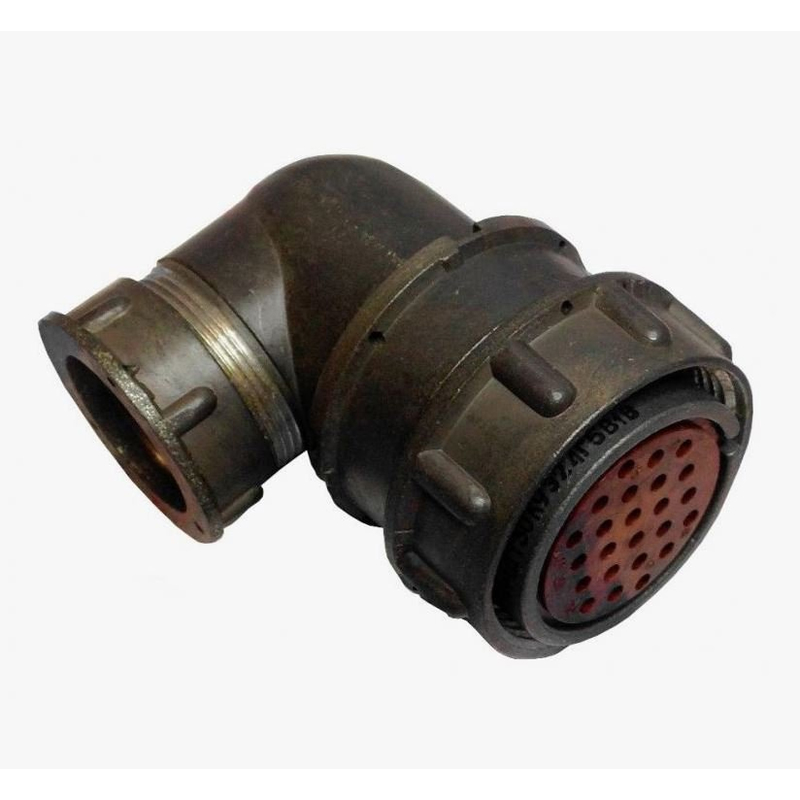

Конструктивно данный соединитель представляет собой кабельную вилку с угловым патрубком. Такое исполнение позволяет подводить кабель под углом к оси соединителя, что удобно при компоновке аппаратуры в стеснённых условиях и при необходимости изменить направление жгута.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме типономиналов серии 2РМД и содержит полную информацию о его исполнении:

• Тип соединителя — 2РМД, цилиндрический низкочастотный соединитель.
• Условный размер корпуса — 30.
• Вид корпуса — кабельный (К).
• Вид патрубка — угловой (У).
• Вид гайки патрубка — для экранированного кабеля (Э), что позволяет выполнять экранированное подключение.
• Количество контактов — 24.
• Сочетание контактов — обозначение «5» указывает на то, что все контакты имеют диаметр 1,5 мм.
• Покрытие контактов — серебро (В).
• Теплостойкость — до плюс 100 градусов Цельсия.

Таким образом, 2РМД30КУЭ24Ш5В1 — это кабельная вилка с угловым патрубком под экранированный кабель, оснащённая 24 серебрёными контактами диаметром 1,5 мм.

Технические параметры

Соединитель обеспечивает стабильную работу в составе ответственных электрических цепей. Основные электрические и механические характеристики приведены ниже.

• Максимальная токовая нагрузка на одиночный контакт — 7 А.
• Суммарная токовая нагрузка на соединитель — 140 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение в нормальных условиях — 1850 В.
• Максимальное испытательное напряжение при пониженном давлении — 350 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Усилие расчленения соединителей — не более 235,44 Н (24 кгс).
• Минимальная наработка — 5000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.
• Минимальный срок сохраняемости — 15 лет.

Указанные параметры подтверждают, что соединитель рассчитан на длительную эксплуатацию с сохранением электрических характеристик и допускает многократное подключение и отключение.

Условия эксплуатации

Изделие предназначено для работы в различных климатических условиях и выдерживает воздействие влажного тепла, инея и других внешних факторов. Основные условия эксплуатации:

• Температура окружающего воздуха рабочая — от минус 60 до плюс 100 градусов Цельсия.
• Температура окружающего воздуха предельная — от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Атмосферное давление рабочее — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 506 кПа.
• Атмосферное давление предельное — до 12 кПа.
• Синусоидальная вибрация — диапазон частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате.
• Механический удар одиночного действия — до 5000 метров на секунду в квадрате.
• Механический удар многократного действия — до 1000 метров на секунду в квадрате.

Применение

Соединитель 2РМД30КУЭ24Ш5В1 применяется в радиоэлектронной аппаратуре общего и специального назначения для коммутации электрических цепей постоянного и переменного тока. Благодаря кабельному исполнению с угловым патрубком и гайкой под экранированный кабель он востребован в тех случаях, когда требуется организовать надёжное экранированное соединение с изменением направления подводимого кабеля.

Изделие подходит для эксплуатации в составе узлов и блоков, работающих при широком диапазоне температур, повышенной влажности, пониженном атмосферном давлении, а также в условиях вибрационных и ударных нагрузок. Совокупность электрических параметров, механической прочности и стойкости к внешним воздействиям делает данный соединитель универсальным решением для ответственных систем коммутации.
