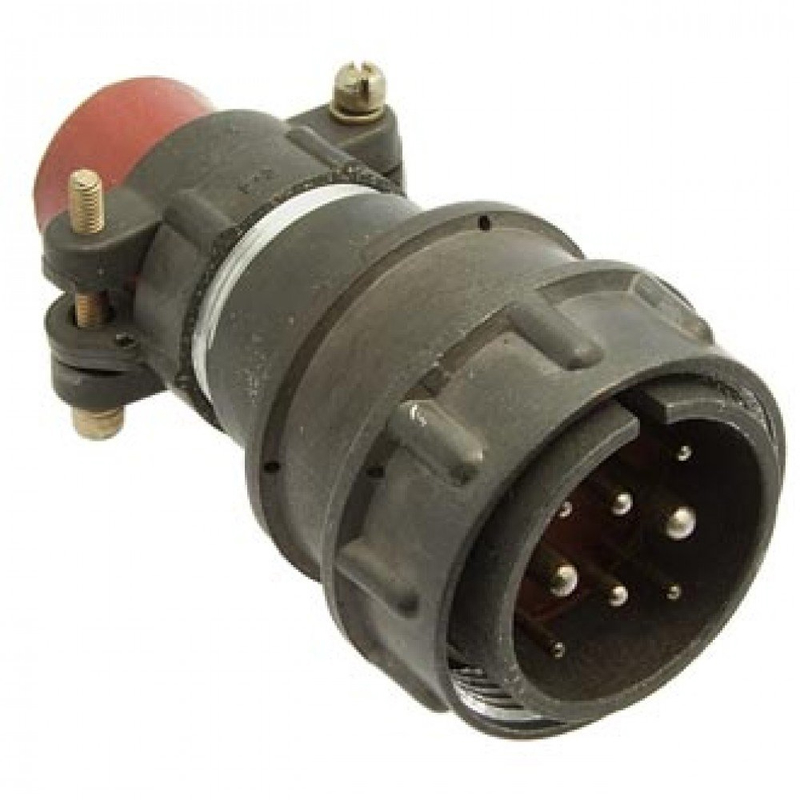

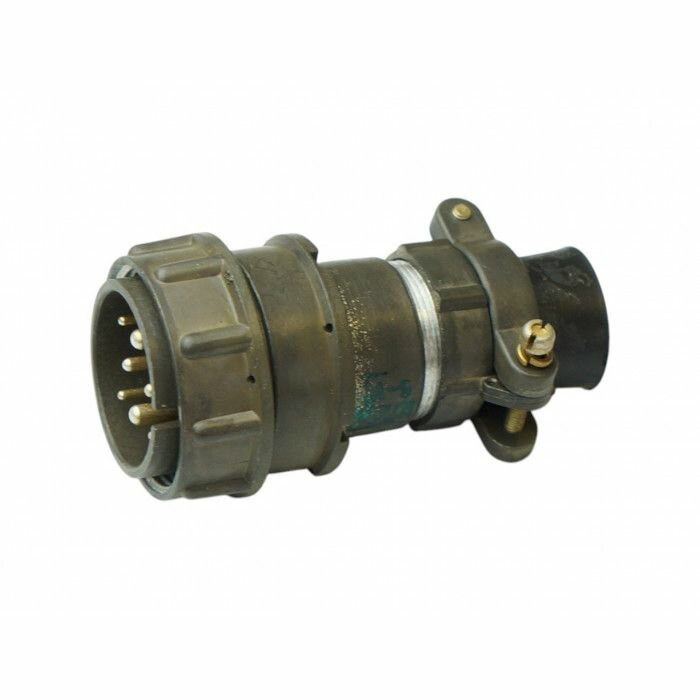

2РМД30КПН8Ш7А1

2РМД30КПН8Ш7А1 — это вилка кабельная, входящая в серию разъемов 2РМД. Эти разъемы предназначены для ручного соединения и используются в цилиндрических конструкциях для внутреннего объемного монтажа. Они способны соединять электрические цепи с нагрузкой до 260 А и напряжением до 700 В.

Технические характеристики :

Тип корпуса : Кабельный (К).
Тип патрубка : Угловой (Н).
Количество контактов : 8.
Сочетание контактов : Контакты диаметром 1,5 мм, 2 мм и 3 мм.
Покрытие контактов : Золото (А).
Теплостойкость : +100° С.

Применение :
Эти разъемы используются в различных электронных устройствах и системах, где требуется надежное и прочное соединение. Они подходят для работы в широком диапазоне температур и могут выдерживать различные климатические условия.

Функциональный аналог :
Функциональным аналогом 2РМД30КПН8Ш7А1 является вилка 2РМДТ30КПН8Ш7А1В, которая также имеет золото как покрытие контактов.

Разъем 2РМД30КПН8Ш7А1 относится к типу цилиндрических коннекторов ручного соединения, предназначенных для внутреннего объемного монтажа. Он используется для соединения цепей с нагрузкой до 260 А и 700 В, хотя для конкретного исполнения с 8 контактами рабочее напряжение не превышает 560 В.

Расшифровка обозначения

2РМД : Тип соединителя.
30 : Условный размер корпуса.
К : Вид корпуса — кабельный.
П : Вид патрубка — прямой.
Н : Вид гайки патрубка — для неэкранированного кабеля.
8 : Количество контактов.
Ш : Часть соединителя — вилка.
7 : Обозначение сочетания контактов — ? 1,5 мм, ? 2,0 мм и ? 3,0 мм.
А : Покрытие контактов — золото.
1 : Теплостойкость — до 100°С.

Технические характеристики

Количество контактов : 8.
Рабочее напряжение : Не более 560 В.
Максимальная токовая нагрузка на одиночный контакт :
- Контакты ? 1,5 мм: 13 А.
- Контакты ? 2,0 мм: 18 А.
- Контакты ? 3,0 мм: 36 А.
Максимальная общая токовая нагрузка : Не более 120 А.
Сопротивление контактов :
- Контакты ? 1,5 мм: Не более 0,0025 Ом.
- Контакты ? 2,0 мм: Не более 0,0016 Ом.
- Контакты ? 3,0 мм: Не более 0,0008 Ом.
Материал контактов : Золото или серебро.
Рабочая температура окружающей среды : -60...+100°C.
Минимальная наработка : Не менее 1000 часов.
Максимальное количество сочленений-расчленений : 500 раз.

Ответная часть

Для вилки 2РМД30КПН8Ш7А1 ответной частью являются розетки 2РМД30Б8Г7А1 и 2РМД30Б8Г7А1Б .

Описание

Назначение разъёма 2РМД30КПН8Ш7А1

Вилка кабельная 2РМД30КПН8Ш7А1 входит в серию цилиндрических соединителей 2РМД и предназначена для ручного соединения и разъединения электрических цепей при внутреннем объёмном монтаже. Разъём применяется в электронных устройствах и системах, где требуется надёжное и прочное соединение, устойчивое к воздействию широкого диапазона температур и различных климатических условий.

Конструктивно изделие представляет собой кабельную вилку с прямым патрубком, рассчитанную на неэкранированный кабель. Серия 2РМД допускает коммутацию цепей с нагрузкой до 260 ампер и напряжением до 700 вольт, однако для конкретного исполнения с восемью контактами рабочее напряжение не превышает 560 вольт, а максимальная общая токовая нагрузка — не более 120 ампер.

Расшифровка обозначения 2РМД30КПН8Ш7А1

Маркировка изделия построена по стандартной схеме серии 2РМД и содержит полную информацию о конструкции и исполнении разъёма.

2РМД — тип соединителя.
30 — условный размер корпуса.
К — вид корпуса, кабельный.
П — вид патрубка, прямой.
Н — вид гайки патрубка, для неэкранированного кабеля.
8 — количество контактов.
Ш — часть соединителя, вилка.
7 — обозначение сочетания контактов диаметром 1,5 мм, 2,0 мм и 3,0 мм.
А — покрытие контактов, золото.
1 — теплостойкость до 100 градусов Цельсия.

Подтверждённые технические характеристики

Основные параметры

Количество контактов: 8.
Рабочее напряжение: не более 560 вольт.
Максимальная общая токовая нагрузка: не более 120 ампер.
Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
Минимальная наработка: не менее 1000 часов.
Максимальное количество сочленений и расчленений: 500 раз.
Покрытие контактов: золото.
Материал контактов: золото или серебро.

Нагрузка и сопротивление по группам контактов

Контакты диаметром 1,5 мм: ток до 13 ампер, сопротивление не более 0,0025 Ом.
Контакты диаметром 2,0 мм: ток до 18 ампер, сопротивление не более 0,0016 Ом.
Контакты диаметром 3,0 мм: ток до 36 ампер, сопротивление не более 0,0008 Ом.

Применение и совместимость

Разъём 2РМД30КПН8Ш7А1 относится к цилиндрическим коннекторам ручного соединения и предназначен для внутреннего объёмного монтажа. Он используется для коммутации цепей в электронных устройствах и системах, где важны прочность соединения, стойкость к климатическим воздействиям и широкий температурный диапазон работы.

Ответной частью для данной вилки являются розетки 2РМД30Б8Г7А1 и 2РМД30Б8Г7А1Б. Функциональным аналогом изделия выступает вилка 2РМДТ30КПН8Ш7А1В, которая также имеет золотое покрытие контактов.

Благодаря сочетанию контактов трёх диаметров — 1,5 мм, 2,0 мм и 3,0 мм — разъём позволяет коммутировать цепи с разной токовой нагрузкой в рамках одного соединения, что делает его удобным решением для комплексных систем внутреннего монтажа.
