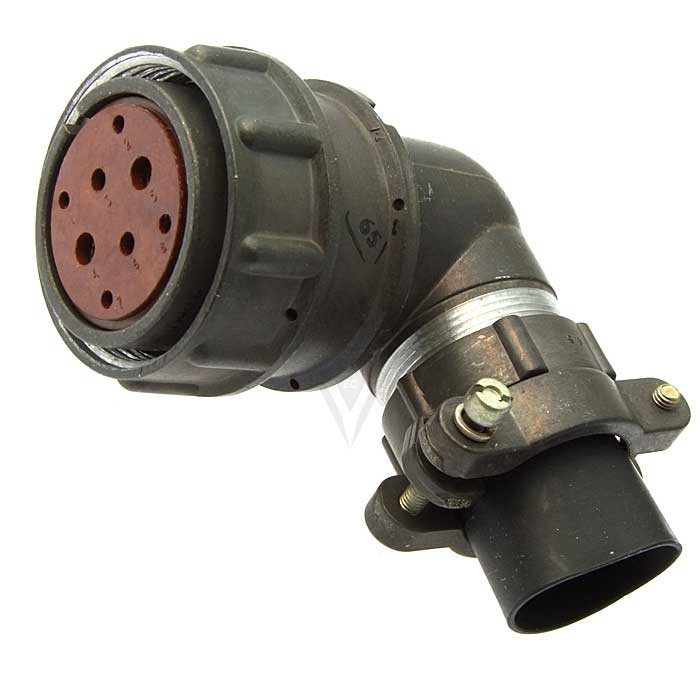

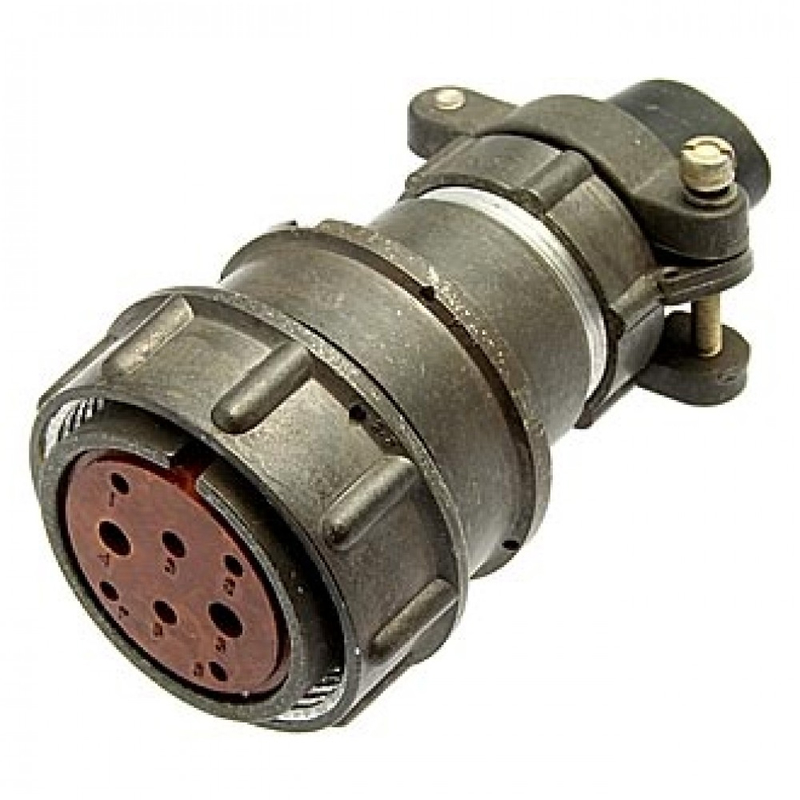

Назначение соединителя 2РМД30КПН8Г7В1Л

Соединитель 2РМД30КПН8Г7В1Л представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется для электрического соединения и механического сочленения кабельных линий и приборных блоков, обеспечивая передачу сигналов и питающего напряжения между отдельными узлами оборудования.

Конструктивно разъём состоит из двух частей — вилки и розетки, которые могут быть выполнены как в блочном (приборном), так и в кабельном исполнении. Такое сочетание вариантов монтажа позволяет использовать соединитель как для подключения кабеля к прибору, так и для соединения двух кабельных линий между собой.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного соединителя. Климатическое исполнение — УХЛ, исполнение по герметичности — негерметичное.

• Количество контактов — 8.
• Рабочее напряжение — не более 560 В для разъёмов с 8 контактами; общий рабочий диапазон по напряжению — до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: контакты диаметром 1,5 мм — 13 А; контакты диаметром 2 мм — 18 А; контакты диаметром 3 мм — 36 А.
• Максимальная общая токовая нагрузка — не более 120 А для разъёмов с 8 контактами.
• Сопротивление контактов: диаметром 1,5 мм — не более 0,0025 Ом; диаметром 2 мм — не более 0,0016 Ом; диаметром 3 мм — не более 0,0008 Ом.
• Материал покрытия контактов — золото или серебро.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Минимальная наработка — не менее 1000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.

Расшифровка обозначения

Маркировка изделия построена по отраслевой системе обозначений и содержит сведения о типе, размере и исполнении соединителя.

1. 2РМД — тип соединителя.
2. 30 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Н — вид гайки патрубка, для неэкранированного кабеля.
6. 8 — количество контактов.
7. Г — часть соединителя, розетка.
8. 7 — обозначение сочетания контактов с диаметрами 1,5 мм, 2 мм и 3 мм.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость, до 100 градусов Цельсия.

Применение

Соединители типа 2РМД30КПН8Г7В1Л широко используются в различных электротехнических, радиоэлектронных и контрольно-измерительных приборах. Они подходят для монтажа как с экранированными, так и с неэкранированными кабелями, что делает их применимыми в составе промышленного оборудования, измерительной техники и систем, где требуется надёжное разъёмное соединение электрических цепей.

Благодаря негерметичному исполнению и климатическому исполнению УХЛ соединитель рассчитан на эксплуатацию в отапливаемых и неотапливаемых помещениях, а также под навесом, где отсутствует прямое длительное воздействие влаги. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и минимальная наработка не менее 1000 часов определяют область его применения в составе приборов, работающих в умеренных и холодных климатических условиях.

Комплектация и условия эксплуатации

Изделие поставляется в виде розетки согласно расшифровке обозначения; для организации соединения требуется ответная часть — вилка соответствующего типа. Подтверждённых сведений о комплекте поставки, гарантийном сроке, стране производства и сертификатах в предоставленных данных нет, поэтому эти параметры следует уточнять у поставщика отдельно.

При монтаже важно учитывать ограничения по току и напряжению для восьмиконтактного исполнения: рабочее напряжение не должно превышать 560 В, а суммарная токовая нагрузка — 120 А. Соблюдение указанных ограничений и условий по температуре обеспечивает заявленные характеристики сопротивления изоляции, ёмкости между контактами и ресурса сочленений. Артикул изделия — 1842, категория — 2РМД.
