Назначение соединителя 2РМД30КПН8Г7В1

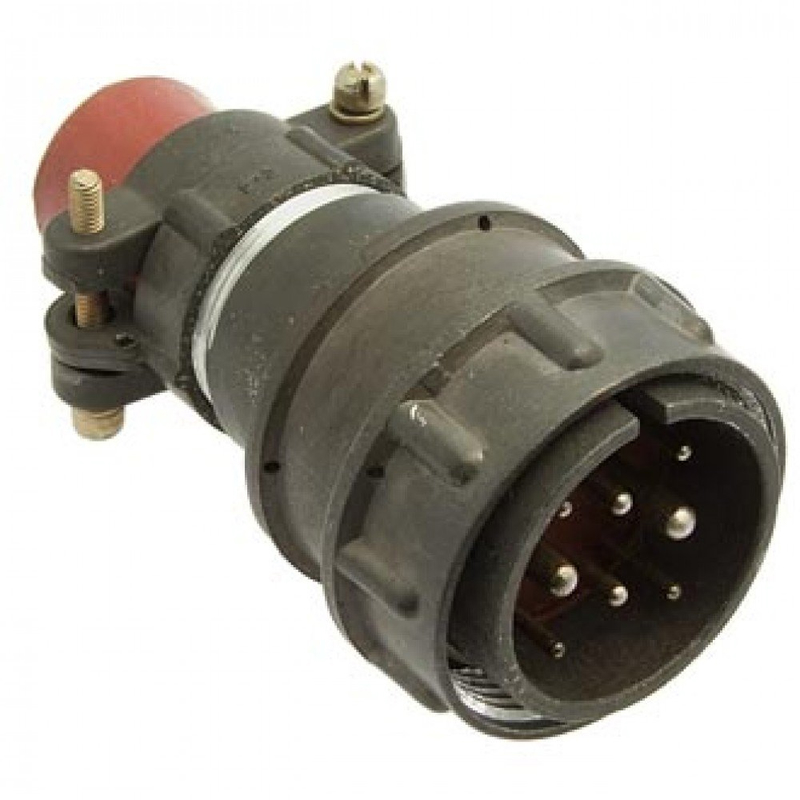

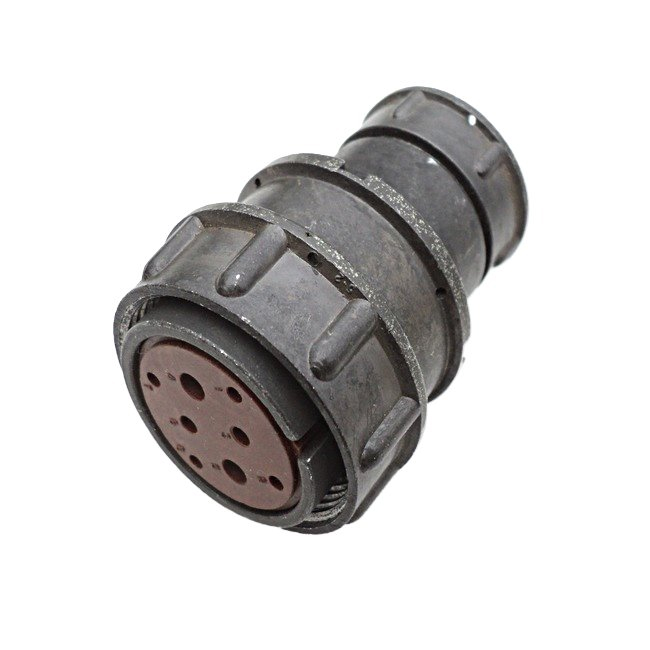

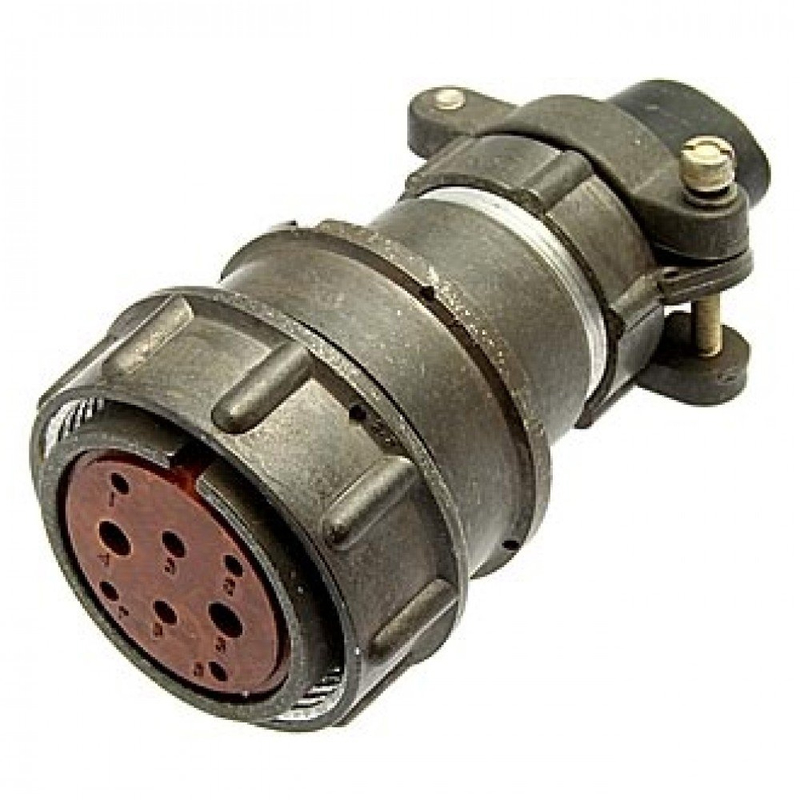

2РМД30КПН8Г7В1 — это кабельная розетка серии 2РМД, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация цепей при воздействии эксплуатационных нагрузок.

Соединитель относится к классу цилиндрических низкочастотных негерметичных соединителей. Такое исполнение позволяет использовать его в составе кабельных сборок, жгутов и межблочных соединений, где не предъявляется требование полной герметичности по корпусу, но необходима устойчивость к вибрации, ударам, повышенной влажности и пониженному давлению.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМД30КПН8Г7В1 построено по стандартной для серии 2РМД схеме и содержит информацию об основных конструктивных признаках изделия. Ниже приведены подтверждённые особенности, соответствующие данной маркировке.

• Тип соединителя — 2РМД: цилиндрический низкочастотный негерметичный соединитель.
• Условный размер корпуса — 30.
• Вид корпуса — кабельный (К), то есть изделие предназначено для монтажа на кабель.
• Вид патрубка — прямой (П).
• Вид гайки патрубка — для неэкранированного кабеля (Н).
• Количество контактов — 8.
• Сочетание контактов — контакты диаметром 1,5 миллиметра, 2 миллиметра и 3 миллиметра.
• Покрытие контактов — серебро (В).
• Теплостойкость — до плюс 100 градусов Цельсия.

Кабельное исполнение корпуса с прямым патрубком и гайкой для неэкранированного кабеля определяет способ заделки кабеля и область применения розетки. Негерметичное исполнение не предназначено для работы в средах, требующих полной изоляции от внешней среды, однако изделие рассчитано на повышенную влажность и пониженное давление в пределах заявленных условий эксплуатации.

Технические параметры

Электрические и эксплуатационные характеристики соединителя определяются типом и диаметром контактов. Токовая нагрузка на одиночный контакт зависит от его диаметра и составляет: для контакта диаметром 1,5 миллиметра — 13 ампер, для контакта диаметром 2 миллиметра — 18 ампер, для контакта диаметром 3 миллиметра — 36 ампер. Максимальная суммарная нагрузка на соединитель составляет 120 ампер.

Максимальное рабочее напряжение составляет 560 вольт или 700 вольт в зависимости от типономинала. Сопротивление контактов нормируется в зависимости от диаметра: для контакта диаметром 1,5 миллиметра — не более 2,5 миллиома, для контакта диаметром 2 миллиметра — не более 1,6 миллиома, для контакта диаметром 3 миллиметра — не более 0,8 миллиома. Сопротивление изоляции — не менее 5000 мегаом.

Рабочая температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Минимальная наработка изделия составляет 5000 часов, а количество сочленений-расчленений — 500 циклов. Эти параметры характеризуют ресурс соединителя при соблюдении условий эксплуатации, заявленных для серии 2РМД.

Условия эксплуатации и применение

Соединитель 2РМД30КПН8Г7В1 предназначен для работы в условиях синусоидальной вибрации и механических ударов. Изделие выдерживает повышенную влажность и пониженное давление, что делает его пригодным для применения в аппаратуре, эксплуатируемой в сложных внешних условиях.

Основная область применения — узлы и блоки радиоэлектронной аппаратуры общего и специального назначения. Кабельная розетка используется для организации разъёмного соединения между кабелем и ответной частью, обеспечивая коммутацию цепей постоянного и переменного тока в пределах заявленных токовых и температурных нагрузок.

При подборе соединителя следует учитывать количество контактов, их диаметры и соответствующую токовую нагрузку, требуемое рабочее напряжение, а также температурный диапазон и механические воздействия в месте установки. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление в течение установленного ресурса сочленений.
