Назначение

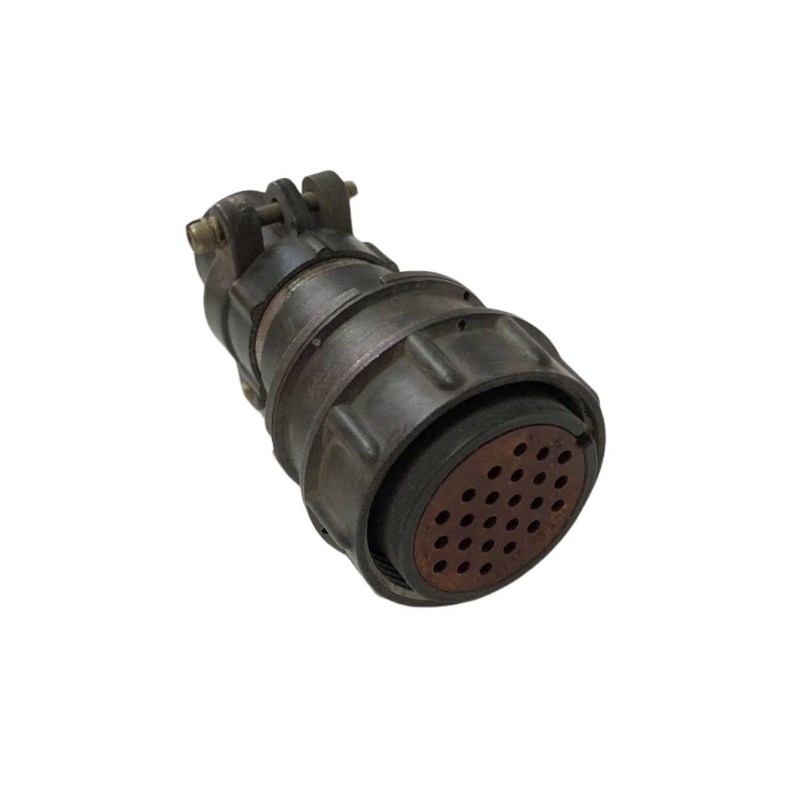

2РМД30КПН24ГВ1 «5» — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМД (в тропикоустойчивом исполнении — 2РМДТ). Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока в различных климатических условиях. Розетка применяется там, где требуется стабильная передача сигнала и питания между кабельными и приборными частями оборудования, в том числе при воздействии вибрации, ударов, влаги и пониженного давления.

Конструкция и основные характеристики

Разъём имеет 24 контакта диаметром 1 мм. Условный размер корпуса составляет 30 мм. Розетка оснащена прямым патрубком с гайкой для неэкранированного кабеля, что упрощает монтаж и обеспечивает механическую фиксацию кабеля в корпусе.

• Количество контактов: 24, диаметр контакта 1 мм.
• Условный размер корпуса: 30 мм.
• Тип патрубка: прямой, с гайкой, для неэкранированного кабеля.
• Максимальное рабочее напряжение: 560–700 В.
• Ток на контакт: до 50 А.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Покрытие контактов: серебро или золото.
• Монтаж: внутренний объёмный, пайкой.
• Приемка: «5».

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490–1000 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате, повышенную влажность 98 процентов при температуре плюс 40 градусов Цельсия, а также пониженное давление вплоть до 10 в минус двенадцатой степени Паскаля и другие внешние факторы.

Ресурсные показатели также нормированы. Количество сочленений-расчленений — до 500 циклов. Наработка — не менее 5000 часов. Срок хранения — от 15 до 25 лет. Климатическое исполнение — всеклиматическое или тропикоустойчивое (УХЛ, О, Т).

Применение

Розетка 2РМД30КПН24ГВ1 «5» используется в приборных и кабельных системах для герметичного или негерметичного соединения электрических цепей. Благодаря резьбовой фиксации и стойкости к внешним воздействиям она востребована в авиации, судостроении, промышленности и военной технике. Изделие подходит для эксплуатации на подвижных объектах, где важны надёжный контакт, устойчивость к вибрации и ударам, а также способность работать при перепадах давления и температуры.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества для данной серии соединителей. При монтаже следует учитывать тип кабеля — патрубок с гайкой рассчитан на неэкранированный кабель, а подключение выполняется объёмным монтажом с пайкой.
