Назначение соединителя

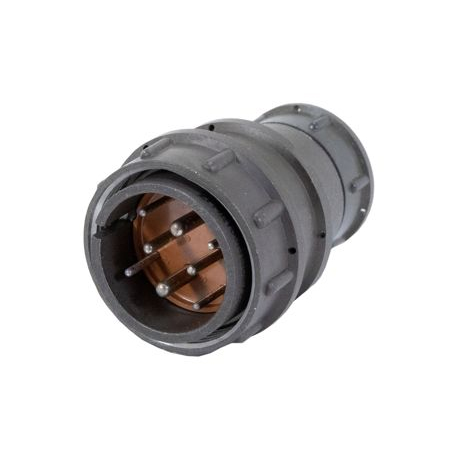

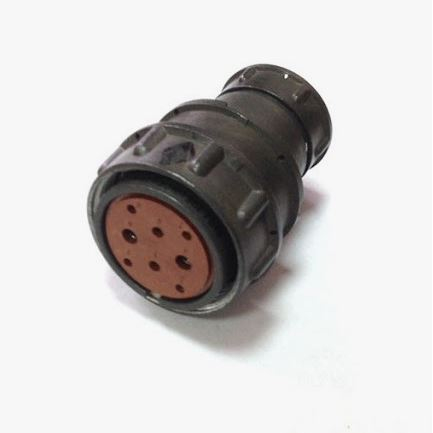

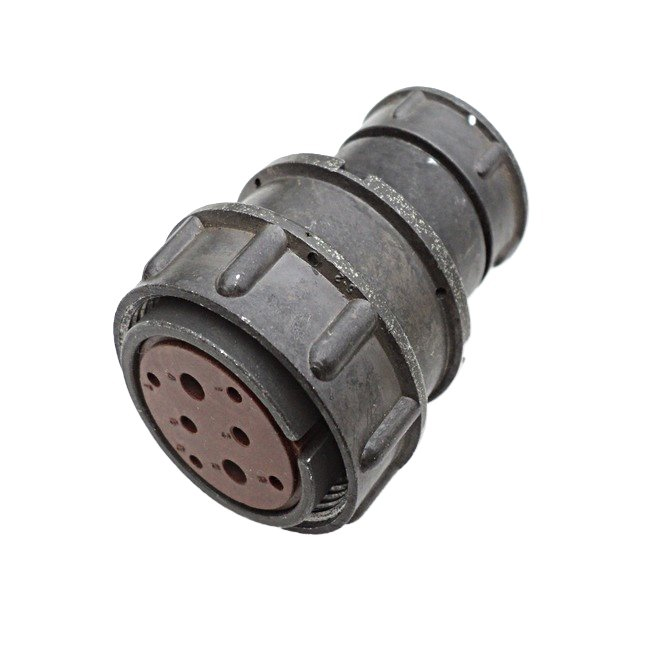

2РМД30КПЭ8Ш7В1 — это кабельная вилка, входящая в серию 2РМД. Изделие предназначено для использования в электрических цепях как постоянного, так и переменного тока. Соединитель применяется для внутреннего объемного монтажа, то есть для коммутации проводников внутри электронных и электрических устройств, где требуется надёжное и долговечное соединение.

Конструкция вилки позволяет эксплуатировать её в условиях повышенной влажности и широкого диапазона температур. По климатическому исполнению изделие относится к категории УХЛ и выполнено негерметичным.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для данной серии соединителей.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Количество контактов: 8 или 24.
• Рабочее напряжение: не более 560 В для разъемов с 8 контактами.
• Максимальная токовая нагрузка на одиночный контакт: 13 А для контактов диаметром 1,5 мм, 18 А для контактов диаметром 2 мм, 36 А для контактов диаметром 3 мм.
• Общая максимальная токовая нагрузка: не более 120 А для разъемов с 8 контактами.
• Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм, не более 0,0016 Ом для контактов диаметром 2 мм, не более 0,0008 Ом для контактов диаметром 3 мм.
• Материал контактов: золото или серебро.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Область применения

Вилка 2РМД30КПЭ8Ш7В1 используется в различных электронных и электрических устройствах, где требуется надёжное и долговечное соединение. Она подходит для применения в условиях повышенной влажности и широкого диапазона температур, что обеспечивается климатическим исполнением УХЛ и рабочим диапазоном от минус 60 до плюс 100 градусов Цельсия.

Благодаря негерметичному исполнению и возможности внутреннего объемного монтажа соединитель удобен для компоновки аппаратуры, где важны компактность и стабильность электрических параметров. Материал контактов — золото или серебро — обеспечивает низкое переходное сопротивление и стабильность работы цепей как постоянного, так и переменного тока.

Ответные части и совместимость

Для вилки 2РМД30КПЭ8Ш7В1 существуют различные ответные розетки. К ним относятся модели 2РМД30Б8Г7А1, 2РМД30Б8Г7В1 и другие. Подбор ответной части следует выполнять с учётом требуемого числа контактов и условий эксплуатации, поскольку серия предусматривает исполнения с 8 или 24 контактами.

При монтаже важно учитывать допустимую токовую нагрузку на одиночный контакт в зависимости от его диаметра, а также общую максимальную токовую нагрузку для разъёмов с 8 контактами. Соблюдение этих значений и предельного рабочего напряжения не более 560 В для разъемов с 8 контактами обеспечивает заявленный ресурс: минимальную наработку не менее 1000 часов и до 500 сочленений-расчленений.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу в широком диапазоне температур и в условиях повышенной влажности. Сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях подтверждает пригодность изделия для ответственных цепей управления и питания внутри аппаратуры.

Малая ёмкость между контактами — не более 6 пФ — важна при передаче сигналов, где межконтактная связь может влиять на качество работы устройства. Низкое сопротивление контактов и выбор материала покрытия позволяют применять вилку как в силовых, так и в сигнальных цепях.
