Назначение

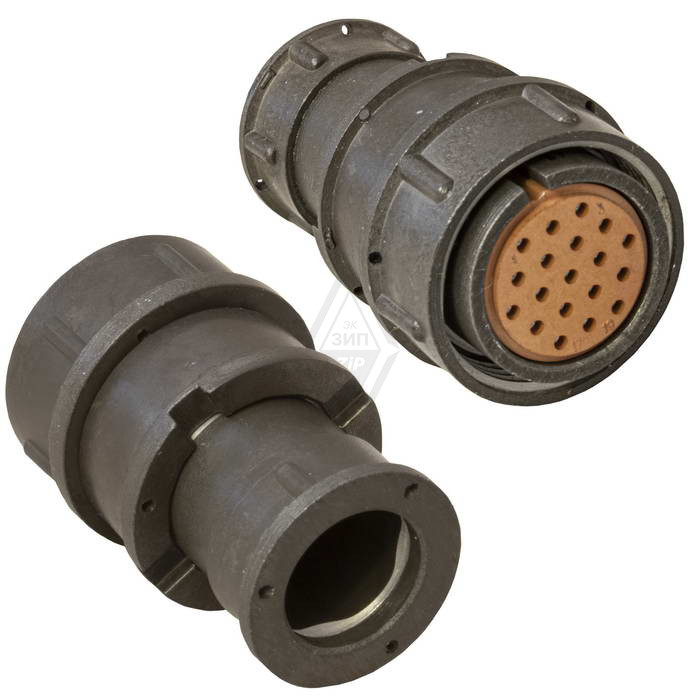

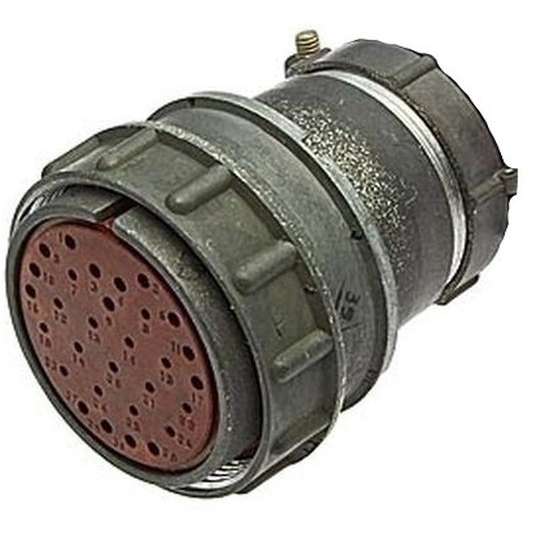

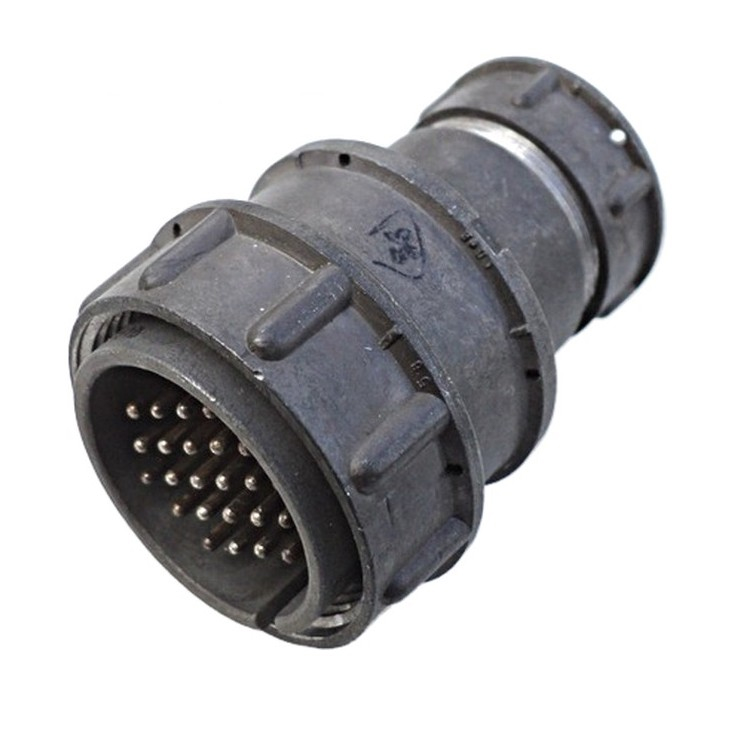

2РМД30КПЭ24ШВ1 «5» — электрический разъём цилиндрического типа из серии 2РМД, предназначенный для низкочастотных цепей постоянного и переменного тока с рабочим диапазоном частот до 3 МГц. Изделие применяется в приборных и кабельных соединениях, где требуется надёжная механическая фиксация сочленённых частей и защита передаваемого сигнала от электромагнитных помех. Разъём выполнен в виде вилки с блочным (приборным) корпусом и прямым патрубком под экранированный кабель, что делает его пригодным для стационарной установки на приборных панелях и в составе кабельных сборок.

Артикул изделия — 1848, категория — 2РМД. Исполнение всеклиматическое, то есть разъём рассчитан на эксплуатацию в широком диапазоне климатических условий. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции. Производитель в предоставленных данных не указан.

Конструкция и подтверждённые особенности

Корпус разъёма металлический, изолятор выполнен из карболита. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное соединение ответных частей. Прямой патрубок типа КПЭ предназначен для подключения экранированного кабеля и обеспечивает защиту цепи от помех.

• Количество контактов — 24, диаметр контактов 1,5 мм.
• Покрытие контактов — серебро (ШВ).
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на контакт — около 7 А.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Исполнение по теплостойкости — 1, что соответствует верхнему пределу 100 градусов Цельсия.

Расшифровка обозначения

Маркировка 2РМД30КПЭ24ШВ1 читается последовательно: 2РМД — серия разъёма, 30 — условный размер корпуса, КПЭ — кабельный прямой патрубок экранированный, 24 — число контактов, ШВ — вилка с серебряным покрытием контактов, 1 — исполнение по теплостойкости с верхним пределом 100 градусов Цельсия. Такая структура обозначения позволяет однозначно определить тип и основные параметры изделия без обращения к дополнительной документации.

Применение

Разъём применяется в промышленной электронике, измерительных приборах и системах, где используется экранированный кабель и требуется минимизировать влияние электромагнитных помех на передаваемый сигнал. Блочный корпус рассчитан на закрепление на приборной панели, а кабельный патрубок — на оконцевание экранированного кабеля пайкой. Изделие подходит для цепей постоянного и переменного тока с частотой до 3 МГц.

Разъёмы серии взаимосовместимы с вилками и розетками серии 2РМ и 2РМДТ, изготовленными по ТУ ГЭ0.364.126. Это позволяет применять изделие при ремонте, замене и комплектовании существующего оборудования без изменения ответных частей соединения.

Условия эксплуатации и монтажа

1. Монтаж со стороны кабеля выполняется пайкой, что обеспечивает стабильное электрическое соединение жил с контактами.
2. Сочленение производится по резьбе с одношпоночной поляризацией, что предотвращает перекос и повреждение контактов.
3. Эксплуатация допускается при температуре от минус 60 до плюс 100 градусов Цельсия.
4. Всеклиматическое исполнение позволяет использовать разъём в различных климатических зонах.

Совокупность перечисленных свойств делает разъём 2РМД30КПЭ24ШВ1 «5» подходящим решением для ответственных приборных соединений, где важны надёжность фиксации, стойкость к помехам и стабильность параметров в широком температурном диапазоне.
