Назначение разъёма 2РМД30КПЭ24ГВ1

2РМД30КПЭ24ГВ1 — это электрический цилиндрический разъём серии 2РМД, предназначенный для работы в низкочастотных цепях постоянного и переменного тока с частотой до 3000 кГц. Изделие применяется там, где требуется надёжное механическое и электрическое соединение кабеля с прибором или другим кабелем, а также стабильная передача сигнала в условиях вибрации, перепадов температур и воздействия внешней среды.

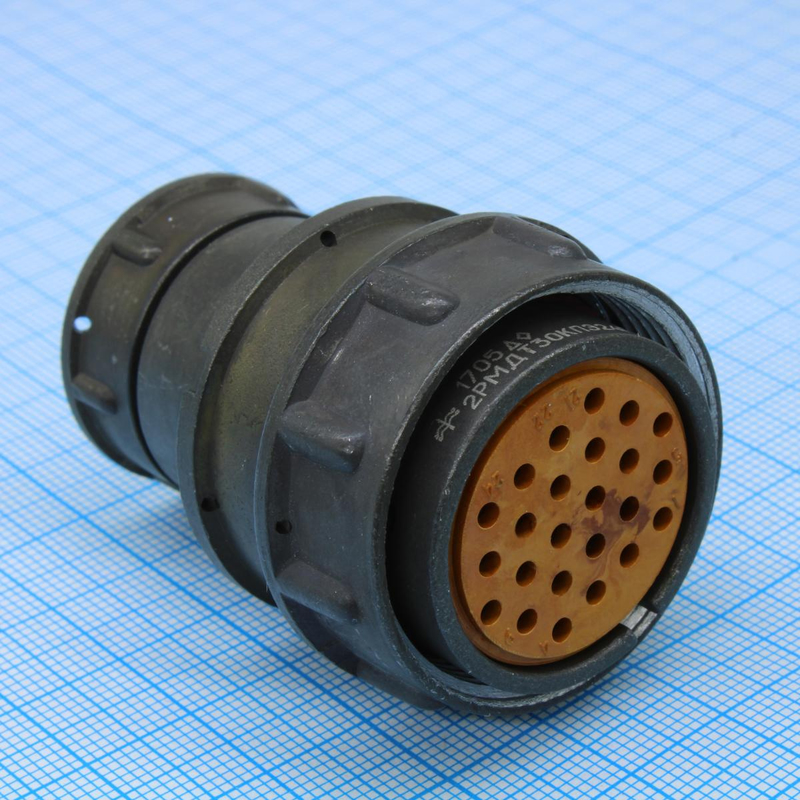

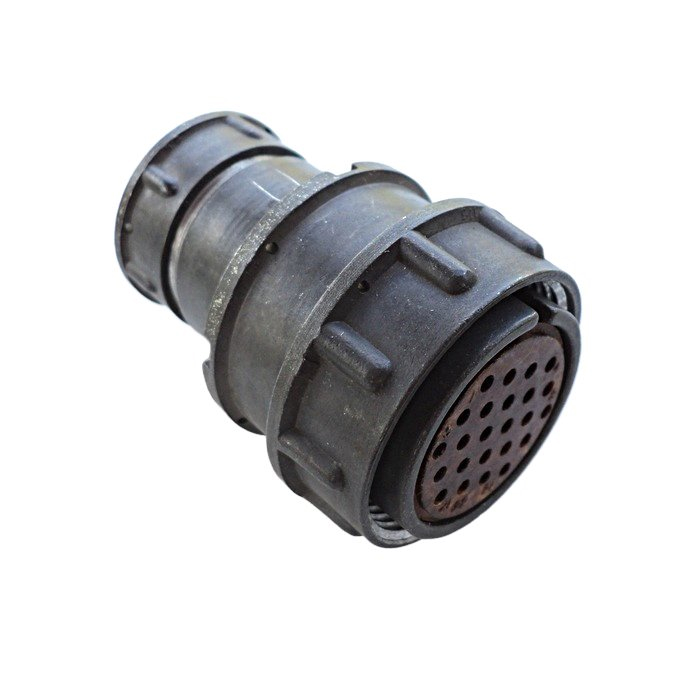

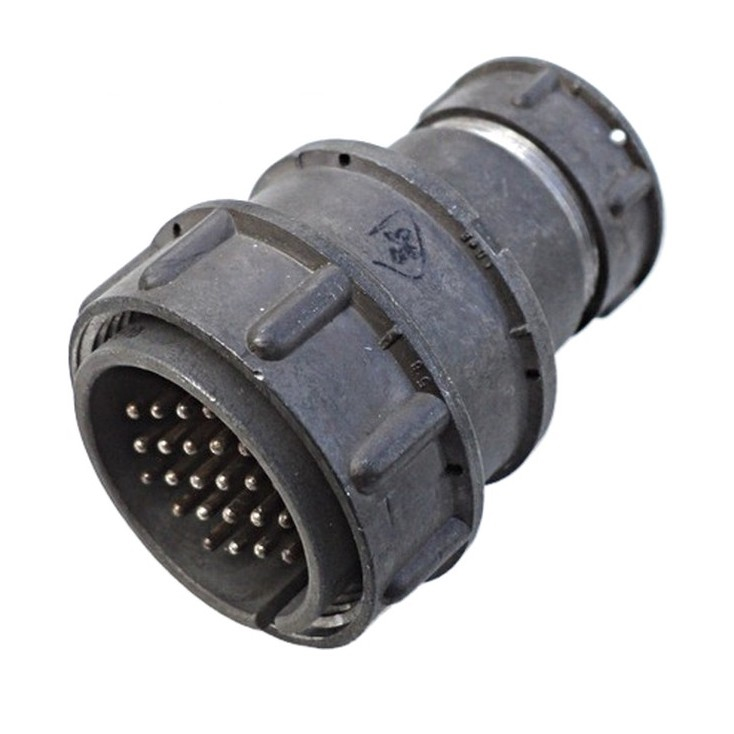

Конструктивно это кабельная розетка с прямым патрубком под экранированный кабель. Посадочный диаметр корпуса составляет 30 мм, число контактов — 24, диаметр каждого контакта — 1 мм. Такая компоновка позволяет передавать несколько независимых сигнальных и питающих цепей через один компактный узел соединения.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к данному исполнению разъёма и подтверждаются его описанием. Значения не являются расчётными или ориентировочными — это заявленные рабочие характеристики изделия.

• Максимальное рабочее напряжение — 560 В.
• Максимальное напряжение — 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — не более 0,005 Ом.
• Ресурс сочленений-расчленений — до 500 циклов.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок хранения — 25 лет.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Покрытие контактов — серебро.
• Приёмка — «5».

Электрические параметры

Рабочее напряжение до 560 В и предельное напряжение 700 В определяют область применения разъёма: низковольтные и средневысоковольтные цепи управления, сигнализации и питания. Малое переходное сопротивление контактов, не превышающее 0,005 Ом, снижает потери и нагрев в местах соединения, что важно при передаче тока через 24 контакта одновременно. Высокое сопротивление изоляции — не менее 1000 МОм — обеспечивает электрическую развязку цепей и препятствует утечкам даже при повышенной влажности и загрязнении.

Механическая стойкость и климатическое исполнение

Разъём выдерживает до 500 сочленений и расчленений, что соответствует многократному подключению и отключению кабеля в процессе эксплуатации и обслуживания. Металлический корпус защищает контактную группу от механических повреждений, а карболитовый изолятор сохраняет диэлектрические свойства в широком температурном диапазоне. Серебряное покрытие контактов обеспечивает стабильное низкое переходное сопротивление и устойчивость к окислению.

Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие в неотапливаемых помещениях, на открытом воздухе и в составе техники, эксплуатируемой в суровых климатических условиях. Минимальная наработка 5000 часов и срок хранения 25 лет характеризуют изделие как рассчитанное на длительный срок службы и длительное хранение без потери рабочих свойств.

Конструкция и особенности сочленения

Соединение разъёма резьбовое. Одношпоночная поляризация корпусов исключает неправильную стыковку и гарантирует, что ответные части соединятся только в единственно верном положении. Это снижает риск повреждения контактов и ошибок при монтаже. Разъём предназначен для пайки на кабель, что обеспечивает надёжный и неразъёмный электрический контакт между проводниками кабеля и контактами изделия.

Прямой патрубок рассчитан на экранированный кабель: экранная оплётка может быть заделана в корпус, что снижает уровень помех и повышает помехозащищённость линии связи. Посадочное отверстие диаметром 30 мм определяет совместимость с соответствующими ответными частями серии 2РМД.

Применение

Разъём 2РМД30КПЭ24ГВ1 применяется в приборных и кабельных соединениях. Типовые области использования включают:

1. Соединение кабелей с приборами и блоками аппаратуры.
2. Стыковку кабельных линий между отдельными устройствами и шкафами.
3. Передачу сигналов низкочастотного диапазона до 3000 кГц.
4. Коммутацию цепей постоянного и переменного тока в составе промышленного и специального оборудования.

Исполнение рассчитано на всеклиматические условия, поэтому разъём пригоден для эксплуатации в составе техники, работающей при низких и высоких температурах, а также в условиях повышенной влажности. Металлический корпус, карболитовый изолятор и серебряные контакты в сочетании с резьбовым сочленением и поляризацией обеспечивают надёжную передачу сигналов в различных условиях.

Краткое резюме

2РМД30КПЭ24ГВ1 — цилиндрический низкочастотный разъём серии 2РМД с 24 контактами диаметром 1 мм, посадочным диаметром 30 мм, металлическим корпусом, карболитовым изолятором и серебряными контактами. Он выдерживает до 500 циклов сочленения, работает при температуре от минус 60 до плюс 100 градусов Цельсия, имеет наработку не менее 5000 часов и срок хранения 25 лет. Изделие предназначено для пайки на экранированный кабель и применяется в приборных и кабельных соединениях, включая всеклиматическое исполнение. Приёмка — «5».
