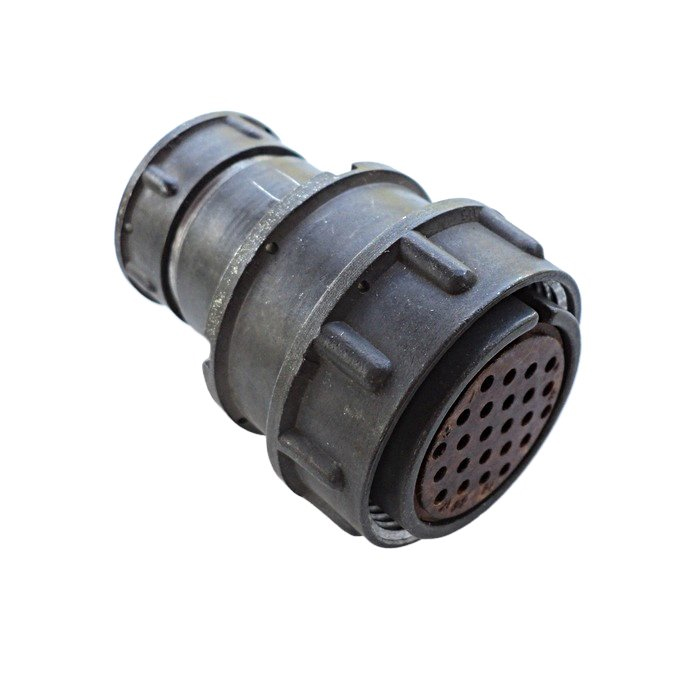

Назначение соединителя 2РМД30КПЭ24Г5В1В

Соединитель 2РМД30КПЭ24Г5В1В относится к серии цилиндрических низкочастотных разъёмов и предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических соединений внутри приборов, блоков и кабельных сборок, где требуется надёжная передача сигнала и питающего напряжения.

Разъём имеет кабельное исполнение корпуса с диаметром посадочного отверстия 30 мм и оснащён прямым патрубком для экранированного кабеля. Такая конструкция обеспечивает удобство монтажа и защиту подключённого кабеля от механических воздействий.

Основная область применения — внутренний объёмный монтаж, то есть установка внутри аппаратуры, корпусов и шкафов, где соединитель работает в составе ответственных электрических цепей. Изделие востребовано в приборостроении, радиоэлектронике и других областях, где предъявляются повышенные требования к надёжности коммутации.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного соединителя. Все значения приведены в соответствии с описанием изделия.

• Тип: цилиндрический низкочастотный соединитель серии 2РМД.
• Диаметр посадочного отверстия: 30 мм.
• Количество контактов: 24 контакта диаметром 1 мм.
• Покрытие контактов: серебро; это указано последней буквой «В» в маркировке.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 140 А на весь разъём, при максимальной нагрузке на один контакт 7 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое, категория размещения 2.1.
• Материал корпуса: специальный сплав алюминия АЛ-11.
• Соединение: резьбовое, с одношпоночной поляризацией корпусов.

Конструктивные и эксплуатационные свойства

Резьбовое соединение корпусов обеспечивает плотный и надёжный контакт, а одношпоночная поляризация исключает неправильную стыковку ответных частей. Совмещение резьбы и шпоночного ориентира упрощает монтаж и снижает риск повреждения контактов при соединении.

Корпус изготовлен из специального алюминиевого сплава АЛ-11, что придаёт изделию прочность при умеренной массе. Серебряное покрытие контактов способствует стабильности переходного сопротивления и долговременной работе в цепях передачи сигнала и питания.

Соединитель рассчитан на эксплуатацию в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение с категорией размещения 2.1 означает пригодность к работе в различных климатических зонах, в том числе в условиях повышенной влажности и перепадов температур.

Испытания и подтверждение надёжности

Изделие проходит испытания на вибрацию, акустический шум и механические удары. Прохождение этих испытаний подтверждает надёжность и долговечность соединителя при эксплуатации в составе аппаратуры, подверженной динамическим нагрузкам.

Таким образом, 2РМД30КПЭ24Г5В1В сочетает в себе высокие электрические параметры, стойкость к климатическим и механическим воздействиям и удобство монтажа, что делает его пригодным для ответственных применений во внутреннем объёмном монтаже.

Порядок применения

1. Убедиться в соответствии ответных частей типу и поляризации соединителя.
2. Подготовить экранированный кабель под прямой патрубок корпуса.
3. Выполнить разделку кабеля и закрепление его в патрубке в соответствии с требованиями монтажа.
4. Соединить корпуса резьбовым способом, контролируя совпадение шпоночного ориентира.
5. Проверить надёжность затяжки и целостность электрических цепей перед подачей напряжения.

При монтаже следует учитывать допустимую токовую нагрузку на контакт и на разъём в целом, а также максимальное рабочее напряжение, чтобы обеспечить безопасную и долговременную работу изделия в составе электрической цепи.
